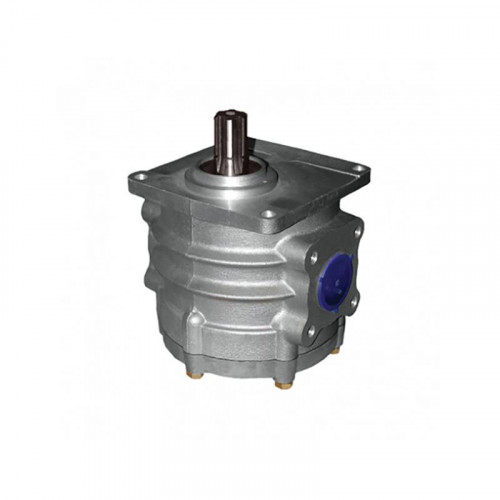

Насос шестеренный НШ-100А-3 круглый правый

На нашем предприятии широко представлены гидронасосы и гидромоторы отечественных производителей, в данном случае это продукция Винницкого завода ВЗТА

И он имеет следующие характеристики и применение.

Насос шестеренный НШ 100 А-3 (круглый) правый ВЗТА (Винница)
Особенности	правое вращение
Каталожный номер	НШ100А-3
Применение	Т-25.01, Т-35.01, Т50-01, БелАЗ, АПМ, МоАЗ, ДЗ, ЭО-2629А на базе ЮМЗ, ЭО-2628 В3, Т-156
Количество шлицов	6
Аналоги	НШ100 А-3 (Кировоград ТОВ "Гидросила")
Вес	17,0 кг
Состояние	Новое
Гарантия	12 месяцев

Технические характеристики насоса НШ100А-3
Рабочий объем, см³	98,8
Давление номинальное, МПа	16
Давление максимальное, МПа	21
Частота вращения номинальная, с-1	32
Частота вращения максимальная, с-1	60
Частота вращения минимальная, с-1	16
Номинальная подача, л/мин	173,4
Потребляемая мощность не более, кВт

Предназначение

Шестеренчатые насосы предназначены для нагнетания и подачи рабочей жидкости (чаще всего это минеральное масло) в гидрообъемную систему тракторов, комбайнов и другой с/х техники и грузовых автомобилей, а так же в производственных системах (пресса, подъемники, станки и т.д.) Чтобы определить, какой НШ Вам нужно купить, можно оттолкнуться от его маркировки.

Расшифровка гидронасосов НШ (насос шестеренный):

1) 10- рабочий обьем, мы предлагаем купить насосы НШ с рабочими объемами 10, 16, 32, 50, 71, 100 см3, в данном случае это 100 см3.

2) «М» Серия мастер, это разработка Гидросилы, если же вы покупаете продукцию ВЗТА то там будет стоять буква Д, или же буква А, как в данном случае, если гидронасос круглый. Начиная с 1968 года и до недавних пор на этим месте стояли буквы У или УК (унифицированные). Помнить нужно, что все эти варианты взаимозаменяемы, разница в внутренних уплотнениях, их материалах и формах, только обозначения У и УК уже не применяются.

3) В основном сейчас на рынке представлены насосы с исполнением по давлению – «3» - номинальное давление 16 Мпа (160 атм), в последнее время гидросила предлагает продукцию с исполнением «4», но на технике их использовать нет никакого смысла, так как там давление как было так и остается постоянным, и они находят свое применение в производственных конструкциях.

4) Если стоит буква Л то значит насос левого вращения, если нет буквы «Л», т. Е. ничего не стоит то он правого вращения.

5) Дальше в наших случаях скорее всего будут пропуски, так как климат умеренный, вал практически всегда 6 шлицевой, а уплотнение NBR Украина.

Как работает шестеренчатый насос

принцип работы насосов нш

Принцип работы достаточно прост: шлицевой вал насоса получает вращательный момент от специального ВОМ трактора, автомобиля или другой с/х техники. Внутри корпуса, на этому валу, установлена ведущая шестерня, которая входит в зацепление с ведомой шестерней, также внутри корпуса. Вращаются эти шестерни в направлении от центра, тем самым в камере А создается разряжение, жидкость вместе с впадинами зубьев шестерен перемещается по внутренним стенкам корпуса и в камере Б создается избыточное давление, жидкость выталкивается и тем самым создается напор в системе.

Из чего состоит НШ100А-3 круглые

Рис. Шестеренный круглый насос типа НШ-К (предшественник НШ-А3):

А — в разобранном виде:

1 — крышка насоса; 2 — поджимная (подвижная) обойма; 3 — подшипниковая обойма; 4 — шестерня ведомая; 5 — манжета радиального поджима; 6 — манжета диаметром 39 мм; 7 — центрирующая втулка; 8 — корпус; 9 — шестерня ведущая; 10 — болты с пружинными шайбами для крепления крышки насоса: 11 — манжета диаметром 16 мм; 12 — манжета диаметром 29 мм, 13 — платики-замыкателн; 14 — уплотнительное кольцо крышки насоса;

в — выточки подцапфы шестерен; г — отверстие диаметром 6 мм; д — расточка диаметром 6 мм и глубиной 2 мм; е — косые отверстия; ж — пазы под платики-замыкателн; з — треугольные пазы; и — отверстие для крепления насоса; к — отверстие всасывающее (входное); л — канавка для отвода утечек; м — отверстия под болты 10; н — обработанные плоскости для крепления присоединительной арматуры; о — фаска широкая; п — отверстие 6 мм; р — отверстие нагнетательное;

Б — в собранном виде:

1 — корпус; 2 — ведущая шестерня; 3 — ведомая шестерня; 4 — крышка насоса; 5 — подшипниковая обойма; 6 — центрирующая втулка; 7 — платики-замыкатели; 8 — уплотиптельная манжета ведущего вала; 9 — опорное кольцо уплотнительной манжеты ведущего вала; 10 — пружинное кольцо; 11 — резиновое круглое уплотнительное кольцо; 12 — опорная пластинка; 13 — поджимная (подвижная) обойма.

Присоединительные размеры гидронасосов НШ100А-3

Присоединительные размеры НШ100А-3

Функциональные зависимости

Так же стоит отметить, что шестеренчатые насосы выпускаются как правые (вращение вала по часовой стрелке, если смотреть от привода), так и левые (вращение вала против часовой стрелки, если смотреть от привода). Если Вы перепутали направление вращения насоса и подключили не верно, практически сразу выдавит уплотнительный сальник и узел работать не будет. Подробно о том, как определить направление вращение вала, смотрите ниже.

Как самому определить направление вращения вала насоса НШ?

Если Вы по каким либо причинам не можете увидеть маркировку насоса то можете самостоятельно определить направление вращение ведущего вала.

1) Располагаем НШ валом вверх, как на фото сверху.

2) Входное отверстие ( отверстие, через которое происходит подача рабочей жидкости) располагаем на себя.

3) Если вал находится со смещением от центра в левую сторон, то НШ правого вращения (если смотреть от привода то вращается по часовой стрелке), если вал находится справа от центра тогда НШ левого вращения (если смотреть от привода то вал вращается против часовой стрелки).

РЕКОМЕНДАЦИИ К ЭКСПЛУАТАЦИИ

Обязательно придерживайтесь лимитированного времени, чтобы обеспечить длительную и эффективную эксплуатацию:

• Не более 3000 часов для строительной и промышленной техники.

• Не более 1000 часов для городской техники.

• Не более 4000 часов для сельскохозяйственной техники.
