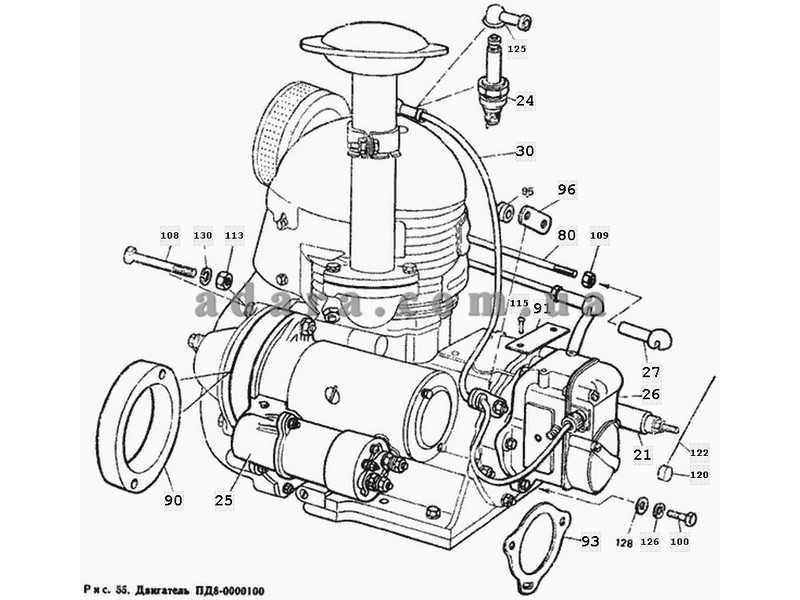

Схема двигуна ПД8-0000100 3

Схема двигуна ПД8-0000100 3

Номер позиції

Найменування

Каталоговий номер
108 Болт М10-6gХ65.56.019 ГОСТ 7795-70 Болт М10-6gХ65.56.019 ГОСТ 7795-70
100 Болт М6-6gХ20.58.019 ГОСТ 7798-70 Болт М6-6gХ20.58.019 ГОСТ 7798-70
104 Болт М8-6gХ25.56.019 ГОСТ 7796-70 Болт М8-6gХ25.56.019 ГОСТ 7796-70
104 Болт М8-6gХ25.56.019 ГОСТ 7796-70 Болт М8-6gХ25.56.019 ГОСТ 7796-70
113 Гайка М10-6Н.6.01 ГОСТ 5915-70 Гайка М10-6Н.6.01 ГОСТ 5915-70
113 Гайка М10-6Н.6.01 ГОСТ 5915-70 Гайка М10-6Н.6.01 ГОСТ 5915-70
114 Гайка М16Х1,5-6Н.8 ГОСТ 5929-70 Гайка М16Х1,5-6Н.8 ГОСТ 5929-70
109 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
109 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
93 Прокладка магнето Д24-074
96 Планка кріплення проводу Д24-122-1
27 Муфта тяги Д27126-1А
115 Заклепка 3Х8.01.Хим.ОКС прм. ГОСТ 10299-80 Заклепка 3Х8.01.Хим.ОКС прм. ГОСТ 10299-80
125 Ковпачок 4-18 ГОСТ 19323-73 Ковпачок 4-18 ГОСТ 19323-73
26 Магнето одноіскрове ТУ 37.003.032-79 М130А-3728000
  Двигун пусковий ПД-8М ПД8-0000100
21 Регулятор ПД8-1110010-1А
80 Тяга ПД8-1110325-1
90 Втулка дистанційна стартера ПД8-3708018
30 Провід високої напруги з наконечником ПД8-3724210-А
91 Табличка фірмова ПД8-3904010-1
120 Пломба 2-16-1 ГОСТ 18677-73 Пломба 2-16-1 ГОСТ 18677-73
122 Дріт 0,8-0-4 ГОСТ 3282-74 (L=170 мм) Дріт 0,8-0-4 ГОСТ 3282-74 (L=170 мм)
24 Свічка запалювання іскрова А11-4 ОСТ 37.003.081-87 СН433-370700004
25 Стартер 12В, 590Вт (0,75 л.с.) ТУ 37.003.479-78 СТ367А-3708000
130 Шайба 10 65Г 05 ГОСТ 6402-70 Шайба 10 65Г 05 ГОСТ 6402-70
130 Шайба 10 65Г 05 ГОСТ 6402-70 Шайба 10 65Г 05 ГОСТ 6402-70
126 Шайба 6 65Г 05 ГОСТ 6402-70 Шайба 6 65Г 05 ГОСТ 6402-70
126 Шайба 6 65Г 05 ГОСТ 6402-70 Шайба 6 65Г 05 ГОСТ 6402-70
