Каталог деталей системи охолодження дизеля Д144-1300200 зі схемою складання

Номер позиції	Найменування	Каталоговий номер
36	Болт 4М8-6gХ16.88.35.019 ГОСТ 7796-70	Болт 4М8-6gХ16.88.35.019 ГОСТ 7796-70
37	Болт 4М8-6gХ20.88.35.019 ГОСТ 7796-70	Болт 4М8-6gХ20.88.35.019 ГОСТ 7796-70
38	Болт 4М8-6gХ35.88.35.019 ГОСТ 7796-70	Болт 4М8-6gХ35.88.35.019 ГОСТ 7796-70
35	Болт М6-6gХ16.88.35.019 ГОСТ 7798-70	Болт М6-6gХ16.88.35.019 ГОСТ 7798-70
39	Гайка М4-6Н.6.А.019 ГОСТ 5927-70	Гайка М4-6Н.6.А.019 ГОСТ 5927-70
41	Гайка М6-6Н.6.019 ГОСТ 5915-70	Гайка М6-6Н.6.019 ГОСТ 5915-70
40	Гайка М6-7Н.ЦАМ-4-1 ГОСТ 3032-76	Гайка М6-7Н.ЦАМ-4-1 ГОСТ 3032-76
	Система охолодження дизеля	Д144-1300200
	Система охолодження дизеля	Д144-1300200
2	Апарат направляючий вентилятора	Д144-1308011
14	Хомут кріплення вентилятора	Д144-1308242
16	Палець хомута рухомий	Д144-1308246
17	Палець хомута різьбовий	Д144-1308248
18	Палець	Д144-1308249
21	Пилевідбивач	Д144-1308455
32	Дефлектор середній	Д21-1308584-А
3	Ремінь 1-8,5Х8-1280 ГОСТ 5813-76	Д30-1308020-В
3	Ремінь 1-8,5Х8-1280 ГОСТ 5813-76	Д30-1308020-В
15	Гвинт хомута	Д30-1308244
30	Шайба	Д30-1308559
7	Дефлектор передній	Д30-1308570-А
33	Шпилька кріплення середнього дефлектора	Д30-1308587-А
34	Кільце	Д30-4618224-Б
23	Втулка упорна задня	Д37-1308464
27	Скоба	Д37-1308495-А
28	Планка нижня	Д37-1308504-Б2
1	Вентилятор	Д37Е-1308010-А2
4	Комплект ременів	Д37Е-1308021
10	Ротор вентилятора	Д37Е-1308035-А
12	Шків ведений вентилятора	Д37Е-1308075-А
13	Шків ведений вентилятора	Д37Е-1308157-А2
5	Сітка	Д37Е-1308400-В
19	Шпилька	Д37Е-1308445-А
20	Вал вентилятора	Д37Е-1308452
24	Подовжувач	Д37Е-1308465-Б
25	Болт стяжний	Д37Е-1308468
26	Скоба	Д37Е-1308495
9	Диск вентилятора	Д37М-1308006-А2
11	Гайка	Д37М-1308049
22	Втулка упорна передня	Д37М-1308462
6	Кожух вентилятора	Д37М-1308480Б3
29	Планка верхня	Д37М-1308552-А2
31	Гайка	Д37М-1308581-Б
8	Дефлектор задній	Д37М-1308590-А2
42	Підшипник 70-180504С9 ГОСТ 8882-75	Підшипник 70-180504С9 ГОСТ 8882-75
47	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
43	Шайба 4 65Г 06 ГОСТ 6402-70	Шайба 4 65Г 06 ГОСТ 6402-70
44	Шайба 6 Т 65Г 06 ГОСТ 6402-70	Шайба 6 Т 65Г 06 ГОСТ 6402-70
45	Шайба 6.02.Ст.3пс.019 ГОСТ 11 371-78	Шайба 6.02.Ст.3пс.019 ГОСТ 11 371-78
46	Шайба 8 Т 65Г 06 ГОСТ 6402-70	Шайба 8 Т 65Г 06 ГОСТ 6402-70
48	Шплінт 2,5Х20.019 ГОСТ 397-79	Шплінт 2,5Х20.019 ГОСТ 397-79

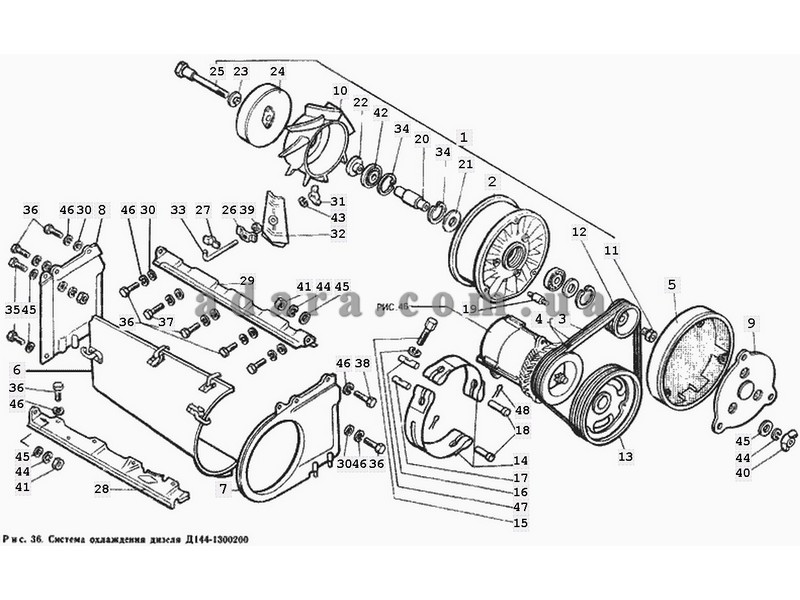

Схема системи охолодження дизеля Д144-1300200
