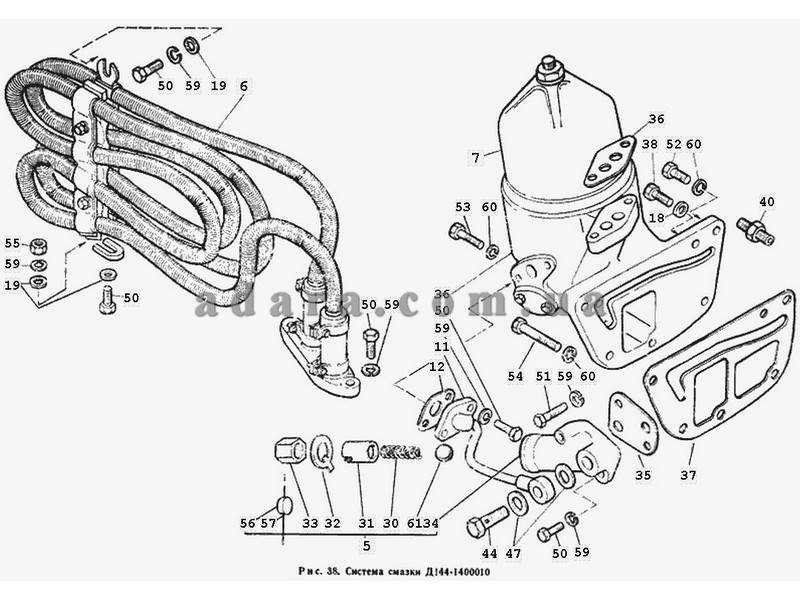

Схема системи змащення Д144-1400010 2

Схема системи змащення Д144-1400010 2

Номер позиції

Найменування

Каталоговий номер
40 Ніпель кінцевий 24-1408649-А
47 Прокладка А06-14
44 Болт поворотного кутника А12.01.003.05
52 Болт 4М10-6gХ25.58.019 ГОСТ 7796-70 Болт 4М10-6gХ25.58.019 ГОСТ 7796-70
53 Болт 4М10-6gХ35.58.019 ГОСТ 7796-70 Болт 4М10-6gХ35.58.019 ГОСТ 7796-70
54 Болт 4М10-6gХ55.88.35.019 ГОСТ 7796-70 Болт 4М10-6gХ55.88.35.019 ГОСТ 7796-70
50 Болт 4М8-6gХ20.88.35.019 ГОСТ 7796-70 Болт 4М8-6gХ20.88.35.019 ГОСТ 7796-70
51 Болт М8-6gХ40.88.35.019 ГОСТ 7795-70 Болт М8-6gХ40.88.35.019 ГОСТ 7795-70
55 Гайка М8-6Н.6.019 ГОСТ 5915-70 Гайка М8-6Н.6.019 ГОСТ 5915-70
  Система змащення Д144-1400010
  Система змащення Д144-1400010
5 Клапан редукційний Д144-1403360
34 Корпус редукційного клапана Д144-1403392
6 Радіатор масляний Д144-1405020
11 Трубка від блоку до центрифуги Д144-1408470
18 Прокладка Д30-1104352
19 Шайба Д30-1308559
31 Пробка регулювальна клапана Д30-1403385-А
32 Прокладка Д30-1403386-А
33 Гайка клапана Д30-1403388-А2
35 Прокладка корпуса редукційного клапана Д30-1403394
36 Прокладка стійки Д37А-1405097-А
30 Пружина Д37М-1403368-Б
7 Фільтр масляний Д37М-1407500-А2
37 Прокладка корпуса масляного фільтра Д37М-1407548-А1
38 Болт Д37М-1407864
12 Прокладка фланця Д37М-1408480
56 Пломба 10/6,5 ГОСТ 19133-73 Пломба 10/6,5 ГОСТ 19133-73
57 Дріт 0,8-0-4 ГОСТ 3282-74 Дріт 0,8-0-4 ГОСТ 3282-74
60 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
59 Шайба 8 Т 65Г 06 ГОСТ 6402-70 Шайба 8 Т 65Г 06 ГОСТ 6402-70
61 Кулька 14,288-200 ГОСТ 3722-81 Кулька 14,288-200 ГОСТ 3722-81
