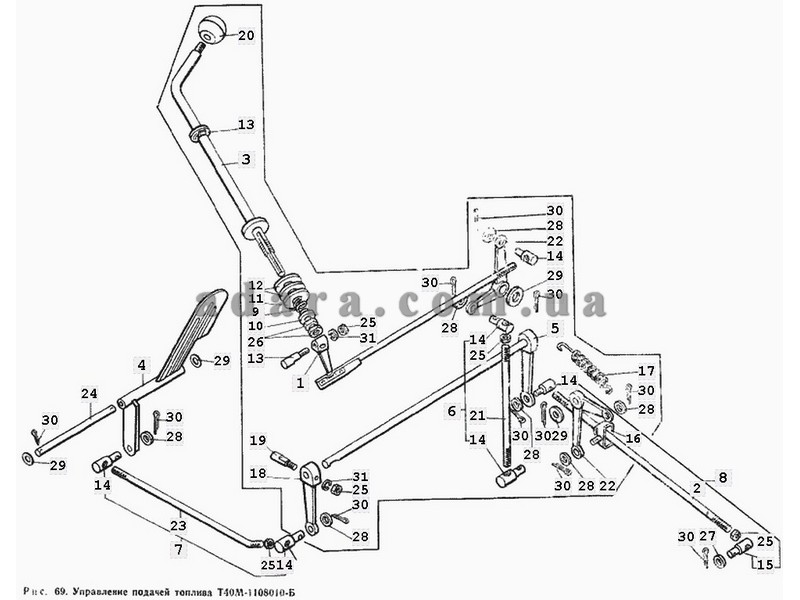

Схема управління подачею палива Т40М-1108010-Б

Схема управління подачею палива Т40М-1108010-Б

Номер позиції

Найменування

Каталоговий номер
26 Гайка М12Х1,25-6Н.6.019 ГОСТ 5915-70 Гайка М12Х1,25-6Н.6.019 ГОСТ 5915-70
25 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
25 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
25 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
25 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
25 Гайка М6-6Н.6.019 ГОСТ 5915-70 Гайка М6-6Н.6.019 ГОСТ 5915-70
14 Палець різьбовий Д30-1108063
14 Палець різьбовий Д30-1108063
14 Палець різьбовий Д30-1108063
15 Палець різьбовий Д30-1108063-Б
18 Важіль валика Д30-1108086
22 Важіль Д30-1108212-Б
23 Тяга педалі Д30-1108225-Б
24 Палець педалі Д30-1108226
2 Тяга передня Д42-1108060-В
16 Втулка пальцьова Д42-1108075
17 Пружина Д42-1108076-А
19 Гвинт стопорний Д42-1108154-А
20 Накінечник рукоятки Д42-1108160
5 Вісь управління Д42-1108250
7 Тяга педалі Д42-1108620
10 Ковпачок пружини Т40-1108012
11 Диск фрикціона Т40-1108013
12 Диск гальмівний Т40-1108014
13 Втулка Т40-1108018-Б
1 Важіль Т40-1108040-В1
21 Тяга Т40-1108186
4 Педаль Т40-1108220-А
6 Тяга Т40-1108610
8 Тяга передня Т40-1108630-Б
  Управління подачею палива Т40М-1108010-Б
  Управління подачею палива Т40М-1108010-Б
  Управління подачею палива Т40М-1108010-Б
  Управління подачею палива Т40М-1108010-Б
  Управління подачею палива Т40М-1108010-Б
9 Пружина Т40М-1108011
3 Рукоятка Т40М-1108180-Б
29 Шайба 10.01.10.019 ГОСТ 11371-78 Шайба 10.01.10.019 ГОСТ 11371-78
27 Шайба 6.01.10.019 ГОСТ 11371-78 Шайба 6.01.10.019 ГОСТ 11371-78
27 Шайба 6.01.10.019 ГОСТ 11371-78 Шайба 6.01.10.019 ГОСТ 11371-78
31 Шайба 6Т 65Г 06 ГОСТ 6402-70 Шайба 6Т 65Г 06 ГОСТ 6402-70
28 Шайба 8.01.10.019 ГОСТ 11371-78 Шайба 8.01.10.019 ГОСТ 11371-78
30 Шплінт 2Х20-0019 ГОСТ 397-79 Шплінт 2Х20-0019 ГОСТ 397-79
