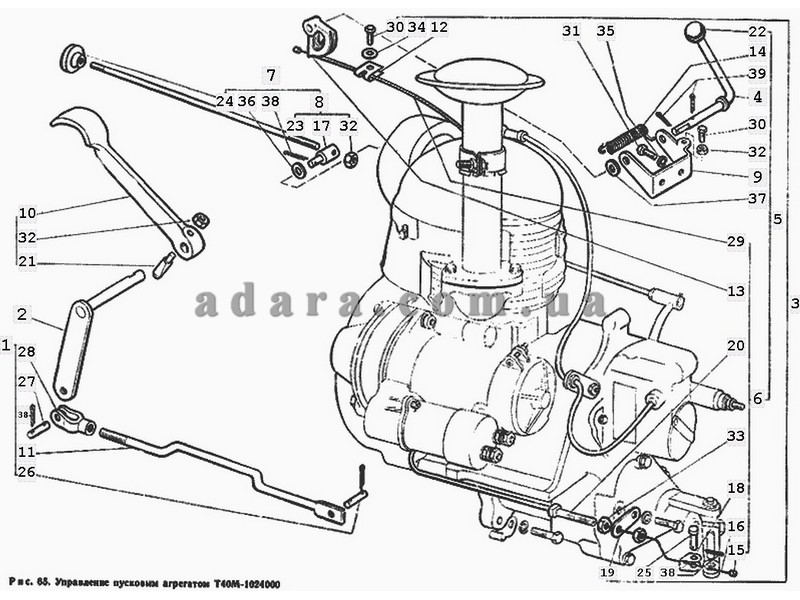

Схема управління пусковим агрегатом Т40М-1024000

Схема управління пусковим агрегатом Т40М-1024000

Номер позиції

Найменування

Каталоговий номер
29 Оболонка 78.23.208
30 Болт М6-6gХ20.88.35.019 ГОСТ 7798-70 Болт М6-6gХ20.88.35.019 ГОСТ 7798-70
30 Болт М6-6gХ20.88.35.019 ГОСТ 7798-70 Болт М6-6gХ20.88.35.019 ГОСТ 7798-70
31 Болт М8-6gХ20.88.35.019 ГОСТ 7798-70 Болт М8-6gХ20.88.35.019 ГОСТ 7798-70
33 Гайка М10.6Н.019 ГОСТ 5915-70 Гайка М10.6Н.019 ГОСТ 5915-70
32 Гайка М6.6Н.019 ГОСТ 5915-70 Гайка М6.6Н.019 ГОСТ 5915-70
32 Гайка М6.6Н.019 ГОСТ 5915-70 Гайка М6.6Н.019 ГОСТ 5915-70
32 Гайка М6.6Н.019 ГОСТ 5915-70 Гайка М6.6Н.019 ГОСТ 5915-70
26 Палець Д30-3708617
27 Палець важеля Д30-3708625
28 Вилка тяги Д30-3708727-А
21 Гвинт стопорний Д42-1108154-А
22 Накінечник рукоятки Д42-1108160
24 Ручка тяги Д42-1310019-Б
1 Управління редуктором ПД8-1024010
10 Педаль ПД8-1024011
11 Тяга ПД8-1024012-А
2 Валик ПД8-1024020-А1
12 Затискач ПД8-1024032
13 Сектор ПД8-1024034
6 Трос ПД8-1024060-А1
16 Трос ПД8-1024062
7 Управління карбюратором ПД8-1024070
17 Палець тяги ПД8-1024071
18 Скоба ПД8-1024081
19 Кронштейн ПД8-1024082
25 Палець Т25-1602138
8 Тяга Т40-1024080
20 Гвинт регулювальний Т40-1024083
23 Тяга Т40-1108186
  Управління пусковим агрегатом Т40М-1024000
3 Управління муфтою пускового агрегату Т40М-1024030-Б
14 Пружина Т40М-1024037
4 Рукоятка Т40М-1024040-Г
5 Кронштейн Т40М-1024050-В
15 Упор Т40М-1024061-Б
9 Кронштейн Т40М-1024100
37 Шайба 12.01.10.019 ГОСТ 11371-78 Шайба 12.01.10.019 ГОСТ 11371-78
37 Шайба 12.01.10.019 ГОСТ 11371-78 Шайба 12.01.10.019 ГОСТ 11371-78
34 Шайба 6 01 10 019 ГОСТ 11371-78 Шайба 6 01 10 019 ГОСТ 11371-78
36 Шайба 8 01.10.019 ГОСТ 11371-78 Шайба 8 01.10.019 ГОСТ 11371-78
35 Шайба 8Т 65Г 06 ГОСТ 6402-70 Шайба 8Т 65Г 06 ГОСТ 6402-70
38 Шплінт 2Х20-019 ГОСТ 397-79 Шплінт 2Х20-019 ГОСТ 397-79
38 Шплінт 2Х20-019 ГОСТ 397-79 Шплінт 2Х20-019 ГОСТ 397-79
39 Шплінт 3.2Х18.019 ГОСТ 397-79 Шплінт 3.2Х18.019 ГОСТ 397-79
