Каталог деталей насоса паливного розподільного односекційного 4 зі схемою складання

Номер позиції	Найменування	Каталоговий номер
28	Прокладка	21.1110016
29	Прокладка	21.1110021
30	Ковпачок коректора	21.1110022
31	Контргайка коректора	21.1110023
32	Кришка регулятора	21.1110024
3	Привід управління	21.1110100-01
5	Коректор	21.1110170-01
41	Гвинт регулювальний коректора	21.1110172
43	Шток коректора	21.1110174
44	Контргайка регулювального гвинта	21.1110175
45	Пружина коректора	21.1110176
46	Прокладка регулювальна	21.1110177
47	Корпус коректора	21.1110178
6	Важіль управління	21.111018
48	Вісь важеля управління	21.1110181
49	Кільце ущільнююче	21.1110183-01
50	Важіль управління	21.1110184
53	Втулка важільна	21.1110192
9	Сапун	21.111027
61	Корпус сапуна	21.1110271
62	Набивка сапуна	21.1110272
72	Гвинт регулювальний	21.1110361
73	Ковпачок	21.1110363
77	Кришка верхня регулятора	21.1110504-10
13	Кришка верхня регулятора	21.1110510-10
78	Лімб	21.1110512
79	Прокладка	21.1110513
110	Прокладка	21.1111211-01
110	Прокладка	21.1111211-01
110	Прокладка	21.1111211-01
133	Гвинт	21.1111349
	Насос паливний односекційний	54.1111004-50
147	Болт М6-8gХ12.88.05 ГОСТ 7798-70	Болт М6-8gХ12.88.05 ГОСТ 7798-70
148	Болт М6-8gХ14.88.016 ГОСТ 7798-70	Болт М6-8gХ14.88.016 ГОСТ 7798-70
148	Болт М6-8gХ14.88.016 ГОСТ 7798-70	Болт М6-8gХ14.88.016 ГОСТ 7798-70
149	Гвинт А1.М6-8gХ 18.88.016 ГОСТ 17473-80	Гвинт А1.М6-8gХ 18.88.016 ГОСТ 17473-80
150	Гайка М6.6Н.8.016 ГОСТ 5915-70	Гайка М6.6Н.8.016 ГОСТ 5915-70
	Підшипник 29 ГОСТ 8338-75	Підшипник 29 ГОСТ 8338-75
155	Підшипник 29 ГОСТ 8338-75	Підшипник 29 ГОСТ 8338-75
161	Дріт КС 0,8 ГОСТ 792-67 L=700 мм	Дріт КС 0,8 ГОСТ 792-67 L=700 мм
163	Шайба 6 65Г 06 ГОСТ 6402-70	Шайба 6 65Г 06 ГОСТ 6402-70
166	Шайба 6 65Г 06 ГОСТ 6402-70	Шайба 6 65Г 06 ГОСТ 6402-70

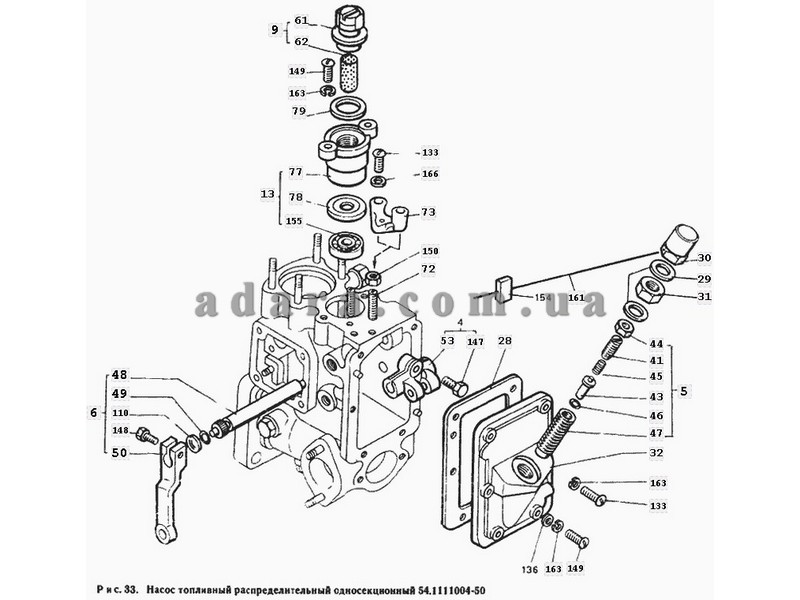

Схема насоса паливного розподільного односекційного 4

Номер позиції

Найменування

Каталоговий номер
