Каталог деталей приводу гідронасоса Д37М-4618010-А4 Т-40 зі схемою складання

Номер позиції	Найменування	Каталоговий номер
23	Пружина фіксатора	24-4618147
24	Ручка фіксатора	244618148-Б
29	Болт 4М10-6gХ120.58.019 ГОСТ 7795-70	Болт 4М10-6gХ120.58.019 ГОСТ 7795-70
28	Болт 4М10-6gХ20.88.35.019 ГОСТ 7796-70	Болт 4М10-6gХ20.88.35.019 ГОСТ 7796-70
27	Болт 4М8-6gХ20.88.35.019 ГОСТ 7796-70	Болт 4М8-6gХ20.88.35.019 ГОСТ 7796-70
30	Гайка М10-6Н.6.019 ГОСТ 5015-70	Гайка М10-6Н.6.019 ГОСТ 5015-70
31	Гайка М16Х1,5-6Н.8.40.019 ГОСТ 5935-73	Гайка М16Х1,5-6Н.8.40.019 ГОСТ 5935-73
6	Кільце стопорне	Д30-4618033-Б
7	Шестерня (z=23)	Д30-4618037-В2
10	Втулка валика	Д30-4618072-Б
12	Муфта включення гідронасоса	Д30-4618085-Б
13	Кільце	Д30-4618087-В
3	Вилка включення гідронасоса	Д30-4618120-Б2
14	Вилка включення гідронасоса	Д30-4618122-Б
15	Шайба шпоночна	Д30-4618123
16	Сухар вилки	Д30-4618124-Б2
18	Вісь важеля	Д30-4618126-А
19	Кільце ущільнююче	Д30-4618127
20	Гвинт	Д30-4618129
4	Важіль включення гідронасоса	Д30-4618140
21	Важіль включення гідронасоса	Д30-4618142-А
22	Фіксатор важеля	Д30-4618145-Б
26	Кільце	Д30-4618224-Б
	Привід насоса шестерневого	Д37М-4618010-А4
	Привід насоса шестерневого	Д37М-4618010-А4
1	Вісь шестерні з кільцем	Д37М-4618031
5	Вісь шестерні	Д37М-4618032-Б
2	Корпус	Д37М-4618051-В
8	Корпус	Д37М-4618052-В
9	Прокладка корпуса	Д37М-4618053-А
11	Втулка	Д37М-4618082-Б
25	Шайба замкова	Д37М-4618216-А
17	Вісь сухаря	Д37М4618125
35	Підшипник 204 ГОСТ 8338-75	Підшипник 204 ГОСТ 8338-75
34	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
33	Шайба 8 Т 65Г 06 ГОСТ 6402-70	Шайба 8 Т 65Г 06 ГОСТ 6402-70
32	Кулька 10.319-200 ГОСТ 3722-81	Кулька 10.319-200 ГОСТ 3722-81
36	Шплінт 4Х22.019 ГОСТ 397-79	Шплінт 4Х22.019 ГОСТ 397-79

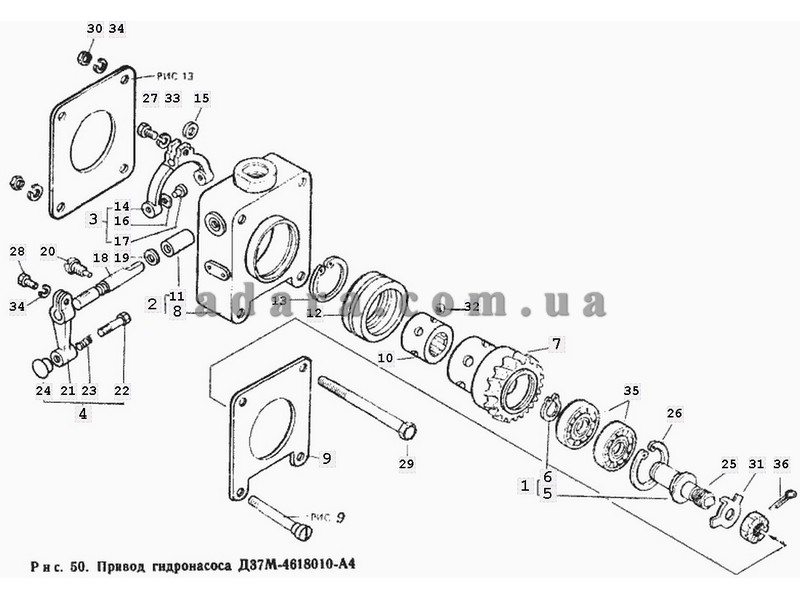

Схема приводу гідронасоса Д37М-4618010-А4 Т-40
