Каталог деталей рульового управління з гідропідсилювачем зі схемою складання

Номер позиції	Найменування	Каталоговий номер
23	Кришка	50-3721067
14	Колесо рульового управління	66-3402015-А
25	Болт М14-6gХ 40.88.35.019 ГОСТ 7796-70	Болт М14-6gХ 40.88.35.019 ГОСТ 7796-70
26	Болт М16-6gХ55.88.35.019 ГОСТ 7796-70	Болт М16-6gХ55.88.35.019 ГОСТ 7796-70
24	Гайка М12-6Н.6.019 ГОСТ 5915-70	Гайка М12-6Н.6.019 ГОСТ 5915-70
24	Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70	Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70
27	Гайка шестигранна спеціальна	ГПШ-М10Х1
28	Гайка шестигранна спеціальна	ГПШ-М10Х1
29	Масленка 1.3 УХЛ1 ГОСТ 19853-74	Масленка 1.3 УХЛ1 ГОСТ 19853-74
1	Гідропідсилювач з кронштейном	Т25-3400020-Ж
15	Клин	Т25-3401135
15	Клин	Т25-3401135
16	Підшипник	Т25-3401161-Г1
17	Вилка кардана	Т25-3401282-В
17	Вилка кардана	Т25-3401282-В
18	Втулка масленки кардана рульового управління	Т25-3401285
18	Втулка масленки кардана рульового управління	Т25-3401285
19	Втулка кардана рульового управління	Т25-3401286-А
19	Втулка кардана рульового управління	Т25-3401286-А
20	Хрестовина кардана	Т25-3401287
20	Хрестовина кардана	Т25-3401287
21	Кільце стопорне кардана рульового управління	Т25-3401288
21	Кільце стопорне кардана рульового управління	Т25-3401288
12	Кардан	Т25-3401290-В
3	Клин	Т40-3401003
6	Гідропідсилювач з кронштейном і сошкою	Т40-3401020-В
	Рульове управління з гідропідсилювачем	Т40М-3400010
2	Вал з вилкою	Т40М-3401001
4	Вали рульового управління зі стійкою	Т40М-3401010
5	Вали рульового управління зі стійкою	Т40М-3401010-01
7	Вал	Т40М-3401130
8	Вал кардана	Т40М-3401170-А
9	Стійка рульового управління	Т40М-3401210
10	Стійка рульового управління	Т40М-3401210-01
13	Масленка з ковпачком	Т40М-3401300
22	Ковпачок масленки	Т40М-3401301
11	Сошка рульового управління	Т50-3401230-А
30	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
30	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
34	Шайба 10.01.019 ГОСТ 11371-78	Шайба 10.01.019 ГОСТ 11371-78
34	Шайба 10.01.019 ГОСТ 11371-78	Шайба 10.01.019 ГОСТ 11371-78
34	Шайба 10.01.019 ГОСТ 11371-78	Шайба 10.01.019 ГОСТ 11371-78
34	Шайба 10.01.019 ГОСТ 11371-78	Шайба 10.01.019 ГОСТ 11371-78
31	Шайба 12 ОТ 65Г 06 ГОСТ 6402-70	Шайба 12 ОТ 65Г 06 ГОСТ 6402-70
32	Шайба 14 ОТ 65Г 06 ГОСТ 6402-70	Шайба 14 ОТ 65Г 06 ГОСТ 6402-70
33	Шайба 16 ОТ 65Г 06 ГОСТ 6402-70	Шайба 16 ОТ 65Г 06 ГОСТ 6402-70
33	Шайба 16 ОТ 65Г 06 ГОСТ 6402-70	Шайба 16 ОТ 65Г 06 ГОСТ 6402-70
35	Шуруп 1-4Х35.012 ГОСТ 1144-80	Шуруп 1-4Х35.012 ГОСТ 1144-80

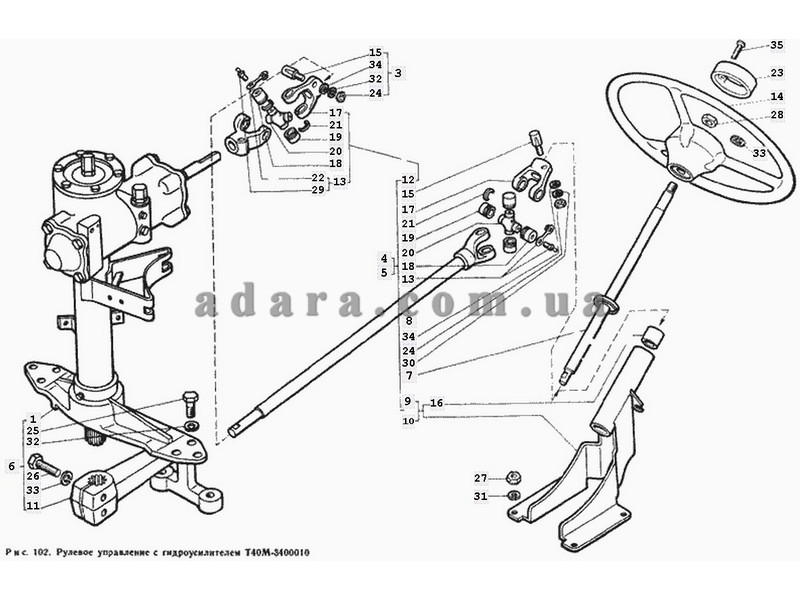

Схема рульового управління з гідропідсилювачем
