Каталог деталей моста ведучого Т40А-2300010-В, Т40АН-2300010 1 зі схемою складання

Номер позиції	Найменування	Каталоговий номер
39	Кільце пружинне	77.38.114-1
39	Кільце пружинне	77.38.114-1
41	Болт М10-6gХ 16.88.35.019 ГОСТ 7796-70	Болт М10-6gХ 16.88.35.019 ГОСТ 7796-70
43	Болт М16-6gх 55.88.35.019 ГОСТ 7796-70	Болт М16-6gх 55.88.35.019 ГОСТ 7796-70
43	Болт М16-6gх 55.88.35.019 ГОСТ 7796-70	Болт М16-6gх 55.88.35.019 ГОСТ 7796-70
44	Болт М16-6gХ40.88.35.019 ГОСТ 7796-70	Болт М16-6gХ40.88.35.019 ГОСТ 7796-70
44	Болт М16-6gХ40.88.35.019 ГОСТ 7796-70	Болт М16-6gХ40.88.35.019 ГОСТ 7796-70
45	Гайка М14Х1,5-6Н.6.019 ГОСТ 5915-70	Гайка М14Х1,5-6Н.6.019 ГОСТ 5915-70
45	Гайка М14Х1,5-6Н.6.019 ГОСТ 5915-70	Гайка М14Х1,5-6Н.6.019 ГОСТ 5915-70
46	Гайка М18-6Н.6.019 ГОСТ 5915-70	Гайка М18-6Н.6.019 ГОСТ 5915-70
46	Гайка М18-6Н.6.019 ГОСТ 5915-70	Гайка М18-6Н.6.019 ГОСТ 5915-70
12	Сапун виносних циліндрів	Н.036.75.000
12	Сапун виносних циліндрів	Н.036.75.000
47	Підшипник 213 ГОСТ 8338-75	Підшипник 213 ГОСТ 8338-75
49	Пробка 2-КГ 1" СЧ15.079 ОСТ 23.1.117-83	Пробка 2-КГ 1" СЧ15.079 ОСТ 23.1.117-83
49	Пробка 2-КГ 1" СЧ15.079 ОСТ 23.1.117-83	Пробка 2-КГ 1" СЧ15.079 ОСТ 23.1.117-83
48	Пробка КГ 1/8"-А12.079 ОСТ 23.1.117-83	Пробка КГ 1/8"-А12.079 ОСТ 23.1.117-83
48	Пробка КГ 1/8"-А12.079 ОСТ 23.1.117-83	Пробка КГ 1/8"-А12.079 ОСТ 23.1.117-83
31	Кільце ущільнююче	Т25-2407058
31	Кільце ущільнююче	Т25-2407058
34	Кільце ущільнююче	Т25-3502027
34	Кільце ущільнююче	Т25-3502027
35	Кільце упорне	Т25-4205048
35	Кільце упорне	Т25-4205048
	Міст ведучий передній	Т40А-2300010-В
	Міст ведучий передній	Т40А-2300010-В
	Міст ведучий передній	Т40А-2300010-В-03
13	Корпус переднього моста	Т40А-2301032-Г1
13	Корпус переднього моста	Т40А-2301032-Г1
1	Рукав	Т40А-2301060-Б
1	Рукав	Т40А-2301060-Б
15	Рукав	Т40А-2301062-Б
16	Прокладка регулювальна	Т40А-2301064
16	Прокладка регулювальна	Т40А-2301064
17	Прокладка регулювальна	Т40А-2301065
17	Прокладка регулювальна	Т40А-2301065
18	Прокладка регулювальна	Т40А-2301066
18	Прокладка регулювальна	Т40А-2301066
19	Прокладка ущільнююча	Т40А-2301084
19	Прокладка ущільнююча	Т40А-2301084
24	Кришка корпуса	Т40А-2302034-В1
24	Кришка корпуса	Т40А-2302034-В1
25	Болт призонний	Т40А-2302036
25	Болт призонний	Т40А-2302036
26	Втулка	Т40А-2302037
26	Втулка	Т40А-2302037
27	Пластина стопорна	Т40А-2302043
27	Пластина стопорна	Т40А-2302043
2	Стакан з шестернею ведучою	Т40А-2302140-В1
2	Стакан з шестернею ведучою	Т40А-2302140-В1
3	Диференціал	Т40А-2303010-Б
3	Диференціал	Т40А-2303010-Б
28	Шайба	Т40А-2303065-В
29	Пластина замкова	Т40А-2303066-Б
29	Пластина замкова	Т40А-2303066-Б
4	Піввісь	Т40А-2303115-А
4	Піввісь	Т40А-2303115-А
30	Замок	Т40А-2303117-А2
30	Замок	Т40А-2303117-А2
	Міст ведучий передній	Т40АН-2300010
	Міст ведучий передній	Т40АН-2300010-03
38	Кільце ущільнююче	Ц90-1212045
38	Кільце ущільнююче	Ц90-1212045
50	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
50	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
50	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
54	Шайба 10.01.08кп. 019 ГОСТ 11371-78	Шайба 10.01.08кп. 019 ГОСТ 11371-78
54	Шайба 10.01.08кп. 019 ГОСТ 11371-78	Шайба 10.01.08кп. 019 ГОСТ 11371-78
51	Шайба 14 ОТ 65Г 06 ГОСТ 6402-70	Шайба 14 ОТ 65Г 06 ГОСТ 6402-70
51	Шайба 14 ОТ 65Г 06 ГОСТ 6402-70	Шайба 14 ОТ 65Г 06 ГОСТ 6402-70
52	Шайба 16 ОТ 65Г 06 ГОСТ 6402-70	Шайба 16 ОТ 65Г 06 ГОСТ 6402-70
52	Шайба 16 ОТ 65Г 06 ГОСТ 6402-70	Шайба 16 ОТ 65Г 06 ГОСТ 6402-70
53	Шайба 18 ОТ 65Г 06 ГОСТ 6402-70	Шайба 18 ОТ 65Г 06 ГОСТ 6402-70
53	Шайба 18 ОТ 65Г 06 ГОСТ 6402-70	Шайба 18 ОТ 65Г 06 ГОСТ 6402-70
55	Штифт 2.16.30 ГОСТ 3128-70	Штифт 2.16.30 ГОСТ 3128-70
55	Штифт 2.16.30 ГОСТ 3128-70	Штифт 2.16.30 ГОСТ 3128-70

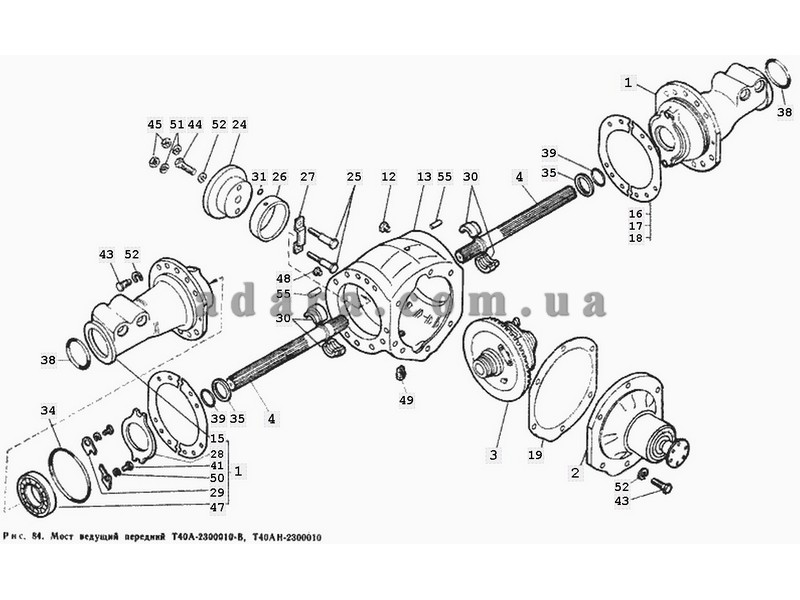

Схема моста ведучого Т40А-2300010-В, Т40АН-2300010 1

Номер позиції

Найменування

Каталоговий номер
