Номер позиції
|
Найменування
|
Каталоговий номер
|
| 55 |
Кільце стопорне |
А13.01.004 |
| 59 |
Болт М8-6gХ40.56.019 ГОСТ 7798-70 |
Болт М8-6gХ40.56.019 ГОСТ 7798-70 |
| 60 |
Гайка М16Х1,5-6Н.8 ГОСТ 5929-70 |
Гайка М16Х1,5-6Н.8 ГОСТ 5929-70 |
| 56 |
Гайка шестигранна спеціальна |
Д24211 |
| 57 |
Палець |
Д24212 |
| 52 |
Кільце ущільнююче |
Д30-4618127 |
| 52 |
Кільце ущільнююче |
Д30-4618127 |
| 61 |
Кільце 055-060-30-2-2 ГОСТ 9833-73 |
Кільце 055-060-30-2-2 ГОСТ 9833-73 |
| 62 |
Кільце Б25 ГОСТ 13942-86 |
Кільце Б25 ГОСТ 13942-86 |
| 63 |
Кільце Б62 ГОСТ 13943-86 |
Кільце Б62 ГОСТ 13943-86 |
| 63 |
Кільце Б62 ГОСТ 13943-86 |
Кільце Б62 ГОСТ 13943-86 |
| 64 |
Манжета 1.2-30Х52-1 ГОСТ 8752-79/ ОСТ 38 05 146-78 |
Манжета 1.2-30Х52-1 ГОСТ 8752-79/ ОСТ 38 05 146-78 |
| |

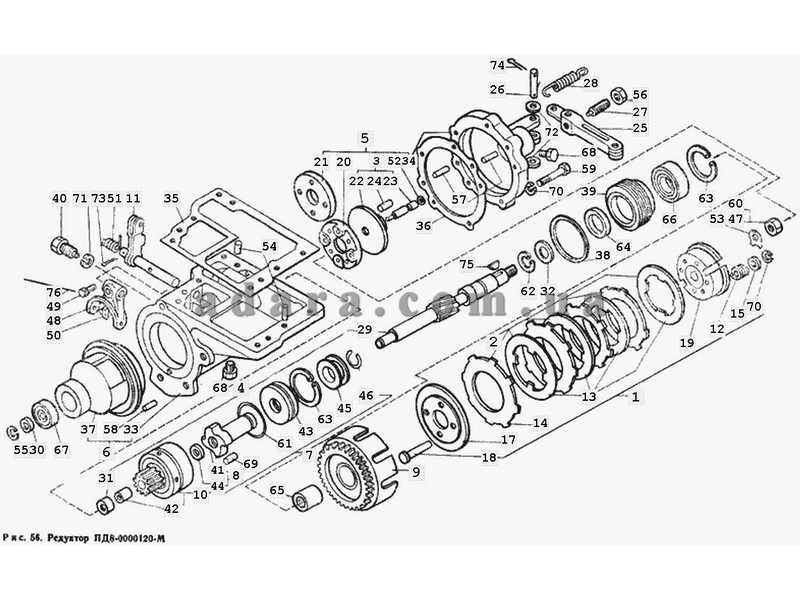

Редуктор двигуна |
ПД8-0000120-М |
| 53 |
Шайба замкова |
ПД8-1005344 |
| 54 |
Штифт інсталяційний |
ПД8-1006216 |
| 1 |
Муфта зчеплення |
ПД8-1601010-А |
| 9 |
Барабан |
ПД8-1601011-01 |
| 12 |
Пружина |
ПД8-1601014 |
| 13 |
Диск зчеплення опорний |
ПД8-1601015-Б |
| 13 |
Диск зчеплення опорний |
ПД8-1601015-Б |
| 14 |
Диск зчеплення |
ПД8-1601022-Б |
| 15 |
Шайба опорна |
ПД8-1601029-А |
| 16 |
Сухар |
ПД8-1601048 |
| 17 |
Диск нажимний |
ПД8-1601057 |
| 18 |
Палець пружини зчеплення |
ПД8-1601063 |
| 19 |
Барабан ведений |
ПД8-1601064 |
| 2 |
Комплект дисків зчеплення |
ПД8-1601080 |
| 20 |
Диск вимикання |
ПД8-1602049-А |
| 20 |
Диск вимикання |
ПД8-1602049-А |
| 21 |
Диск вимикання |
ПД8-1602049-Б |
| 21 |
Диск вимикання |
ПД8-1602049-Б |
| 22 |
П'ята |
ПД8-1602059 |
| 23 |
Шток |
ПД8-1602063-Б |
| 24 |
Палець |
ПД8-1602064 |
| 3 |
Шток |
ПД8-1602067 |
| 3 |
Шток |
ПД8-1602067 |
| 25 |
Важіль виключення муфти зчеплення |
ПД8-1602068 |
| 26 |
Вісь важеля |
ПД8-1602073 |
| 27 |
Гвинт регулювальний |
ПД8-1602076 |
| 28 |
Пружина |
ПД8-1602078 |
| 4 |
Вал редуктора з втулкою |
ПД8-1701050 |
| 29 |
Вал редуктора |
ПД8-1701057-1 |
| 29 |
Вал редуктора |
ПД8-1701057-1 |
| 30 |
Кільце упорне |
ПД8-1701073 |
| 31 |
Втулка |
ПД8-1701074 |
| 31 |
Втулка |
ПД8-1701074 |
| 32 |
Шайба |
ПД8-1701494 |
| 5 |
Гальмівний пристрій |
ПД8-1701510-А |
| 33 |
Корпус редуктора |
ПД8-1701512-А |
| 34 |
Кришка редуктора |
ПД8-1701513-Б |
| 34 |
Кришка редуктора |
ПД8-1701513-Б |
| 35 |
Прокладка корпуса |
ПД8-1701514 |
| 36 |
Прокладка |
ПД8-1701515 |
| 37 |
Кронштейн |
ПД8-1701516 |
| 6 |
Корпус редуктора |
ПД8-1701520-Б |
| 38 |
Кільце ущільнююче |
ПД8-1701532 |
| 39 |
Гніздо підшипника |
ПД8-1701533 |
| 40 |
Болт стопорний |
ПД8-1701535 |
| 10 |
Шестерня з зовнішньою обоймою |
ПД8-1701561-1А |
| 41 |
Ступиця різьбова |
ПД8-1701568-1 |
| 7 |
Привід |
ПД8-1701620-А |
| 42 |
Вкладиш |
ПД8-1701622 |
| 43 |
Шайба опорна |
ПД8-1701627-1А |
| 8 |
Ступиця |
ПД8-1701640-1 |
| 44 |
Вкладиш |
ПД8-1701642-1 |
| 45 |
Втулка відводки |
ПД8-1701645 |
| 46 |
Кільце стопорне |
ПД8-1701646 |
| 47 |
Гайка |
ПД8-1701648 |
| 11 |
Валик |
ПД8-1702360-А |
| 48 |
Вилка |
ПД8-1702364 |
| 49 |
Гвинт стопорний |
ПД8-1702365 |
| 50 |
Сухар вилки |
ПД8-1702367 |
| 51 |
Пружина |
ПД8-1702368 |
| 67 |
Підшипник 180502К ГОСТ 8882-75 |
Підшипник 180502К ГОСТ 8882-75 |
| 66 |
Підшипник 305 ГОСТ 8338-75 |
Підшипник 305 ГОСТ 8338-75 |
| 65 |
Підшипник 943/25 ГОСТ 4060-78 |
Підшипник 943/25 ГОСТ 4060-78 |
| 68 |
Пробка КГ 1/4 40.019 ОСТ 23.1.117-83 |
Пробка КГ 1/4 40.019 ОСТ 23.1.117-83 |
| 76 |
Дріт 1,2-О-Ч ГОСТ 3282-74(L=200 мм) |
Дріт 1,2-О-Ч ГОСТ 3282-74(L=200 мм) |
| 58 |
Ролик 9Х14 Б IV ТУ 37.006.075-76 |
Ролик 9Х14 Б IV ТУ 37.006.075-76 |
| 69 |
Палець |
РПД1.009 |
| 72 |
Шайба 10Х2.01.05 ГОСТ 10450-78 |
Шайба 10Х2.01.05 ГОСТ 10450-78 |
| 71 |
Шайба 12 65Г 05 ГОСТ 6402-70 |
Шайба 12 65Г 05 ГОСТ 6402-70 |
| 70 |
Шайба 8 65Г 05 ГОСТ 6402-70 |
Шайба 8 65Г 05 ГОСТ 6402-70 |
| 73 |
Шплінт 2,5Х20-016 ГОСТ 397-79 |
Шплінт 2,5Х20-016 ГОСТ 397-79 |
| 74 |
Шплінт 3,2Х18-016 ГОСТ 397-79 |
Шплінт 3,2Х18-016 ГОСТ 397-79 |
| 75 |
Шпонка 5Х7,5 ГОСТ 24071-80 |
Шпонка 5Х7,5 ГОСТ 24071-80 |
