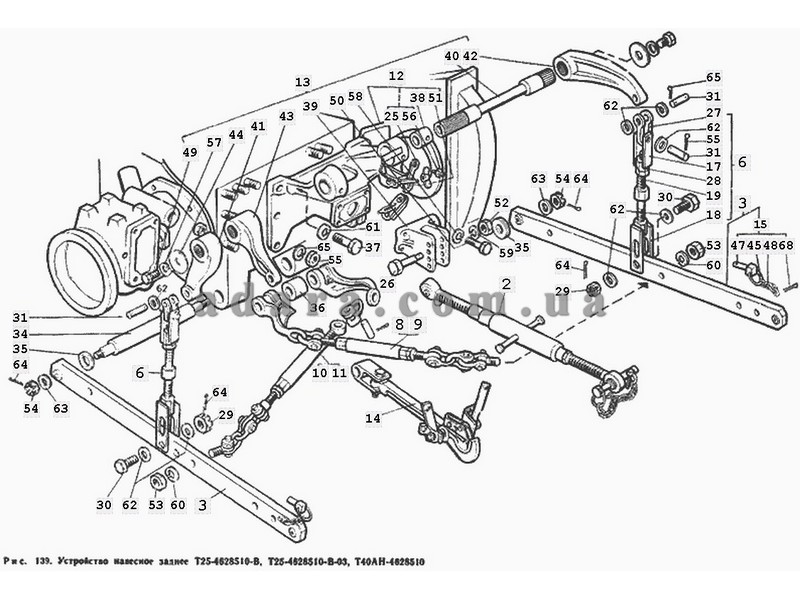

Схема пристрою навісного заднього Т25-4628510-В 1 Т25-4205010 Т-40

Схема пристрою навісного заднього Т25-4628510-В 1 Т25-4205010 Т-40

Номер позиції

Найменування

Каталоговий номер
48 Ланцюг 4-4Х28 ГОСТ 7070-75 15.62.086-А
47 Чека 15.62.82-Б
15 Чека з кільцем 15.62с15-А2
15 Чека з кільцем 15.62с15-А2
45 Кільце А61.05.001
46 Шплінт А61.07.001
46 Шплінт А61.07.001
49 Болт М12-6gХ35.88.35.019 ГОСТ 7796-70 Болт М12-6gХ35.88.35.019 ГОСТ 7796-70
50 Болт М16-6gХ45.88.35.019 ГОСТ 7796-70 Болт М16-6gХ45.88.35.019 ГОСТ 7796-70
51 Гайка М10-6Н.8.019 ГОСТ 3032-76 Гайка М10-6Н.8.019 ГОСТ 3032-76
52 Гайка М18-6Н.6.019 ГОСТ 5915-70 Гайка М18-6Н.6.019 ГОСТ 5915-70
52 Гайка М18-6Н.6.019 ГОСТ 5915-70 Гайка М18-6Н.6.019 ГОСТ 5915-70
52 Гайка М18-6Н.6.019 ГОСТ 5915-70 Гайка М18-6Н.6.019 ГОСТ 5915-70
53 Гайка М20-6Н.6.019 ГОСТ 5915-70 Гайка М20-6Н.6.019 ГОСТ 5915-70
53 Гайка М20-6Н.6.019 ГОСТ 5915-70 Гайка М20-6Н.6.019 ГОСТ 5915-70
53 Гайка М20-6Н.6.019 ГОСТ 5915-70 Гайка М20-6Н.6.019 ГОСТ 5915-70
54 Гайка М20-6Н.6.019 ГОСТ 5918-73 Гайка М20-6Н.6.019 ГОСТ 5918-73
54 Гайка М20-6Н.6.019 ГОСТ 5918-73 Гайка М20-6Н.6.019 ГОСТ 5918-73
54 Гайка М20-6Н.6.019 ГОСТ 5918-73 Гайка М20-6Н.6.019 ГОСТ 5918-73
54 Гайка М20-6Н.6.019 ГОСТ 5918-73 Гайка М20-6Н.6.019 ГОСТ 5918-73
54 Гайка М20-6Н.6.019 ГОСТ 5918-73 Гайка М20-6Н.6.019 ГОСТ 5918-73
55 Гайка М20Х1,5,6Н.6.019 ГОСТ 5915-70 Гайка М20Х1,5,6Н.6.019 ГОСТ 5915-70
55 Гайка М20Х1,5,6Н.6.019 ГОСТ 5915-70 Гайка М20Х1,5,6Н.6.019 ГОСТ 5915-70
55 Гайка М20Х1,5,6Н.6.019 ГОСТ 5915-70 Гайка М20Х1,5,6Н.6.019 ГОСТ 5915-70
55 Масленка 1.39УХЛ1 ГОСТ 19853-74 Масленка 1.39УХЛ1 ГОСТ 19853-74
2 Тяга центральна Т25-4628050-Б
2 Тяга центральна Т25-4628050-Б
2 Тяга центральна Т25-4628050-Б
26 Болт центральної тяги Т25-4628077
26 Болт центральної тяги Т25-4628077
26 Болт центральної тяги Т25-4628077
3 Тяга продольна Т25-4628110-Г2
3 Тяга продольна Т25-4628110-Г2
6 Розкіс Т25-4628130-А
6 Розкіс Т25-4628130-А
6 Розкіс Т25-4628130-А
17 Вилка розкоса верхня Т25-4628131-Б1
18 Вилка розкоса нижня Т25-4628132-Б1
27 Серьга розкоса Т25-4628133-Б
28 Контргайка Т25-4628135
29 Гайка прорізна М18Х1,5 Т25-4628137
29 Гайка прорізна М18Х1,5 Т25-4628137
29 Гайка прорізна М18Х1,5 Т25-4628137
30 Болт вилки нижньої Т25-4628138
30 Болт вилки нижньої Т25-4628138
30 Болт вилки нижньої Т25-4628138
31 Палець Т25-4628139-Б
31 Палець Т25-4628139-Б
31 Палець Т25-4628139-Б
31 Палець Т25-4628139-Б
19 Гвинт розкоса Т25-4628140
34 Вісь поздовжніх тяг Т25-4628354
34 Вісь поздовжніх тяг Т25-4628354
34 Вісь поздовжніх тяг Т25-4628354
35 Втулка поздовжніх тяг Т25-4628356-А
35 Втулка поздовжніх тяг Т25-4628356-А
35 Втулка поздовжніх тяг Т25-4628356-А
36 Втулка Т25-4628357
  Пристрій навісний задній Т25-4628510-В
  Пристрій навісний задній Т25-4628510-В
  Пристрій навісний задній Т25-4628510-В
  Пристрій навісний задній Т25-4628510-В
  Пристрій навісний задній Т25-4628510-В-03
  Пристрій навісний задній Т25-4628510-В-03
  Пристрій навісний задній Т25-4628510-В-03
  Пристрій навісний задній Т25-4628510-В-03
37 Болт Т25-4628518
37 Болт Т25-4628518
37 Болт Т25-4628518
12 Кронштейн важелів Т25-4628520-Б1
38 Втулка Т25-4628522
39 Кронштейн центральної тяги Т25-4628523-К
40 Вал поворотний Т25-4628524
41 Кривошип Т25-4628525-Б
42 Важіль правий Т25-4628526
43 Важіль лівий Т25-4628527
44 Шайба вала поворотного Т25-4628528-А
13 Кронштейн з важелями Т25-4628550
13 Кронштейн з важелями Т25-4628550
13 Кронштейн з важелями Т25-4628550
14 Гак тяговий Т25-4632010-А1
14 Гак тяговий Т25-4632010-А1
8 Тяга блокування з кронштейном права Т40-4628260
8 Тяга блокування з кронштейном права Т40-4628260
9 Тяга блокування з кронштейном ліва Т40-4628260-У
10 Тяга блокування з кронштейном права Т40-4628270
10 Тяга блокування з кронштейном права Т40-4628270
11 Тяга блокування з кронштейном ліва Т40-4628270-У
  Пристрій навісний задній Т40АН-4628510
1 Масленка з ковпачком Т40М-3401300
25 Ковпачок масленки Т40М-3401301
57 Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 Шайба 12 ОТ 65Г 06 ГОСТ 6402-70
58 Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 Шайба 16 ОТ 65Г 06 ГОСТ 6402-70
59 Шайба 18 ОТ 65Г 06 ГОСТ 6402-70 Шайба 18 ОТ 65Г 06 ГОСТ 6402-70
59 Шайба 18 ОТ 65Г 06 ГОСТ 6402-70 Шайба 18 ОТ 65Г 06 ГОСТ 6402-70
59 Шайба 18 ОТ 65Г 06 ГОСТ 6402-70 Шайба 18 ОТ 65Г 06 ГОСТ 6402-70
62 Шайба 18.02.20.019 ГОСТ 11371-78 Шайба 18.02.20.019 ГОСТ 11371-78
62 Шайба 18.02.20.019 ГОСТ 11371-78 Шайба 18.02.20.019 ГОСТ 11371-78
62 Шайба 18.02.20.019 ГОСТ 11371-78 Шайба 18.02.20.019 ГОСТ 11371-78
62 Шайба 18.02.20.019 ГОСТ 11371-78 Шайба 18.02.20.019 ГОСТ 11371-78
60 Шайба 20 ОТ 65Г 06 ГОСТ 6402-70 Шайба 20 ОТ 65Г 06 ГОСТ 6402-70
60 Шайба 20 ОТ 65Г 06 ГОСТ 6402-70 Шайба 20 ОТ 65Г 06 ГОСТ 6402-70
60 Шайба 20 ОТ 65Г 06 ГОСТ 6402-70 Шайба 20 ОТ 65Г 06 ГОСТ 6402-70
63 Шайба 20.02.Ст.3пс 01 15 ГОСТ 11371-78 Шайба 20.02.Ст.3пс 01 15 ГОСТ 11371-78
63 Шайба 20.02.Ст.3пс 01 15 ГОСТ 11371-78 Шайба 20.02.Ст.3пс 01 15 ГОСТ 11371-78
63 Шайба 20.02.Ст.3пс 01 15 ГОСТ 11371-78 Шайба 20.02.Ст.3пс 01 15 ГОСТ 11371-78
61 Шайба 27 Л 65Г 06 ГОСТ 6402-70 Шайба 27 Л 65Г 06 ГОСТ 6402-70
61 Шайба 27 Л 65Г 06 ГОСТ 6402-70 Шайба 27 Л 65Г 06 ГОСТ 6402-70
61 Шайба 27 Л 65Г 06 ГОСТ 6402-70 Шайба 27 Л 65Г 06 ГОСТ 6402-70
64 Шплінт 4Х40.019 ГОСТ 397-79 Шплінт 4Х40.019 ГОСТ 397-79
64 Шплінт 4Х40.019 ГОСТ 397-79 Шплінт 4Х40.019 ГОСТ 397-79
64 Шплінт 4Х40.019 ГОСТ 397-79 Шплінт 4Х40.019 ГОСТ 397-79
64 Шплінт 4Х40.019 ГОСТ 397-79 Шплінт 4Х40.019 ГОСТ 397-79
64 Шплінт 4Х40.019 ГОСТ 397-79 Шплінт 4Х40.019 ГОСТ 397-79
65 Шплінт 5Х28.019 ГОСТ 397-79 Шплінт 5Х28.019 ГОСТ 397-79
65 Шплінт 5Х28.019 ГОСТ 397-79 Шплінт 5Х28.019 ГОСТ 397-79
65 Шплінт 5Х28.019 ГОСТ 397-79 Шплінт 5Х28.019 ГОСТ 397-79
68 Шплінт 6,3Х40.019 ГОСТ 397-79 Шплінт 6,3Х40.019 ГОСТ 397-79
