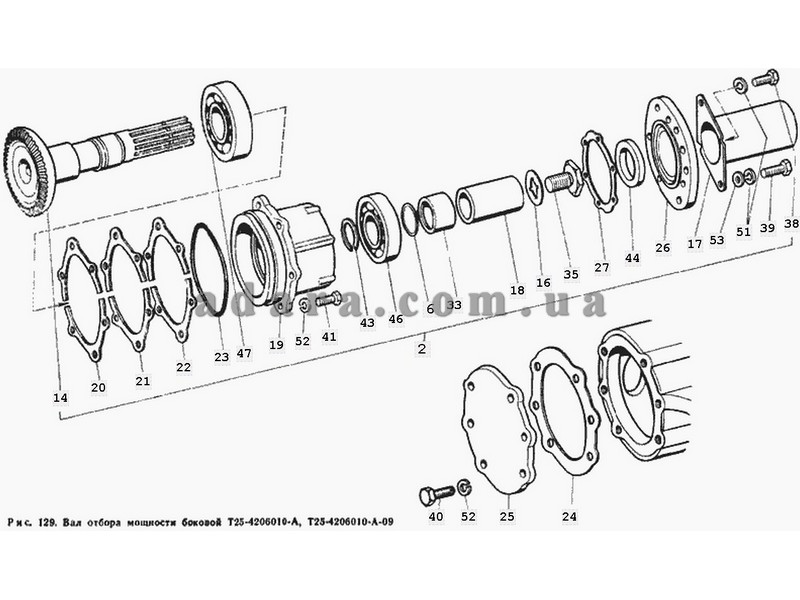

Схема вала відбору потужності бічного Т25-4206010-А 1 Т-40

Схема вала відбору потужності бічного Т25-4206010-А 1 Т-40

Номер позиції

Найменування

Каталоговий номер
35 Болт А36107
38 Болт М10-6gХ30.88.35.019 ГОСТ 7796-70 Болт М10-6gХ30.88.35.019 ГОСТ 7796-70
38 Болт М10-6gХ30.88.35.019 ГОСТ 7796-70 Болт М10-6gХ30.88.35.019 ГОСТ 7796-70
39 Болт М10-6gХ35.88.35.019 ГОСТ 7796-70 Болт М10-6gХ35.88.35.019 ГОСТ 7796-70
40 Болт М12-6gХ25.88.35.019 ГОСТ 7796-70 Болт М12-6gХ25.88.35.019 ГОСТ 7796-70
41 Болт М12-6gХ35.88.35.019 ГОСТ 7796-70 Болт М12-6gХ35.88.35.019 ГОСТ 7796-70
41 Болт М12-6gХ35.88.35.019 ГОСТ 7796-70 Болт М12-6gХ35.88.35.019 ГОСТ 7796-70
43 Кільце 2В45 ГОСТ 13940-86 Кільце 2В45 ГОСТ 13940-86
44 Манжета 1.1-50Х70-1 ГОСТ 8752-79 Манжета 1.1-50Х70-1 ГОСТ 8752-79
46 Підшипник 309 ГОСТ 8338-75 Підшипник 309 ГОСТ 8338-75
47 Підшипник 310К ГОСТ 8338-75 Підшипник 310К ГОСТ 8338-75
2 ВВП бічний Т25-4206009
  Бічний вал відбору потужності Т25-4206010-А
  Бічний вал відбору потужності Т25-4206010-А
  Бічний вал відбору потужності Т25-4206010-А
  Бічний вал відбору потужності Т25-4206010-А
  Бічний вал відбору потужності Т25-4206010-А
  Бічний вал відбору потужності Т25-4206010-А
  Бічний вал відбору потужності Т25-4206010-А
  Бічний вал відбору потужності Т25-4206010-А-09
  Бічний вал відбору потужності Т25-4206010-А-09
  Бічний вал відбору потужності Т25-4206010-А-09
  Бічний вал відбору потужності Т25-4206010-А-09
  Бічний вал відбору потужності Т25-4206010-А-09
  Бічний вал відбору потужності Т25-4206010-А-09
  Бічний вал відбору потужності Т25-4206010-А-09
14 Вал ведений z = 32 Т25-4206022-Г
16 Шайба стопорна Т25-4206027
17 Ковпак бічного ВВП Т25-4206028-А1
18 Втулка захисна Т25-4206029
19 Стакан бічного ВВП Т25-4206032
20 Прокладка стакана регулювальна Т25-4206033-Б
21 Прокладка стакана регулювальна Т25-4206034-Б
22 Прокладка стакана регулювальна Т25-4206035-Б
23 Кільце ущільнююче Т25-4206036
24 Прокладка Т25-4206037
25 Кришка Т25-4206038-А
26 Гніздо манжеты Т25-4206042
27 Прокладка Т25-4206043
33 Втулка Т25-4212077
6 Кільце ущільнююче Т30-3405032
51 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
51 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
51 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
51 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
53 Шайба 10.01.019 ГОСТ 11371-78 Шайба 10.01.019 ГОСТ 11371-78
53 Шайба 10.01.019 ГОСТ 11371-78 Шайба 10.01.019 ГОСТ 11371-78
52 Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 Шайба 12 ОТ 65Г 06 ГОСТ 6402-70
52 Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 Шайба 12 ОТ 65Г 06 ГОСТ 6402-70
