Каталог деталей ВВП незалежного і синхронного Т25-4205010 Т-40 зі схемою складання

Номер позиції	Найменування	Каталоговий номер
42	Болт 3М10-6gХ30.88.35.019 ГОСТ 7796-70	Болт 3М10-6gХ30.88.35.019 ГОСТ 7796-70
40	Болт М10-6gХ25.88.35.019 ГОСТ 7796-70	Болт М10-6gХ25.88.35.019 ГОСТ 7796-70
41	Болт М10-6gХ30.88.35.019 ГОСТ 7796-70	Болт М10-6gХ30.88.35.019 ГОСТ 7796-70
43	Болт М10-6gХ35 88.35.019 ГОСТ 7796-70	Болт М10-6gХ35 88.35.019 ГОСТ 7796-70
44	Болт М12-6gХ40.88.35.019 ГОСТ 7796-70	Болт М12-6gХ40.88.35.019 ГОСТ 7796-70
39	Болт М6-6gХ16 88.35.019 ГОСТ 7798-70	Болт М6-6gХ16 88.35.019 ГОСТ 7798-70
37	Накінечник рукоятки	Д42-1108160
48	Кільце 2В100 ГОСТ 13941-86	Кільце 2В100 ГОСТ 13941-86
45	Кільце 2В40 ГОСТ 13940-86	Кільце 2В40 ГОСТ 13940-86
46	Кільце 2В55 ГОСТ 13940-86	Кільце 2В55 ГОСТ 13940-86
46	Кільце 2В55 ГОСТ 13940-86	Кільце 2В55 ГОСТ 13940-86
47	Кільце 2В62 ГОСТ 13941-86	Кільце 2В62 ГОСТ 13941-86
49	Манжета 1.1-38х58-1 ГОСТ 8752-79	Манжета 1.1-38х58-1 ГОСТ 8752-79
52	Підшипник 10206М ГОСТ 8328-75	Підшипник 10206М ГОСТ 8328-75
53	Підшипник 10305М ГОСТ 8328-75	Підшипник 10305М ГОСТ 8328-75
50	Підшипник 211 ГОСТ 8338-75	Підшипник 211 ГОСТ 8338-75
50	Підшипник 211 ГОСТ 8338-75	Підшипник 211 ГОСТ 8338-75
51	Підшипник 308 ГОСТ 8338-75	Підшипник 308 ГОСТ 8338-75
54	Дріт 1,6-0-Ч ГОСТ 3282-74	Дріт 1,6-0-Ч ГОСТ 3282-74
	Вал відбору потужності задній	Т25-4205010
	Вал відбору потужності задній	Т25-4205010
	Вал відбору потужності задній	Т25-4205010
4	Пружина	Т25-4205011-Б1
5	Вал відбору потужності	Т25-4205012-Б
6	Обойма муфти внутрішня	Т25-4205013-Б
7	Гайка прорізна	Т25-4205015
8	Обойма муфти зовнішня	Т25-4205016
10	Кільце	Т25-4205019-Б
1	Муфта	Т25-4205020-А
11	Кільце упорне	Т25-4205025
12	Гніздо манжети	Т25-4205032-А
13	Прокладка	Т25-4205033
14	Стакан підшипника	Т25-4205034
15	Ковпак заднього ВВП	Т25-4205036-А
16	Прокладка кришки	Т25-4205037
17	Кришка	Т25-4205038-А2
2	Вал синхронний	Т25-4205040
18	Кільце регулювальне	Т25-4205041
19	Вал синхронний	Т25-4205042-Г
21	Кільце упорне	Т25-4205044
22	Шестерня приводу синхронного вала	Т25-4205046-Д
23	Кільце упорне	Т25-4205048
24	Кільце регулювальне	Т25-4205049
25	Стакан підшипника	Т25-4205052-Б1
26	Прокладка регулювальна	Т25-4205053
27	Прокладка регулювальна	Т25-4205054
28	Прокладка регулювальна	Т25-4205055
3	Вилка	Т25-4205060
29	Вилка	Т25-4205062-Б
30	Сухарик	Т25-4205063-Б
31	Кільце стопорне	Т25-4205064-А
32	Важіль управління	Т25-4205067-Б
33	Кронштейн управління	Т25-4205072-Б
34	Прокладка	Т25-4205073-Б
35	Кільце ущільнююче	Т25-4205074
36	Шайба	Т25-4205076
9	Шестерня ведена	Т50-4205017
20	Шестерня приводу передніх коліс	Т50-4205043
38	Кільце	Ц110-1414045
56	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70	Шайба 10 ОТ 65Г 06 ГОСТ 6402-70
57	Шайба 12 ОТ 65Г 06 ГОСТ 6402-70	Шайба 12 ОТ 65Г 06 ГОСТ 6402-70
58	Шайба 6.01.019 ГОСТ 11371-78	Шайба 6.01.019 ГОСТ 11371-78
55	Шайба 6Т 65Г 06 ГОСТ 6402-70	Шайба 6Т 65Г 06 ГОСТ 6402-70
59	Кулька 11,112-40 ГОСТ 3722-81	Кулька 11,112-40 ГОСТ 3722-81
60	Шплінт 5Х45.019 ГОСТ 397-79	Шплінт 5Х45.019 ГОСТ 397-79

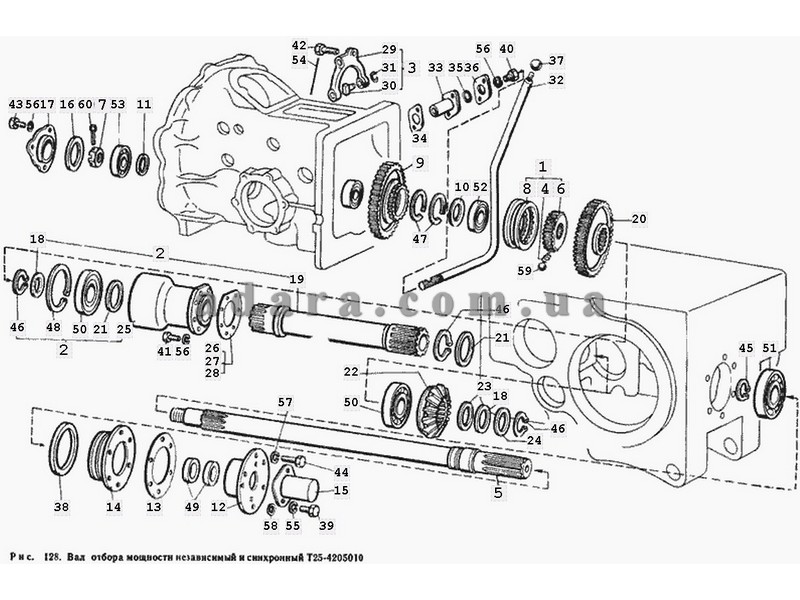

Схема ВВП незалежного і синхронного Т25-4205010 Т-40

Номер позиції

Найменування

Каталоговий номер
