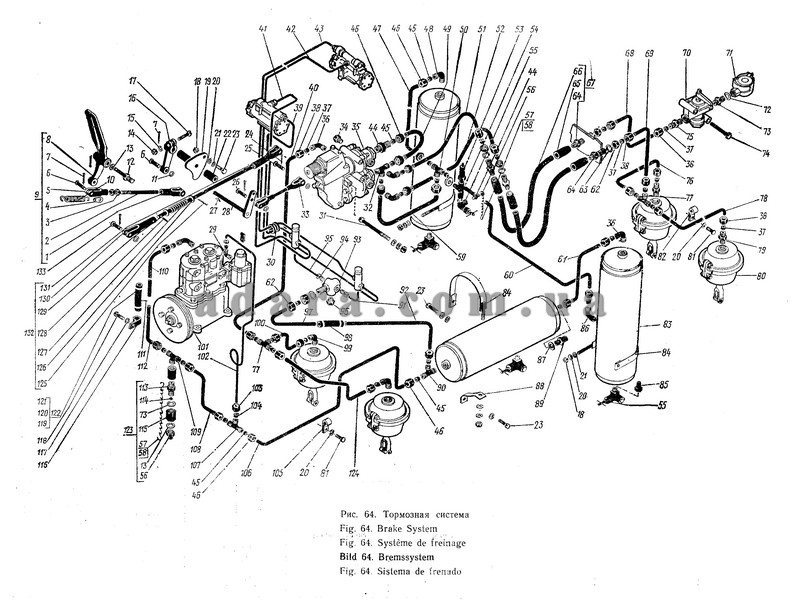

Схема гальмівної системи К-701 і К-700А

Схема гальмівної системи К-701 і К-700А

Номер позиції

Найменування

Каталоговий номер

Кількість деталей в тракторі К-701

Кількість деталей в тракторі К-700
  Система гальмівна трактора К-701   1 -
  Система гальмівна трактора К-700А 700A.35.00.000-2 - 1
102 Труба 701.35.00.012-06 1 -
102 Труба 700А.35.00.033-27 - 1
112 Труба 701.35.00.018-01 1 -
112 Труба 700А.35.00.056-01 - 1
110 Труба 701.35.00.018 1 -
110 Труба 700А.35.00.056 - 1
33 Тяга 700А.35.00.020 1 1
28 Валик 700А.35.00.040 1 1
84 Стрічка 700А.35.00.060 6 6
9 Педаль 700А.35.00.160 1 1
132 Тяга 700А.35.00.180 1 1
8 Педаль 700А.35.00.190 1 1
55 Кран 700А.35.00.220 4 4
67 Рукав 700А.35.00.230 2 2
85 Перехідник 700А.35.00.012 2 2
2 Тяга 700А.35.00.016 1 1
22 Втулка 700А.35.00.023 1 1
129 Шток 700А.35.00.024 1 1
93 Хрестовина 700А.35.00.029 1 1
95 Труба 700А.35.00.033-02 1 1
91 Труба 700А.35.00.033-03 1 1
124 Труба 700А.35.00.033-04 1 1
100 Труба 700А.35.00.033-05 1 1
51 Труба 700А.35.00.033-67 1 1
69 Труба 700А.35.00.033-09 1 1
78 Труба 700А.35.00.033-10 1 1
76 Труба 700А.35.00.033-11 1 1
68 Труба 700А.35.00.033-12 1 1
41 Труба 700А.35.00.033-38 1 1
42 Труба 700А.35.00.033-39 1 1
39 Труба 700А.35.00.033-40 1 1
43 Труба 700А.35.00.033-41 1 1
108 Труба 700А.35.00.033-43 1 1
106 Труба 700А.35.00.033-44 1 1
47 Труба 700А.35.00.033-51 1 1
59 Труба 700А.35.00.033-52 1 1
40 Труба 700А.35.00.033-66 1 1
52 Труба 700А.35.00.033-08 1 1
61 Труба 700А.35.00.033-71 1 1
60 Труба 700А.35.00.033-75 1 1
88 Кронштейн 700А.35.00.037-1 2 2
86 Кутник 700А.35.00.038 1 1
90 Трійник 700А.35.00.039 1 1
19 Місток 700А.35.00.046 1 1
64 Ніпель 700А.35.00.048 4 4
109 Трійник 700А.35.00.051 1 1
54 Трійник 700А.35.00.053 1 1
89 Штуцер 700А.35.00.054 1 1
92 Труба 700А.35.00.055 1 1
97 Труба 700А.35.00.055-01 1 1
65 Муфта 700А.35.00.057 4 4
123 Клапан 700.35.00.080 1 1
35 Кран 700.35.00.090-2 1 1
53 Клапан 700.35.00.100 1 1
70 Голівка 700.35.00.130-1 1 1
71 Голівка 700.35.00.140-1 1 1
115 Корпус 700.35.00.066 1 1
113 Штуцер 700.35.00.067 1 1
114 Кулька 700.35.00.068 1 1
72 Прокладка 700.35.00.069 2 2
5 Вилка 700.35.00.074-2 1 1
1 Вилка 700.35.00.075-1 1 1
130 Вилка 700.35.00.077-3 1 1
127 Пружина 700.35,00.079 1 1
131 Вилка 700.35.00.081 1 1
16 Важіль 700.35.00.088-1 1 1
12 Валик 700.35.00.094 1 1
10 Пружина 700.35.00.109 1 1
4 Провушина 700.35.00.113 1 1
73 Штуцер 700.35.06.019-1 1 1
56 Пробка 700.35.06.036-2 2 2
58 Вушко 700.35.06.038 4 4
32 Трійник 700.35.06.046 1 1
49 Труба 700.35.06.047-6 1 1
107 Трійник 700.35.06.051 1 1
83 Балон 700.35.13.000-1 3 3
101 Компресор 701.10.00.210 1 -
101 Компресор 700А.10.00.020 - 1
30 Втулка 700А.11.00.057-01 2 2
57 Ланка ланцюжка 700.14.00.053 14 14
13 Прокладка 700.15.00.016 2 2
25 Валик 700.17.19.055-2 1 1
133 Валик 700.17.19.055-3 2 2
80 Камера гальмівна 700.23.00.220 4 4
96 Датчик 700А.38.00.100 1 1
94 Ніпель 700.82.00.017 2 2
118 Болт М6Х16 1 1
81 Болт М8Х16 5 5
23 Болт М8Х25 5 5
74 Болт М8Х70 2 2
17 Болт М10Х45 1 1
31 Болт М10Х120 3 3
18 Гайка М8 7 7
14 Гайка М10 4 4
3 Гайка М12Х1.25 2 2
62 Гайка M16X1,5 5 5
103 Гайка 1-5 2 2
38 Гайка 1-10 20 20
46 Гайка 1-14 18 18
121 Стрічка 17-21 4 4
104 Муфта 5 2 2
37 Муфта 10 20 20
45 Муфта 14 18 18
26 Вісь 6-10в12х36 1 1
6 Вісь 6-10в12Х40 2 2
34 Пробка КГ3 1 1
87 Прокладка ФТ14Х20Х1,5 1 1
66 Рукав 10х17,5-15 2 2
98 Рукав 10х17,5-15 1 1
111 Рукав 14Х23-16 1 1
120 Рамка ХР 4 4
77 Трійник 10 2 2
50 Трійник 14 1 1
29 Кутник 1-5 1 1
99 Кутник 1-10 2 2
36 Кутник 2-10 3 3
48 Кутник 1-14 3 3
116 Хомутик ХПО-10Х7 1 1
105 Хомутик ХПО-10Х9 3 3
82 Хомутик ХПО-15Х9 6 6
122 Хомут 17-21-3 4 4
117 Шайба 6.65Г 1 1
21 Шайба 8.01 8 8
20 Шайба 8.65Г 18 18
15 Шайба 10.65Г 4 4
11 Шайба 10.01 7 7
126 Шайба 12.01 2 2
63 Шайба 16.65Г 5 5
27 Шпонка 5Х7,5 1 1
24 Шплінт 2х20 1 1
7 Шплінт 2,5х20 6 6
125 Шплінт 4Х25 1 1
128 Штифт 4Пр2заХ18 8 8
79 Штуцер 1-10 2 2
75 Штуцер 2-10 1 1
44 Штуцер 1-14 2 2
119 Шплінт ХШ 4 4
