Каталог деталей двигуна трактора К-700А зі схемою складання

Номер позиції	Найменування	Каталоговий номер	Кількість деталей в тракторі К-701	Кількість деталей в тракторі К-700
35	Двигун	700А.10.00.090	-	1
45	Кронштейн	700А.10.00.011-2	-	2
19	Патрубок	700А.10.00.012	-	1
27	Труба	700А.10.00.013	-	1
31	Труба	700А.10.00.045-3		1
26	Трубка	701.10.00.089	-	1
21	Компресор	700.10.00.020	-	1
38	Болт	700.10.00.013	-	8
20	Прокладка	700.10.00.026	-	1
29	Прокладка	700.10.00.028	-	1
47	Труба	700.10.00.029-3	-	1
1	Траверса	700.10.00.038	-	1
18	Труба	700.10.00.046	-	1
35	Хомут	700.10.00.047	-	1
39	Проставка	700А.00.10.021-1	-	1
42	Амортизатор	700.00.10.020	-	2
30	Регулятор тиску	700.10.30.000	-	4
5	Кронштейн	700А.38.00.011		1
2	Рукав	700.38.00.090	-	1
4	Втулка	700.38.00.017	-	1
3	Планка	700.38.00.018	-	2
9	Болт	М8Х16	-	2
17	Болт	М8Х20	-	2
32	Болт	М8Х70		2
43	Болт	М16Х40	-	12
48	Болт	М16Х55	-	2
41	Болт	М16Х70	-	4
37	Болт	М27Х70	-	2
12	Болт	М27Х110	-	4
46	Гайка	1-6	-	2
15	Гайка	1-2	-	3
7	Гайка	М20Х1,5	-	1
8	Датчик	ММ355	-	1
25	Стрічка	17-21	-	2
34	Стрічка	29-33	-	4
50	Муфта	6	-	2
14	Муфта	12	-	3
16	Рукав	22Х32.16	-	2
24	Рамка	ХР	-	6
13	Кутник	1-12	-	3
22	Хомут	17-21-3	-	2
33	Хомут	29-33-3	-	4
10	Шайба	8.65Г	-	4
44	Шайба	14.65Г	-	8
40	Шайба	16.65Г	-	18
6	Шайба	20.65Г	-	1
11	Шайба	27.65Г	-	6
23	Шплінт	ХШ	-	6
49	Штуцер	2-6	-	1
28	Штуцер	1-6	-	1

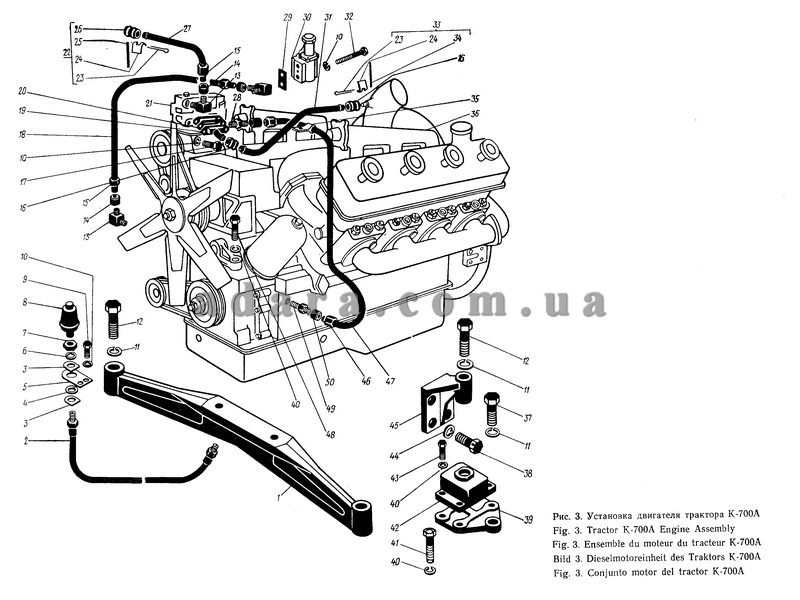

Схема двигуна трактора К-700А
