Каталог деталей двигуна трактора К-701 зі схемою складання

Номер позиції	Найменування	Каталоговий номер	Кількість деталей в тракторі К-701	Кількість деталей в тракторі К-700
49	Двигун	701.10.000-8	1	-
21	Шків (в зборі)	701.10.00.170-2	1	-
38	Труба	701.10.00.180	1	-
34	Компресор	701.10.00.210	1	-
46	Патрубок	701.10.00.015-3	1	-
56	Кронштейн	701.10.00.016-1	1	-
40	Труба	701.10.00.023-1	1	-
17	Прокладка	701.10.00.031	1	-
18	Прокладка	701.10.00.064-1	1	-
19	Шків	701.10.00.068-2	1	-
55	Кронштейн	701.10.00.074	1	-
53	Прокладка	701.10.00.077-1	1	-
52	Проставка	701.10.00.078-2	1	-
26	Труба	701.10.00.085-2	1	-
51	Планка	701.10.00.087-1	2	-
24	Трубка	701.10:00.089	2	-
20	Ступиця	701.10.00.091-1	1	-
1	Труба	701.10.00.092	1	-
42	Труба	701.10.00.114-1	1	-
54	Прокладка	701.10.00.115-1	1	-
41	Прокладка	700.10.00.026	1	-
29	Траверса	701.10.00.092	-	1
39	Проставка	701.00.10.011	4	-
2	Амортизатор	700.00.10.020	4	-
32	Регулятор	700.10.30.000	1	-
10	Кронштейн	700А.38.00.011	1	-
7	Рукав	700.38.00.090	1	-
9	Втулка	700.38.00.017	1	-
8	Планка	700.38.00.018	2	-
12	Болт	М8Х16	2	-
47	Болт	М8Х20	4	-
16	Болт	М8ХЗО	4	-
30	Болт	М8Х70	2	-
45	Болт	М10Х50	6	-
4	Болт	М16Х40	16	-
6	Болт	М27Х110	4	-
37	Гайка	М14Х1.5	8	-
14	Гайка	M20Xl,5	1	-
43	Гайка	1-6	2	-
28	Гайка	1-12	3	-
15	Датчик	ММ355	1	-
44	Муфта	6	2	-
31	Муфта	12	3	-
35	Рукав	22Х32-16	1	-
23	Рамка	ХР	6	-
22	Стрічка	17-21	4	-
48	Стрічка	29-33	2	-
27	Кутник	1-6	1	-
33	Кутник	1-12	3	-
57	Хомут	17-21-3	4	-
58	Хомут	29-33-3	2	-
11	Шайба	8.65Г	11
36	Шайба	14.65Г	8	-
3	Шайба	16.65Г	16	-
13	Шайба	20.65Г	1	-
5	Шайба	27.65Г	4	-
50	Штуцер	1-6	1	-
25	Шплінт	ХШ	1	-

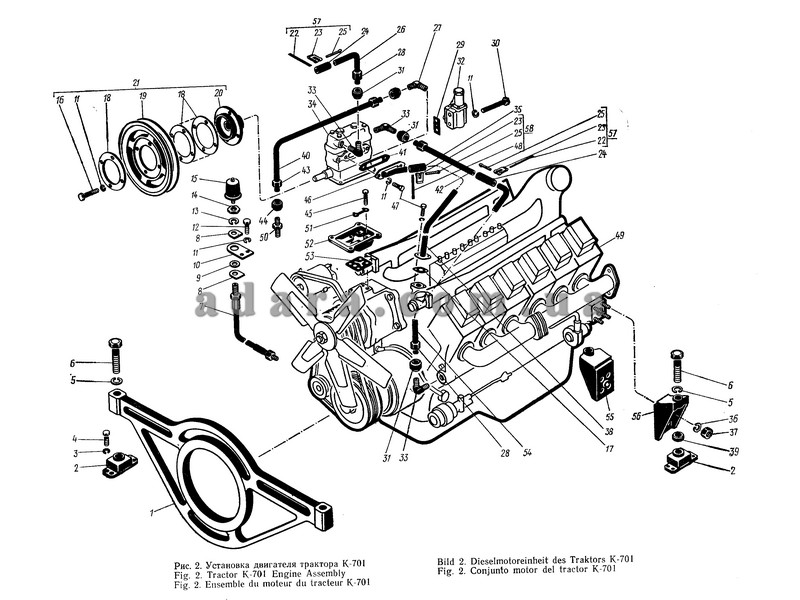

Схема двигуна трактора К-701
