Каталог деталей нагнітача К-701 і К-700А зі схемою складання

Номер позиції	Найменування	Каталоговий номер	Кількість деталей в тракторі К-701	Кількість деталей в тракторі К-700
	Нагнітач	700.15.01.000-5	1	1
5	Електродвигун МЭ-222	700.15.01.080-1	1	1
15	Манжета	700.15.01.110	1	1
19	Кришка	700.15.01.130	1	1
7	Равлик	700.15.01.011-1	1	1
22	Корпус	700.15.01.012-3	1	1
21	Крильчатка	700.15.01.014-2	1	1
11	Крильчатка	700.15.01.015-2	1	1
8	Гайка	700.15.01.017	4	4
25	Прокладка	700.15.01.019	1	1
20	Гайка	700.15.01.025-1	1	1
10	Кільце	700,15.01.059-1	3	3
27	Кільце	700.15.01.059-2	3	3
23	Прокладка	700.15.01.076-01	2	2
24	Прокладка	700.15.01.076-02	2	2
4	Прокладка	700.15.01.082	1	1
3	Кришка	700.15.01.083	1	1
18	Прокладка	700.15.01.084-01	1	1
	Прокладка	700.15.01.084-02	1	1
	Прокладка	700.15.01.084-03	1	1
17	Фланець	700.15.01.085-1	1	1
6	Шпонка	700.15.01.086	2	2
1	Болт	М6Х12	2	2
16	Болт	М6Х18	12	12
26	Гвинт	В1М6Х10	2	2
13	Гайка	AM 12Х1,25	1	1
12	Шайба стопорна	12.01	1	1
2	Шайба	6.65Г	16	16
9	Кільце	Б12	1	1
14	Кільце	Б25	1	1

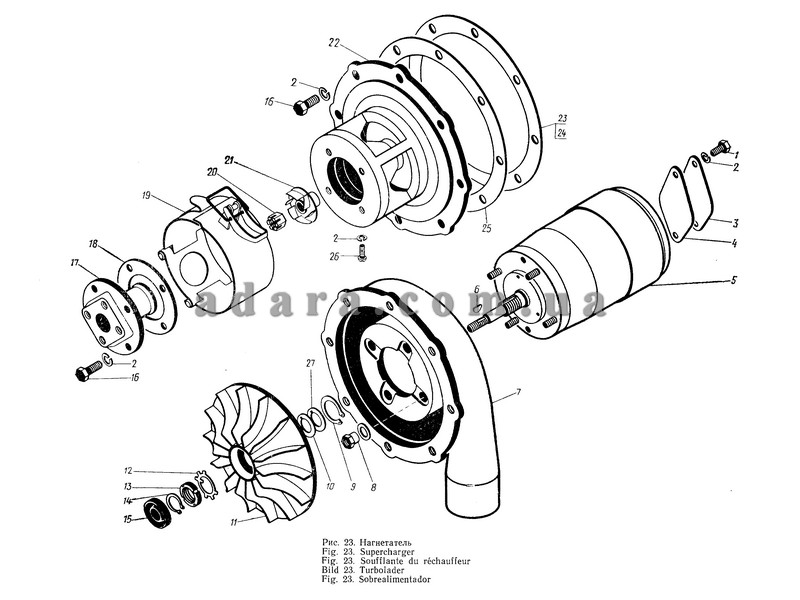

Схема нагнітача К-701 і К-700А
