Каталог деталей роздаткового вала КПП К-701 і К-700А зі схемою складання

Номер позиції	Найменування	Каталоговий номер	Кількість деталей в тракторі К-701	Кількість деталей в тракторі К-700
27	Вал роздавальний	700А.17.01.163	1	1
3	Фланець	700А.17.01.160	2	2
25	Шестерня	700А.17.01.087-1	1	1
19	Шестерня	700А.17.01.088	1	1
36	Вал	700А.17.01.145	1	1
38	Кришка	700А.17.01.147-1	1	1
6	Кільце	700А.17.01.156	2	2
20	Муфта	700A.17.01.169	1	1
72	Кільце	700A.17.01.359	1	1
18	Кільце	700A.17.01.479-03	1	1
24	Кільце	700А.17.01.479-04	1	1
1	Гайка	700А.17.01.492	2	2
39	Кришка	700.17.01.340-2	1	1
9	Обойма	700.17.01.350-1	1	1
29	Втулка	700.17.01.159-2	1	1
21	Муфта	700.17.01.171-1	1	1
35	Муфта	700.17.01.174-2	1	1
7	Обойма	700.17.01.178	1	1
13	Прокладка	700.17.01.179	1	1
14	Фіксатор	700.17.01.293	6	6
40	Прокладка	700.17.01.313	1	1
30	Обойма	700.17.01.328-1	1	1
15	Пружина	700.17.01.401	6	6
31	Кільце	700.17.01.488	1	1
2	Кільце	700.23.02.037-1	2	2
4	Болт	М12Х25	7	7
26	Болт	М12ХЗО	8	8
34	Кільце	В100	1	1
17	Кільце	В140	1	1
23	Кільце	В150	1	1
11	Кільце	В160	2	2
33	Кільце	В 180	1	1
16	Підшипник	118	2	2
22	Підшипник	120	2	2
37	Підшипник	218	1	1
32	Підшипник	220	1	1
28	Підшипник	943/50	1	1
10	Підшипник	2218К	1	1
8	Манжета	2.1-110Х135-3	2	2
5	Шайба	12.65Г	15	15
41	Штифт	8Пр22аХ18	1	1

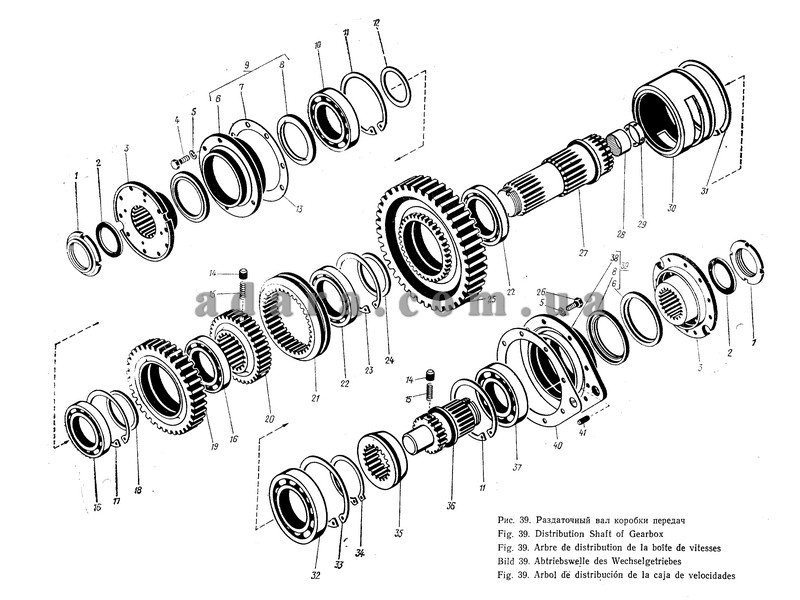

Схема роздаткового вала КПП К-701 і К-700А
