Каталог деталей ведучого вала КПП (4 фрикціон) К-701 і К-700А зі схемою складання

Номер позиції	Найменування	Каталоговий номер	Кількість деталей в тракторі К-701	Кількість деталей в тракторі К-700
	Вал ведучий	700А.17.01.010-2	1	1
20	Опора	700А.17.01.020-1	1	1
7	Обйма	700А.17.01.030	1	1
37	Диск	700А.17.01.060-2	1	1
47	Фрикціон	700А.17.01.150	1	1
31	Барабан	700А.17.01.520	1	1
16	Кільце	700А.17.01.016-1	1	1
17	Упор	700А.17.01.025	2	2
46	Втулка	700А.17.01.029-2	1	1
45	Шестерня	700А.17.01.031-3	1	1
39	Пружина	700А.17.01.034-1	11	11
32	Диск	700А.17.01.037-1	6	6
33	Диск	700А.17.01.038-2	5	5
25	Шестерня	700А.17.01.039-4	1	1
29	Барабан	700А.17.01.041-4	1	1
35	Диск лівий	700А.17.01.042-1	1	1
42	Шестерня	700А.17.01.043-2	1	1
11	Прокладка	700А.17.01.071	2	2
34	Кільце	700А.17.01.101-1	1	1
44	Кільце	700А.17.01.106-2	1	1
5	Фланець	700А.17.01.319	1	1
15	Манжета	700А.17.01.324	2	2
2	Гайка	700.17.01.021-2	1	1
18	Втулка	700.17.01.022-2	1	1
13	Кільце	700.17.01.023-2	2	2
12	Кільце	700.17.01.024-2	1	1
8	Гвинт	700.17.01.025-1	1	1
23	Втулка	700.17.01.026-5	1	1
21	Кільце	700.17.01.027	1	1
27	Кільце	700.17.01.028	1	1
28	Кільце	700.17.01.029	1	1
40	Стакан	700.17.01.033-1	11	11
10	Гвинт	700.17.01.044	1	1
22	Втулка	700.17.01.062	1	1
9	Прокладка	700.17.01.117	4	4
14	Манжета	700.17.01.324-1	2	2
41	Манжета	700.17.01.324-2	1	1
3	Кільце	700.17.01.399	1	1
4	Шайба	700.17.01.408	5	5
1	Гвинт	700.17.01.428	1	1
38	Кільце	700.17.01.458-1	1	1
36	Кільце	700.17.01.459	2	2
48	Кільце	B110	1	1
26	Кільце	B125	1	1
30	Кільце	1B180	1	1
6	Манжета	21-75Х100-4	1	1
43	Підшипник	70-114	2	2
19	Підшипник	2312KM	1	1
24	Підшипник	12212K1	2	2

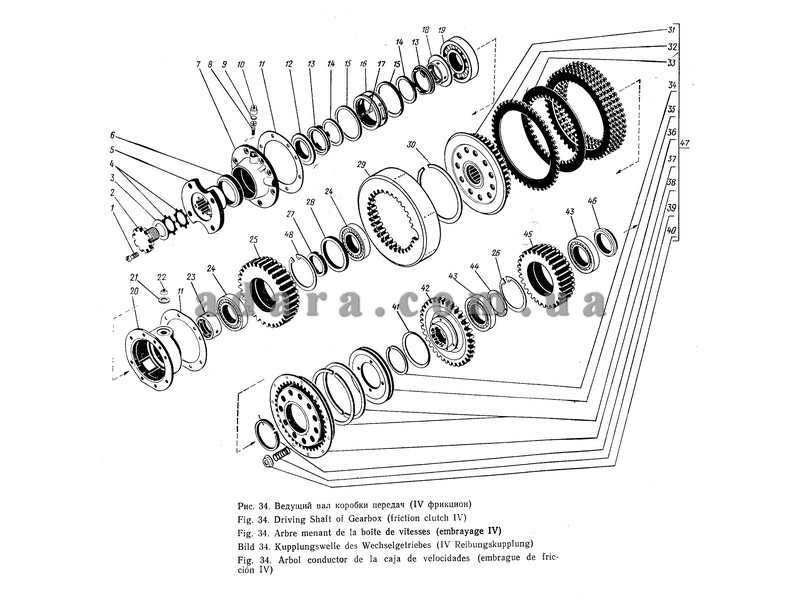

Схема ведучого вала КПП (4 фрикціон) К-701 і К-700А
