Каталог деталей управління двигуном К-700А зі схемою складання

Управління двигуном трактора К-700А

Акселератор

Система охолодження двигуна трактора К-701

Малюнок	Номер позиції	Найменування	Каталоговий номер	Кількість деталей в тракторі К-701	Кількість деталей в тракторі К-700
11		Управління двигуном	700A.11.08.000	-	1
11	44	Тяга	700А.11.08.030-1	-	1
	43	Тяга	700А.11.08.040	-	1
	42	Валик	700А.11.08.140-1	-	1
	28	Педаль	700А.11.08.160	-	1
	30	Упор	700А.11.08.170	-	1
	38	Валик	700А.11.08.022-1	-	1
	29	Кронштейн	700А.11.08.024	-	2
	19	Рукоятка	700.11.08.190-1	-	1
	16	Привід	700.11.08.200-2	-	1
	34	Тяга	700.11.08.240-01	-	1
	36	Тяга	700.11.08.250-01	-	1
	27	Тяга	700.11.08.350	-	1
	20	Валик	700.11.08.440	-	1
	25	Валик	700.11.08.450	-	1
	8	Серьга	700.11.08.590	-	1
	35	Вилка	700.11.08.062	-	2
	22	Кронштейн	700.11.08.066	-	4
	12	Пружина	700.11.08.079-1	-	1
	23	Упор	700.11.08.081-1	-	2
	2	Штуцер	700.11.08.113-1	-	1
11	3	Кронштейн	700.11.08.114	-	1
	10	Болт	700.11.08.132	-	1
	11	Планка	700.11.08.137	-	1
	39	Важіль	700.11.08.138-1	-	1
	37	Важіль	700.11.08.139-01	-	3
	24	Важіль	700.11.08.139-02	-	2
	15	Кільце	700.11.00.035-1	-	1
	40	Вісь	700.17.19.055-4	-	1
	9	Пружина	700.17.19.077-1	-	1
	31	Болт	М8Х16	-	2
	7	Болт	М8Х25	-	21
	1	Болт	М8Х40	-	8
	13	Гайка	М8	-	7
	5	Гайка	М10	-	1
	18	Гайка	М12Х1.25	-	1
	26	Вісь	6-6в12х25	-	9
	33	Шайба	6.01	-	9
	14	Шайба	8.01	-	9
	6	Шайба	8.65Г	2	-
	4	Шайба	10.65Г	-	1
	17	Шайба	12.01	2	-
	32	Шплінт	1,6х14	-	9
	41	Шплінт	2Х20	-	1
	21	Шпонка	3Х5	-	4
12		Акселератор	700А.11.08.020	1	1
	37	Кронштейн	700А.11.08.060	1	1
	44	Тяга	700А.11.08.150	1	1
	10	Сектор	700А.11.08.180	1	1
	41	Рукоятка	700А.11.08.190	1	1
	39	Рукоятка	700А.11.08.200	1	1
	35	Кронштейн	700А.11.08.011	1	1
	29	Тормозок	700.11.08.100	1	1
	38	Корпус	700.11.08.110	1	1
12	22	Стакан	700.11.08.150	1	1
	4	Куліса	700.11.08.340	1	1
	1	Тяга	700.11.08.410	1	1
	19	Шестерня	700.11.08.018	1	1
	15	Кришка	700.11.08.021	1	1
	17	Шайба	700.11.08.023	1	1
	27	Кришка	700.11.08.026	1	1
	23	Направляюча	700.11.08.027	1	1
	25	Сухарик	700.11.08.028	1	1
	26	Палець	700.11.08.029-1	1	1
	24	Пружина	700.11.08.031	1	1
	21	Стакан	700.11.08.032	1	1
	31	Шайба	700.11.08.043	1	1
	16	Прокладка	700.11.08.044	1	1
	14	Прокладка	700.11.08.045	1	1
	36	Штифт	700.11.08.046	1	1
	29	Штифт	700.11.08.063	2	2
	13	Болт	700.11.08.064	1	1
	3	Серьга	700.11.08.097-1	1	1
	40	Ручка	700.17.17.035	1	1
	32	Болт	М8ХЗО	2	2
	7	Болт	М10Х20	2	2
	28	Гвинт	В2М8Х16	4	4
	2	Гайка	М8	17	17
	30	Гайка	М27Х2	1	1
	9	Вісь	б-6в12Х25	2	2
	42	Вісь	6-10в12х65	1	1
	11	Шайба	6.01	2	2
	33	Шайба	8.65Г	34	34
	34	Шайба	8.01	9	9
	8	Шайба	10.65Г	2	2
	6	Шайба	10.01	3	3
	12	Шплінт	1,6Х4	2	2
12	43	Шплінт	2,5Х20	1	1
	5	Шплінт	3,2Х20	1	1
	18	Накладка	25 7112 4303	2	2
13	11	Болт	М8Х25	5	-
	24	Болт	М12ХЗО	2	-
	34	Болт	2М12Х45	2	-
	17	Болт	ЗМ12Х55	4	-
	9	Гайка	М8	22	-
	12	Гайка	М12	10	-
	39	Гайка	М12	2	-
	3	Стрічка	17-21	4	-
	36	Стрічка	38-44	4	-
	32	Стрічка	56-62	4	-
	27	Стрічка	80-88	6	-
	30	Стрічка	88-96	2	-
	8	Прокладка	ФТ12Х18Х1,5	4	-
	4	Рамка	ХР	20	-
	42	Хомут	17-21-3	4	-
	46	Хомут	38-44-3	4	-
	45	Хомут	56-62-3	4	-
	43	Хомут	80-88-3	6	-
	44	Хомут	88-96-3	2	-
	10	Шайба	8.01	4	-
	22	Шайба	12.65Г	2	-
	38	Шплінт	3,2Х32	2	-
	5	Шплінт	ХШ	20	-

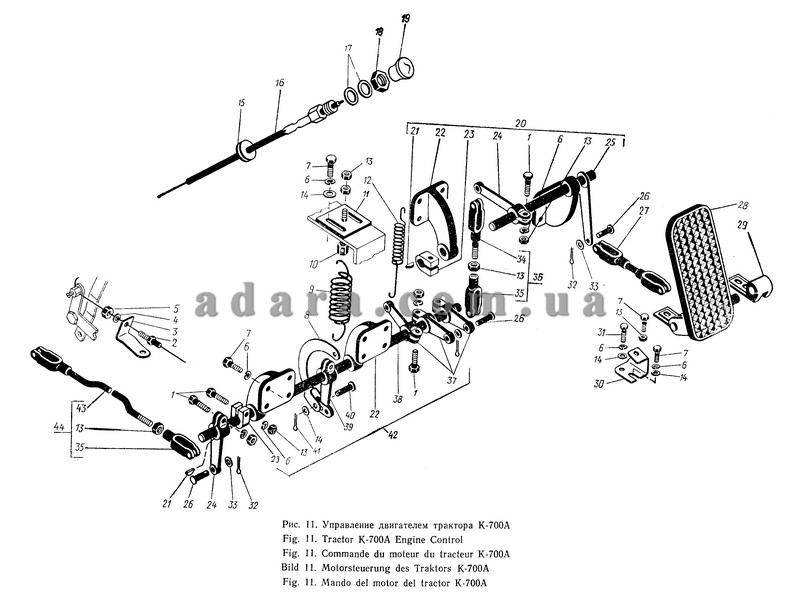

Схема управління двигуном К-700А
