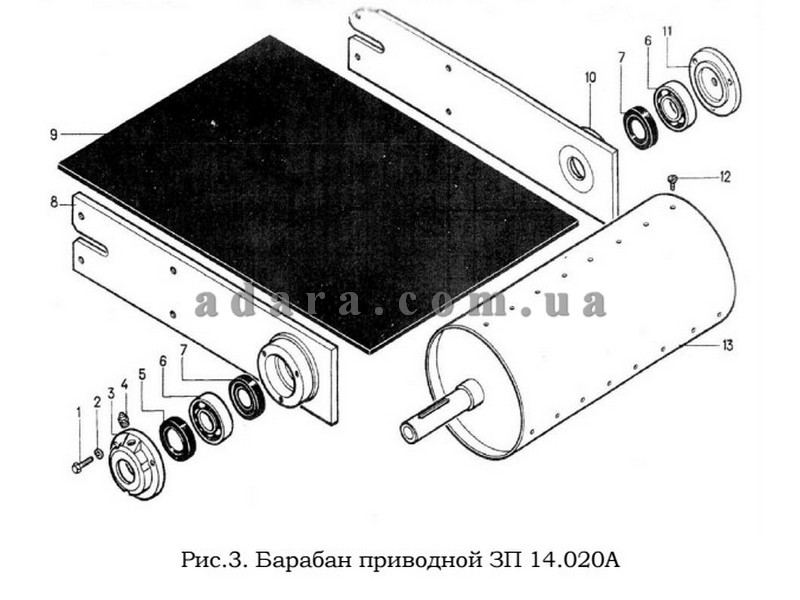

№ позиції на малюнку |
Позначення |
Найменування |
Куди входить |
Матеріал |
Маса, кг |
|
Позначення складальної одиниці |
Кількість на одну складальну одиницю |
|||||
| Манжети ГОСТ 8752-79: | ||||||
| 1 | Болт М 6-6gХ20.58.099 ГОСТ 7798-70 | ЗП 14.000 | 6 | 0,005 | ||
| 2 | Шайба 6.655.099 ГОСТ 6402-70 |
ЗП 14.000 | 6 | 0,0004 | ||
| 3 | ЗП 14.112 | Кришка прохідна | ЗП 14.000 | 1 | СЧ-120 ГОСТ 1412-85 | 0,477 |
| 4 | Масленка 1.2УХЛ 1 ГОСТ 19583-74 |
ЗП 14.000 | 2 | 0,006 | ||
| 5 | 1-2-30Х52-1 | ЗП 14.000 | 1 | 0,021 | ||
| 6 | Підшипник 1206 ГОСТ 5720-75 |
ЗП 14.000 | 2 | 0,320 | ||
| 7 | 1-2-35Х58-1 | ЗП 14.000 | 2 | 0,03 | ||
| 8 | ЗП 14.110 | Корпус підшипника | ЗП 14.000 | 1 | 4,358 | |
| 9 | ЗП 14.001 | Обшивка 400*650 | ЗП 14.000 | 1 | Ремінь 450-5-БКНЛ-65 ГОСТ 23-831-79 |
1,72 |
| 10 | ЗП 14.150 | Корпус підшипника | ЗП 14.000 | 1 | 4,358 | |
| 11 | ЗП 14.109 | Кришка глуха | ЗП 14.000 | 1 | СЧ-120 ГОСТ 1412-85 | 0,435 |
| 12 | Гвинт В1М6-6gХ12.58.099 ГОСТ 17475-80 | ЗП 14.000 | 36 | 0,004 | ||
| 13 | ЗП 14.350 | Барабан | ЗП 14.000 | 1 | 13,379 | |
