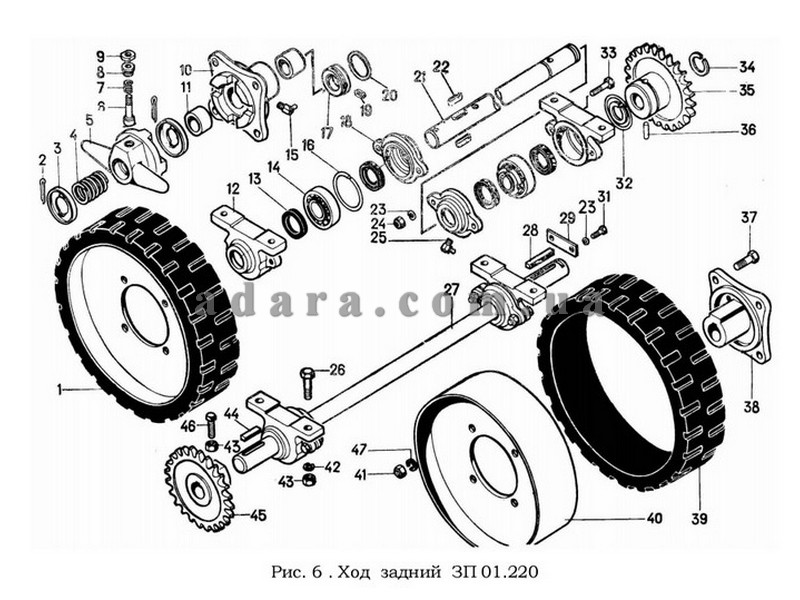

№ позиції на малюнку |
Позначення |
Найменування |
Куди входить |
Матеріал |
Маса, кг |
|
Позначення складальної одиниці |
Кількість на одну складальну одиницю |
|||||
| 1 | ЗПТ 1-6-2 | Колесо обгумоване | ЗП 01.220 | 2 | 11,7700 | |
| 2 | Шплінт 6,3 х 40.019 ГОСТ 397-79 | ЗП 01.220 | 2 | 0,0110 | ||
| 3 | ЗМ 01.435 | Шайба | ЗП 01.220 | 2 | СтЗ ГОСТ 16523-70 | 0,0670 |
| 4 | ЗП01.626 | Пружина | ЗП 01.220 | 1 | Дріт П-3 ГОСТ 9386-75 |
0,0350 |
| 5 | ЗП 01.102 | Напівмуфта | ЗП 01.220 | 1 | СЧ 20 ГОСТ 1412-79 | 1,7900 |
| 6 | ЗП 01.631 | Фіксатор | ЗП 01.220 | 1 | Сталь 35 ГОСТ 1051-73 |
0,0260 |
| 7 | ЗП 01.628 | Пружина | ЗП 01.220 | 1 | Дріт П-3 ГОСТ 9389-75 |
0,0010 |
| 8 | ЗП 01.632 | Втулка | ЗП 01.220 | 1 | Ст 3 ГОСТ 535-79 | 0,0200 |
| 9 | ЗП 01.629 | Кнопка | ЗП 01.220 | 1 | Сталь 35 ГОСТ 1051-73 |
0,0300 |
| 10 | ЗМ 01.180 | Ступиця | ЗП 01.220 | 1 | 3,3180 | |
| 11 | Втулка НЕН 400003 | ЗМ 01.180 | 2 | Суміші порошків | 0,0620 | |
| 12 | Корпус підшипника | ЗП 01.220 | 4 | СЧ 20 ГОСТ 1412-79 | 1,4900 | |
| 13 | Манжетка 12-30 х 52-1 ГОСТ 8752-79 | ЗП 01.220 | 8 | 0,0210 | ||
| 14 | Підшипник 11206 ГОСТ 8545-75 |
ЗП 01.220 | 4 | 0,4500 | ||
| 15 | Масленка 2.2.45.Ц6хр ГОСТ 19853-74 | ЗП 01.220 | 1 | 0,0060 | ||
| 16 | Кільце розпірне | ЗП 01.220 | 2 | Дріт 4,0-0-4 ГОСТ 3282-74 | 0,0200 | |
| 17 | ЗМ 01.623 | Кільце 30 | ЗП 01.220 | 1 | Сталь 35 ГОСТ 1051-73 |
0,1570 |
| 18 | Кришка підшипника | ЗП 01.220 | 4 | СЧ 20 ГОСТ 1412-79 | 0,5000 | |
| 19 | ВинтВМ10-8ц х 14.22.Н.019 ГОСТ 1476-84' |
ЗП 01.220 | 2 | 0,0070 | ||
| 20 | Кільце 50П 019 ГОСТ 2833-77 |
ЗП 01.220 | 1 | 0,0008 | ||
| 21 | ЗП 01.625 | Вал | ЗП 01.220 | 1 | Сталь 35 ГОСТ 1051-73 |
4,9850 |
| 22 | Шпонки ГОСТ 23360-78: 8 х 7 х 36 | ЗП 01.220 | 2 | 0,0150 | ||
| 44 | 2-8 х 7 х 50 | ЗП 01.220 | 1 | 0,0220 | ||
| 28 | 2-8 х 7 х 63 | ЗП 01.220 | 1 | 0,0270 | ||
| 23 | Шайби ГОСТ 6402-70: 8.65Г.09Э | ЗП 01.220 | 10 | 0,0009 | ||
| 42 | 10.65Г.099 | ЗП 01.220 | 8 | 0,0010 | ||
| 47 | 12.65Г.099 | ЗП 01.220 | 8 | 0,0030 | ||
| 24 | Гайка М8.5.099 ГОСТ 5915-70 |
ЗП 01.220 | 8 | 0,0050 | ||
| 25 | Масленка 2.2.90.Ц6хр ГОСТ 19853-74 | ЗП 01.220 | 1 | 0,0060 | ||
| 27 | ЗП 01.627 | Вал | ЗП 01.220 | 1 | Сталь 35 ГОСТ 1051-73 |
4,3290 |
| 29 | ЗП 14.502 | Планка | ЗП 01.220 | 1 | Ст 3 ГОСТ 535-79 | 0,0600 |
| 31 | Болти ГОСТ 7796-70: М8 х 16.58.099 |
ЗП 01.220 | 2 | 0,0100 | ||
| 37 | М12 х 35.58.099 | ЗП 01.220 | 8 | 0,0420 | ||
| 32 | Кільце 6.65Г ГОСТ 13942-80 |
ЗП 01.220 | 2 | 0,0001 | ||
| 33 | Болти ГОСТ 7795-70: М8 х 45.58.099 |
ЗП 01.220 | 8 | 0,0200 | ||
| 26 | М10 х 40.58.099 | ЗП 01.220 | 8 | 0,0300 | ||
| 34 | Кільце 6511 019 ГОСТ 2833-77 |
ЗП 01.220 | 1 | 0,0016 | ||
| 35 | ЗП 01.340 | Зірочка | ЗП 01.220 | 1 | 2,0250 | |
| 36 | ЗП 01.646 | Штифт | ЗП 01.220 | 1 | Сталь 35 ГОСТ 1050-74 |
0,0190 |
| 38 | ЗА 01.104 | Ступиця | ЗП 01.220 | 1 | СЧ 20 ГОСТ 1412-79 | 2,2800 |
| 39 | ИЖ 2162 | Безбандажна масивна шина | ЗПТ 1-6-2 | 2 | 6,7300 | |
| 40 | ЗПТ 1-6-2-1 | Обід колеса | ЗПТ 1-6-2 | 2 | 5,0400 | |
| 41 | Гайка М12.5.089 ГОСТ 5915-70 |
ЗП 01.220 | 8 | 0,0150 | ||
| 43 | Гайка М10.5.099 ГОСТ 5915-70 |
ЗП 01.220 | 9 | 0,0110 | ||
| 45 | ЗП 01.360 | Зірочка | ЗП 01.220 | 1 | 2,0220 | |
| 46 | Гвинт ВМ10-8ц х 25.22Н.019 ГОСТ 1485-84 |
ЗП 01.220 | 1 | 0,0180 | ||
