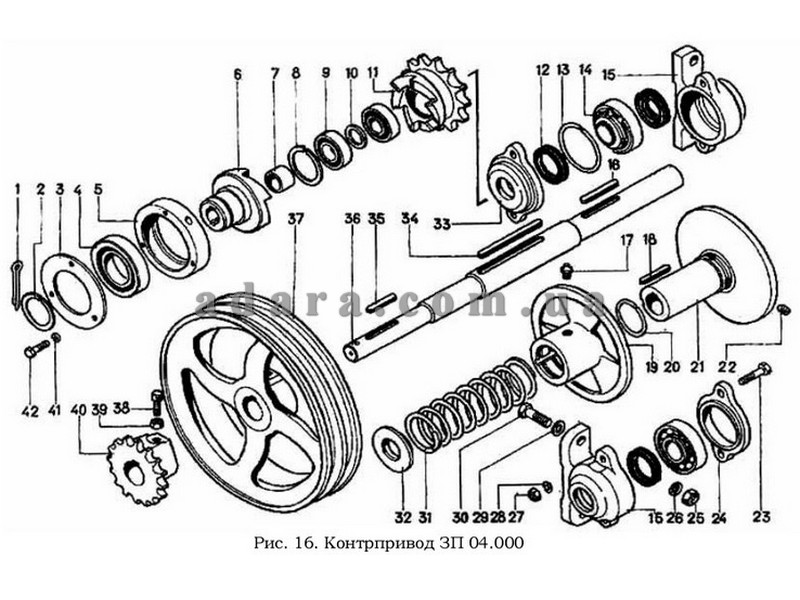

№ позиції на малюнку |
Позначення |
Найменування |
Куди входить |
Матеріал |
Маса, кг |
|
Позначення складальної одиниці |
Кількість на одну складальну одиницю |
|||||
| 1 | Шплінт 8 х 50.019 ГОСТ 397-79 | ЗП 04.000А | 1 | Низьковуглецевий дріт | 0,0230 | |
| 1 | Підшипник 80209 ГОСТ 7242-81 | ЗП 04.000А | 1 | 0,4200 | ||
| 2 | Кільце 6 45 65Г ГОСТ 13942-80 |
ЗП 04.000А | 1 | 0,0001 | ||
| 3 | ЗП 04.404 | Кришка | ЗП 04.000А | 1 | Ст. Зпс ГОСТ 16523-70 | 0,0980 |
| 5 | ЗП 04.806 | Корпус | ЗП 04.000А | 1 | Труба 114 х18 ГОСТ 8732-78 |
0,8040 |
| 6 | 04.607 | Напівмуфта | ЗП 04.000А | 1 | Сталь 20 ГОСТ 1050-74 | 1,1550 |
| 7 | ЗП 04.801 | Втулка | ЗП 04.000А | 1 | Труба 32 х 4,5 ГОСТ 8732-78 |
0,0670 |
| 8 | Кільце 6 52.65Г ГОСТ 13943-80 |
ЗП 04.000А | 1 | 0,0008 | ||
| 9 | Підшипник 180205 ГОСТ 8882-75 | ЗП 04.000А | 2 | 0,1400 | ||
| 10 | ЗП 04.612 | Кільце | ЗП 04.000А | 1 | Дріт 3.0-0-4 ГОСТ 3262-74 |
0,0050 |
| 11 | ЗП 04.302 | Зірочка | ЗП 04.000А | 1 | Відливка 25 Л-П ГОСТ 977-75 |
1,2550 |
| 11 | Підшипник 11206 ГОСТ 8545-75 | ЗП 04.000А | 2 | 0,4500 | ||
| 12 | Манжета 1.2-30 х 52-1 ГОСТ 8752-79 | ЗП 04.000А | 3 | 0,0210 | ||
| 13 | Н 026.504 | Кільце розпірне | ЗП 04.000А | 1 | Дріт 4.0-0-4 ГОСТ 3282-74 |
0,0200 |
| 15 | Н 026.058 | Корпус підшипника | ЗП 04.000А | 2 | СЧ 20 ГОСТ 1412-79 | 1,4300 |
| 17 | Масленка 1.2.Ц6Хр ГОСТ 19853-74 | ЗП 04.000А | 3 | 0,0062 | ||
| 19 | ЗП 04.105 | Диск | ЗП 04.000А | 1 | СЧ 20 ГОСТ 1412-79 | 2,5850 |
| 20 | Кільце 55 П 019 ГОСТ 2833-77 |
ЗП 04.000А | 1 | 0,0009 | ||
| 21 | ЗП 04.104 | Диск | ЗП 04.000А | 1 | СЧ 20 ГОСТ 1412-79 | 2,7750 |
| 22 | Гвинт BM10-8q х 16.22Н.019 ГОСТ 1476-84 |
ЗП 04.000А | 2 | 0,0140 | ||
| 23 | Болт М8 х 40.58.099 ГОСТ 7795-70 | ЗП 04.000А | 4 | 0,0400 | ||
| 24 | Н 026.226 | Кришка підшипника | ЗП 04.000А | 1 | СЧ 20 ГОСТ 1412-79 | 0,3700 |
| 27 | Гайки ГОСТ 5915-70: М 8.5.099 |
ЗП 04.000А | 4 | 0,0050 | ||
| 39 | M 10.5.099 | ЗП 04.000А | 2 | 0,0110 | ||
| 25 | М12.5.099 | ЗП 04.000А | 4 | 0.0150 | ||
| 29 | Шайба 12.02.СТ.3.099 ГОСТ 6958-78 | ЗП 04.000А | 4 | Ст. 3 ГОСТ 380-71 | 0,0200 | |
| 30 | Болт М12 х 4'5.58.099 ГОСТ 7796-70 | ЗП 04.000А | 4 | 0,0510 | ||
| 31 | ЗП 04.605 | Пружина | ЗП 04.000А | 1 | Дріт П-5,0 ГОСТ 9389-75 |
0,2800 |
| 32 | ЗП 04.405 | Шайба | ЗП 04.000А | 1 | Ст. Зпс ГОСТ 14637-79 | 0,1040 |
| 33 | Н 026.163 | Кришка підшипника | ЗП 04.000А | 1 | СЧ 20 ГОСТ 1412-79 | 0,5000 |
| 35 | Шпонки ГОСТ 23360-78: 8 х 7 х 50 | ЗП 04.000А | 2 | Сталь чистотягнута для шпонок | 0,0220 | |
| 16 | 8 х 7 х 70 | ЗП 04.000А | 1 | Сталь чистотягнута для шпонок | 0,0300 | |
| 18 | 10x8x50 | ЗП 04.000А | 1 | Сталь чистотягнута для шпонок | 0,0310 | |
| 34 | 10 х 8 х 125 | ЗП 04.000А | 1 | 0,0700 | ||
| 36 | ЗП 04.606 | Вал | ЗП 04.000А | 1 | Сталь 45 ГОСТ 1051-73 | 3,9580 |
| 37 | ЗП 04.103 | Шків | ЗП 04.000А | 1 | СЧ 20 ГОСТ 1412-79 | 7,5880 |
| 38 | Гвинт BM10-8q х 25.22Н.019 ГОСТ 1485-84 |
ЗП 04.000А | 2 | 0,0180 | ||
| 40 | ЗП 04.611 | Зірочка | ЗП 04.000А | 1 | Сталь 45 ГОСТ 1050-74 | 0,9600 |
| 41 | Шайби ГОСТ 6402-70: 6.65Г.099 | ЗП 04.000А | 3 | Сталь 65 | 0,0004 | |
| 26 | 12.65Г.099 | ЗП 04.000А | 4 | Сталь 65 | 0,0030 | |
| 28 | 8.65Г.099 | ЗП 04.000А | 4 | Сталь 65 | 0,0009 | |
| 42 | Болт Мб х 15.58.099 ГОСТ 7798-70 | ЗП 04.000А | 3 | 0,0050 | ||
