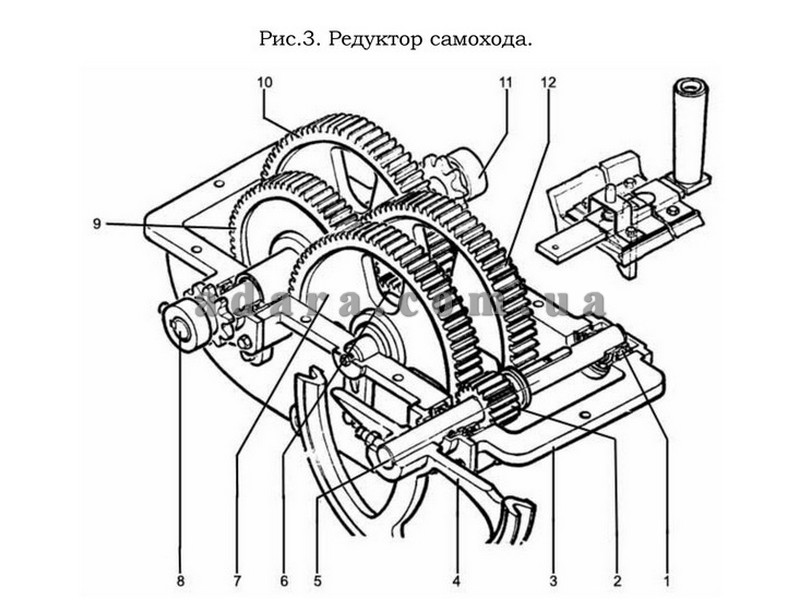

Схема редуктора самоходу зернокидача ЗМ-60А

Схема редуктора самоходу зернокидача ЗМ-60А

№ позиції на малюнку

Позначення

Найменування
1 11205 Підшипник ГОСТ 8545-75
2 ОВБ 6115 Шестерня Z-17
3 ЗА 07.103 Корпус
4 Н 209.015А Шків
5 ЗА 07.604 Вал
6 ЗА 07.603 Шестерня Z-37
7 ЗМ 07.113 Шестерня Z-82
8 ЗА 07.605 Вал
9 ЗА 07.101 Шестерня Z-62
10 ЗА 07.102 Шестерня Z-82
11 ЗП 07.608 Зірочка Z-10
12 ЗА 07.601 Шестерня Z-17
13 ОВИ 06.605 Вісь
