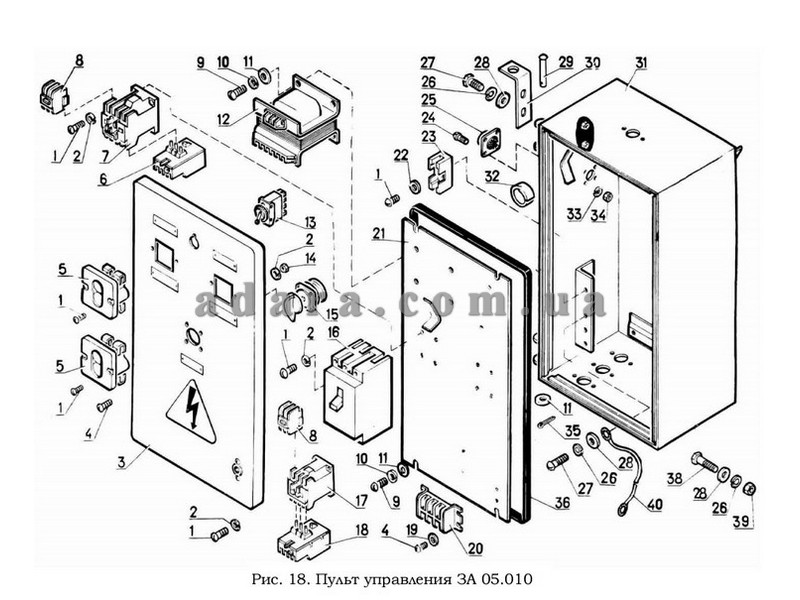

№ позиції на малюнку |
Позначення |
Найменування |
Куди входить |
Матеріал |
Маса, кг |
|
Позначення складальної одиниці |
Кількість на одну складальнуї одиницю |
|||||
| 3 | ЗА 05.060 | Дверця | ЗА 05.010 | 1 | 2,5800 | |
| 5 | Пост кнопковий ПКЕ-622-2У2 ТУ 16-526.216-71 |
ЗА 05.010 | 2 | 0,1640 | ||
| 6 | Реле електротеплове РТЛ-101604;1у=11, 1А ТУ 16-623.549-78 | ЗА 05.010 | 1 | 0,1630 | ||
| 7 | Пускач ПМЛ-210004; 380В ТУ 16-526.437-78 |
ЗА 05.010 | 1 | 0,5330 | ||
| 8 | Приставка контактна ПКЛ-2004;2з. к. ТУ 16-523.544-78 | ЗА 05.010 | 2 | 0,0300 | ||
| 12 | Трансформатор понижуючий ТБС2-01 виконання 5 380/12 В ТУ 16-517.969-76 |
ЗА 05.010 | 1 | 3,3000 | ||
| 13 | Перемикач ПЕ-021 виконання 1 ТУ 16-526.408-82 |
ЗА 05.010 | 1 | 0,1450 | ||
| 15 | Вимикач ПКУ-3-11СО 106 ТУ 16-526.047-74 |
ЗА 05.010 | 1 | 0,3150 | ||
| 16 | Вимикач АП 50БЗМУЗ 1н = 25А, 1стс=101н триполюсний УР-20 ТУ 16-522.139-78 |
ЗА 05.010 | 1 | 1,3000 | ||
| 17 | Пускач ПМЛ-110004; 380В ТУ 16-526.437-78 |
ЗА 05.010 | 1 | 0,3200 | ||
| 18 | Реле електротеплове РТЛ-101404'; 1у = 8,6А ТУ 16-523.549-78 |
ЗА 05.010 | 1 | 0,1630 | ||
| 20 | Блок зажимів БЗН19-2531205ВООУ2 ТУ 16-526.108-75 |
ЗА 05.010 | 3 | 0,1300 | ||
| 21 | ЗА 05.070 | Панель | ЗА 05.010 | 1 | 3,2750 | |
| 22 | Шайби ГОСТ 11371-78 4.02.096 | ЗА 05.010 | 1 | 0,0003 | ||
| 19 | 5.02.096 | ЗА 05.010 | 4 | 0,0004 | ||
| 11 | 6.02.099 | ЗА 05.010 | 10 | 0,0010 | ||
| 28 | 8.02.099 | ЗА 05.010 | 6 | 0,0020 | ||
| 23 | Запобіжник ППТ-10 вставка ВТФ-6 1н = 6А | ЗА 05.010 | 1 | 0,0500 | ||
| 24 | Гвинти ГОСТ 17473-80 BlM3-8q х 14.58.096 |
ЗА 05.010 | 4 | 0,0007 | ||
| 1 | BlM4-8q х 16.58.096 | ЗА 05.010 | 11 | 0,0010 | ||
| 4 | BlM5-8qx 12.58.096 | ЗА 05.010 | 2 | 0,0010 | ||
| 9 | BlM6-8q x 12.58.099 | ЗА 05.010 | 8 | 0,0020 | ||
| 27 | BlM8-8q x 16.58.099 | ЗА 05.010 | 3 | 0,0070 | ||
| 25 | Роз'єм штепсельний ШР 28 П6НГ5 |
ЗА 05.010 | 1 | 0,1700 | ||
| 27 | Болт М8 х 20.58.099 ГОСТ 7796-70 |
ЗА 05.010 | 2 | 0,0120 | ||
| 29 | СММ 14.603 | Вісь | ЗА 05.010 | 2 | Заготівля болта | |
| 30 | ЗП 05.506 | Кронштейн | ЗА 05.010 | 1 | Стрічка Юпс-М--4-3 х 30 ГОСТ 503-81 |
0,0990 |
| 31 | ЗА 05.050 | Корпус | ЗА 05.010 | 1 | 6,9040 | |
| 32 | ЗА 05.016 | Прокладка | ЗА 05.010 | 3 | Картон електроізоляційний | 0,0020 |
| 33 | Шайби ГОСТ 6402-70: 3.65Г.096 | ЗА 05.010 | 4 | 0,0008 | ||
| 2 | 4.65Г.096 | ЗА 05.010 | 10 | 0,0001 | ||
| 10 | 6.65Г.099 | ЗА 05.010 | 8 | 0,0004 | ||
| 26 | 8.65Г.099 | ЗА 05.010 | 6 | 0.0009 | ||
| 34 | Гайки ГОСТ 5927-70: МЗ.6.096 | ЗА 05.010 | 4 | 0,0003 | ||
| 14 | М4.6.096 | ЗА 05.010 | 4 | 0,0008 | ||
| 39 | М8.6.096 | ЗА 05.010 | 2 | 0,0016 | ||
| 35 | Шплінт 1,6 х 10.019 ГОСТ 397-79 |
ЗА 05.010 | 2 | 0,0001 | ||
| 36 | ЗА 05.015 | Прокладка | ЗА 05.010 | 1 | Пластина губчаста Гр1 | 0,1250 |
| 38 | Болт М8 х 25.58.099 ГОСТ 7798-70 | ЗА 05.010 | 1 | 0,0150 | ||
| 40 | ЗА 05.130 | Провід | ЗА 05.010 | 1 | ||
