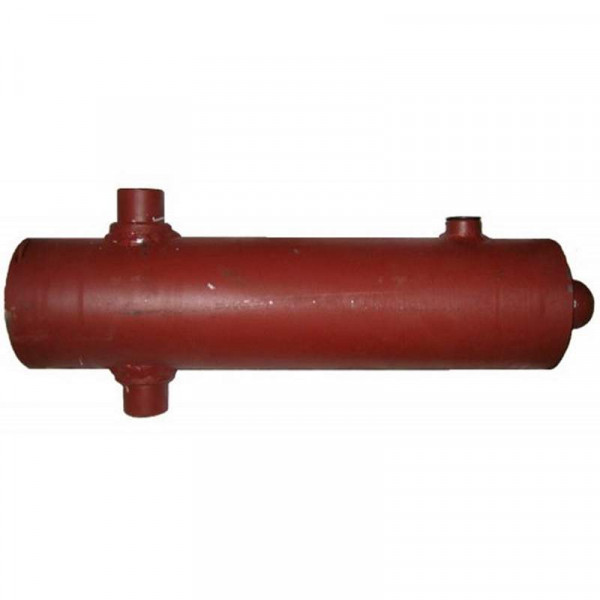

Гідроциліндр підйому кузова МАЗ із цапфами 3-х штоковий (реставрований)
-
9000.00 грн.
Мінімальне замовлення – 300 грн. При замовленні по телефону, для швидкої відповіді, дуже просимо вказувати інформацію з поля «Каталожний номер».
Відгуків немає | Написати відгукКупити гідроциліндр 503 А-8603510-03 підйому кузова МАЗ 551, 5335, 5549, 5429, 5430, 504В, 516В з цапфами 3-х штоковий
Гідроциліндр підйому кузова МАЗ 551, 5335, 5549, 5429, 5430, 504В, 516В з цапфами |
|
| Тип | телескопічний, односторонньої дії, плунжерний |
| Номер по каталогу | 503А-8603510 |
| Призначення | підйом кузова |
| Автомобілі | МАЗ-503, МАЗ-504В, МАЗ-516В, МАЗ-5335, МАЗ-5430, МАЗ-5429, МАЗ-5549, МАЗ-5551 |
| Кількість штоків | 3-х штоковий |
| Номінальний тиск,мПа | 12 |
| Максимальний тиск,мПа | 15 |
| Хід штоків,мм | 429, 425, 426 |
| Вага | 55 кг |
| Гарантія | 6 місяців |
Гідроциліндр 503 А-8603510-03 - це телескопічний плунжерний циліндр однобічної дії, що складається з трьох гільз, штока, кришки з пробкою і ущільнень. В конструкції використаний принцип телескопа, коли гільза стає штоком для іншої гільзи. До зовнішньої поверхні великої гільзи приварений штуцер, а в двох менших просвердлені отвори для проходження мастила. Управляє роботою гідророзподільник.
При подачі мастила в робочі порожнини зросте тиск рідини, і по черзі висуваються штоки. Зусилля і швидкість руху штока змінюються в залежності від положення кожного штока. При скиданні тиску мастила гільзи збираються під вагою причепа.
Гідроциліндр кріпиться на кузові і рамі автомобіля шарнірно - для цього на штоку закріплена сфера D = 55 мм, а на корпусі розташовуються на відстані 450 мм від центру сфери дві цапфи D = 50 мм.
Використовується в тих конструкціях, де мало місця для установки гідроциліндра, але потрібно мати великий хід штока. Служить для підйому кузова автомобілів МАЗ 551, 5335, 5549, 5429, 5430, 504В, 516В.
