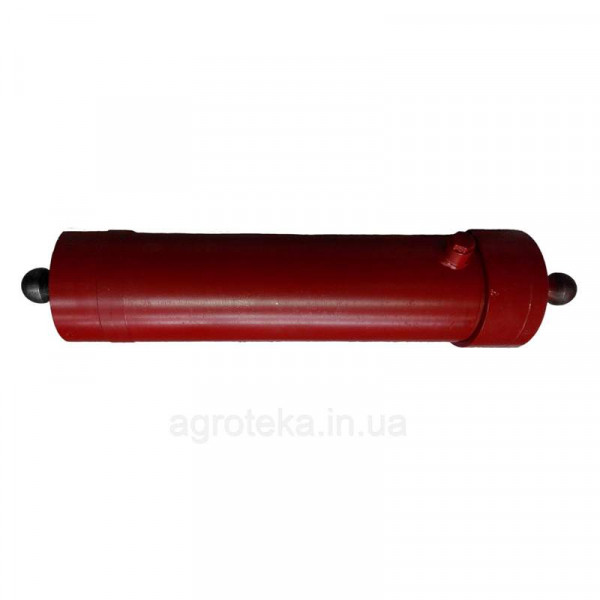

Гідроциліндр для підйому причепа 1НТС-10 з кулями (4-х штоковий, реставрований)
-
30000.00 грн.
Мінімальне замовлення – 300 грн. При замовленні по телефону, для швидкої відповіді, дуже просимо вказувати інформацію з поля «Каталожний номер».
Відгуків немає | Написати відгукКупити гідроциліндр ГЦТ1-4-17-2000 1НТС-10 з кулями, 4-х штоковий
Гідроциліндр 1НТС-10 з кулями |
|
| Тип | телескопічний, односторонньої дії, плунжерний |
| Номер по каталогу | 1НТС-10.05.000, ГЦТ1-4-17-2000 |
| Призначення | підйом платформи тракторного причепа 1НТС-10 |
| Робочий тиск | 17 МПа |
| Граничний тиск | 20 МПа |
| Відстань між осями | 700 мм |
| Повний хід циліндра | 2000 мм |
| Кількість штоків | 4-х штоковий |
| Хід штоків I-II-III-IV | 510мм - 499мм - 504мм - 487мм |
| Вага | 75 кг |
| Вантажопідйомність | 10000 кг |
| Гарантія | 6 місяців |
Габаритні і приєднувальні розміри 1НТС-10 (ГЦТ1-4-17-2000) 1НТС-10.05.000:
Гідроциліндр ГЦТ1-4-17-2000 - це телескопічний плунжерний циліндр однобічної дії, що складається з чотирьох гільз, штока, кришки і ущільнень. В конструкції використаний принцип телескопа, коли гільза стає штоком для іншої гільзи. До зовнішньої поверхні великої гільзи приварений штуцер, а в трьох менших просвердлені отвори для подачі мастила. Управляє роботою гідроциліндра гідророзподільник.
При подачі мастила в робочі порожнини зростає тиск рідини, і по черзі висуваються штоки. Зусилля і швидкість руху штока змінюються в залежності від положення кожного штока. Скидається тиск мастила і гільзи збираються під вагою причепа.
Кріпиться шарнірно - для цього на штоку є сфера D = 50 мм, а на корпусі розташовуються радіально в одній осі дві цапфи D = 45 мм. Використовується в тих конструкціях, де мало місця для установки гідроциліндра, але потрібно мати великий хід штока.
Служить для підйому платформи тракторного причепа 1НТС-10.
