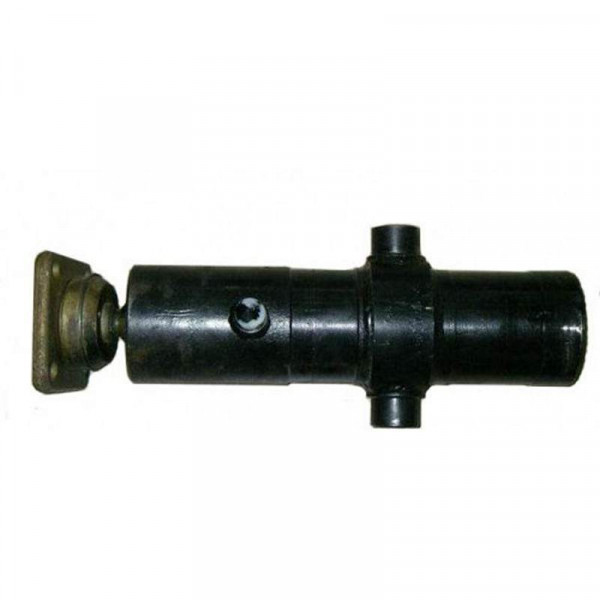

Гідроциліндр КАМАЗ із цапфами нового зразка 3-х штоковий (реставрований)

Купити гідроциліндр КАМАЗ 55102-8603010 з цапфами нового зразку 3-х штоковий

Діаметри штоків 95-75-56 мм

Штовхаюче зусилля - 39,7-114,4 кН

Габаритні і приєднувальні розміри гідроциліндра підйому кузова КамАЗ-55102 (55102-8603010-01):

Гідроциліндр 55102-8603010 нового зразку - це плунжерний телескопічний гідроциліндр односторонньої дії, що складається з циліндра з привареним фланцем з двома цапфами, трьох штоків, кришки, ущільнень і майданчика зі сферичним з'єднанням.

Циліндр і три штока зібрані за принципом телескопа - корпус одного циліндра служить штоком іншому. На корпусі циліндра є штуцер із зовнішнім різьбленням М27х1,5 для подачі робочої рідини. У двох штоках є отвори, через які мастило по черзі надходить в порожнини. У гідроциліндрі створюється робочий тиск і починається послідовне висування штоків. Після скидання тиску штоки складаються під вагою кузова. Вихідний кінець штока рухомо з'єднується з майданчиком сферичної опорою D = 50мм.

Кріпиться до кузова і рами автомобіля двома цапфами D = 50мм і майданчиком, що має чотири кріпильних отвори. Гідроциліндр нового зразку відрізняється від гідроциліндра старого зразку відстанню між торцями цапф (у нового - 206мм, а у старого - 260мм) і відстанню від торця гідроциліндра до осі цапф (у нового - 360мм, а у старого - 399мм).

Використовується в конструкціях, де гідроциліндр повинен мати невеликі розміри в початковому стані, а в робочому - забезпечувати великий хід штока. Здійснює розвантаження на три сторони. Вантажопідйомність 8т. Служить для підйому кузова КамАЗ-55102.
