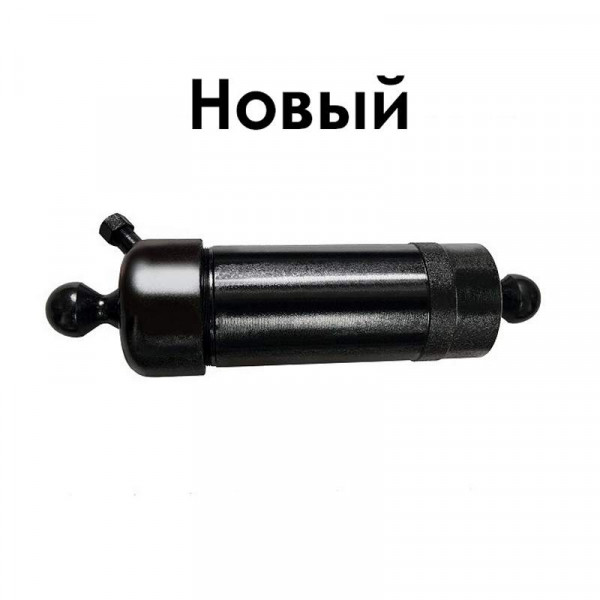

Гідроциліндр підйому кузова ГАЗ 3-х штоковий з кулями Новий

Купити гідроциліндр підйому кузова ГАЗ 3-х штоковий з кулями

Опис і технічні характеристики



Гідроциліндр підйому кузова ГАЗ 3-х штоковий з кулями
Тип	телескопічний, односторонньої дії, плунжерний
Номер по каталогу	ГЦТ1-3-17-695, ГЦ 3507-01-8603010, ЦОМ 3507-Б, 53-8607010-3
Призначення	підйом кузова автомобілів ГАЗ-53, ГАЗ-3307
Робочий тиск	16 МПа
Граничний тиск	20 МПа
Відстань між осями	411 мм
Повний хід циліндра	686 мм
Кількість штоків	3-х штоковий
Хід штоків I-II-III	242мм - 229мм - 224мм
Вага	27 кг
Діаметри ступенів	95-75-56
Номінальне штовхаюче зусилля	23,4-67,3 кН
Гарантія	12 місяців





Габаритні і приєднувальні розміри гідроциліндра підйому кузова ГАЗ (ЦОМ 3507-Б) ГЦ 3507-01-8603010:

Гідроциліндр ГЦ 3507-01-8603010 - це плунжерний телескопічний гідроциліндр односторонньої дії, що складається з циліндра, трьох штоків, кришки і ущільнень. На кришці циліндра є приварений під кутом штуцер із зовнішнім різьбленням М22х1,5, а в двох внутрішніх штоках просвердлені отвори для подачі мастила.

Циліндр і три штока, змонтовані за принципом телескопа, тобто корпус одного циліндра служить штоком іншому. Під управлінням гідросистеми починається подача мастила в робочі порожнини і починається послідовне висування штоків, а при припиненні подачі тиску штоки складаються під вагою кузова.

Гідроциліндр кріпиться до кузова і рами автомобіля шарнірно - на штоку і на кришці є сфера D = 50 мм. Використовується в конструкціях, де гідроциліндр повинен мати невеликі розміри в початковому стані, а в робочому - забезпечувати великий хід штока.

Служить для підйому кузова автомобілів ГАЗ-53, ГАЗ-3307.
