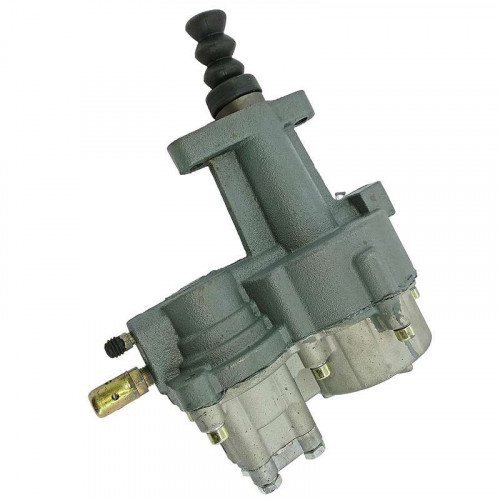

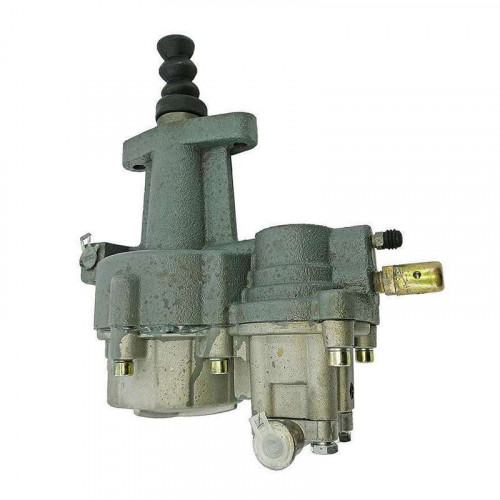

ПГУ КамАЗ (Пневмогідропідсилювач) Китай

Пневмогідропідсилювач виключення зчеплення являє собою механізм, елементи якого розташовуються в двох частинах корпусу, виготовлених з алюмінію і чавуну. Між двома частинами встановлюється прокладка, яка служить і ущільненням і діафрагмою. У вузол також входять наступні складові - стежащий штовхач, пневматичний і гідравлічний поршні, сідло, впускний і випускний клапани, пружини та інші деталі.

Водій тисне на педаль - мастило подається в порожнину гідроциліндра і до торця поршня стежащего механізму. Стежащий механізм служить для включення, виключення і регулювання подачі тиску стисненого повітря в залежності від величини тиску мастила яке подається на ПГУ. Поршень переміщається в гільзі стежащего механізму і через мембрану і сідло впливає на блок клапанів - відбувається закриття випускного і відкриття впускного клапана для подачі стисненого повітря.

Конструктивно пневмоцилиндр і гідроциліндр розташовуються в одному корпусі на одній осі і мають один загальний шток. Під сумарним тиском стисненого повітря і мастила відбувається переміщення поршнів пневмоцилиндра і гідроциліндра зі штоком і штовхачем. Зчеплення вимикається, тобто роз'єднувати колінвал двигуна і силова передача автомобіля.

Водій відпускає зчеплення, отже - тиск мастила падає в гидроцилиндрі і перед стежащим поршнем, в стежащим механізмі закривається впускний і відкривається випускний клапани. Стиснене повітря виходить в навколишнє середовище, а мастило стікає в гідросистему зчеплення. Під впливом пружин все поршні повертаються в початкове положення. Відбувається включення зчеплення.

У разі відсутності стисненого повітря вимикання зчеплення проводиться гідравлічно, але з великими зусиллям створюваним водієм. Робота з несправною пневмосистемою призводить до зносу і поломки деталей механізму. Отже, така робота повинна бути зведена до мінімуму.

Встановлюється ПГУ на картері зчеплення. Входить до складу пристрою зчеплення автомобіля КамАЗ-5320. ПГУ зменшує зусилля водія при виключенні зчеплення, що необхідно при перемиканні швидкостей, при гальмуванні автомобіля і для можливості плавно рухатися з місця.
