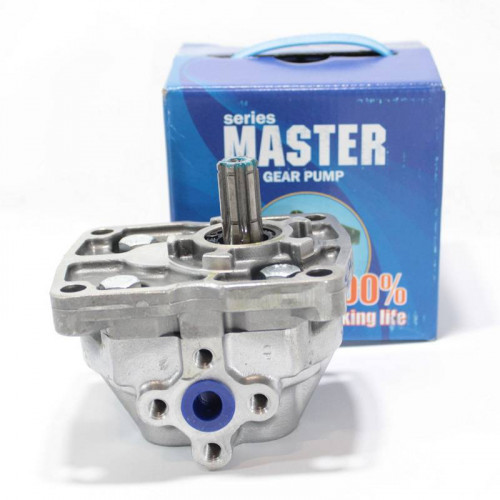

Насос шестеренний НШ 10 М-3, Гідросила (Кіровоград) правий новий
-
2100.00 грн.
Мінімальне замовлення – 300 грн. При замовленні по телефону, для швидкої відповіді, дуже просимо вказувати інформацію з поля «Каталожний номер».
Відгуків немає | Написати відгукНасос шестерневий НШ-10М-3
Насос шестерневий НШ10М-3 правий Гідросила (Кіровоград) |
|
| Особливості | праве обертання |
| Каталоговий номер | НШ10М-3 |
| Застосування | ЮМЗ-6, ДТ-75, ХТЗ-1410, ХТЗ-3130, Т-150, Т-151К-08, ЛТЗ, МАЗ-509, УДК-30, ЕО-2621/2629/2621В/2627, ПМ-1, ПЕА |
|
Кількість шліців |
6 |
| Аналоги | НШ10У-3-Л або НШ10Б-3/10Д-3 |
|
Вага |
1,9 кг |
|
Стан |
Новий |
|
Гарантія |
12 місяців |
Технічні характеристики насоса НШ10М-3 |
|
| Робочий об'єм, см3 | 10 |
| Тиск номінальний, МПа | 16 |
| Тиск максимальний, МПа | 21 |
|
Частота обертання номінальна, с-1 |
40 |
| Частота обертання максимальна, с-1 | 60 |
|
Частота обертання мінімальна, с-1 |
16 |
|
Номінальна подача, л/хв |
22 |
|
Споживана потужність не більше, кВт |
8,4 |
Призначення
Шестерневі насоси призначені для нагнітання і подачі робочої рідини (найчастіше це мінеральне мастило) в гідрооб'ємну систему тракторів, комбайнів та іншої с/г техніки та вантажних автомобілів, а так само в виробничих системах (преса, підйомники, верстати і т.д.) Щоб визначити, який НШ Вам потрібно купити, можна відштовхнутися від його маркування.
 |
Розшифровка гідронасосів НШ (насос шестерневий):
Як працює шестерневий насос
|
|
 |
Принцип роботи досить простий: шліцьовій вал насоса отримує обертальний момент від спеціального ВВП трактора, автомобіля або іншої с/г техніки. Усередині корпусу, на цьому валу, встановлена провідна шестерня, яка входить в зачеплення з відомою шестернею, також всередині корпусу. Обертаються ці шестерні в напрямку від центру, тим самим в камері А створюється розрядження, рідина разом з западинами зубів шестерень переміщається по внутрішніх стінках корпусу і в камері Б створюється надлишковий тиск, рідина виштовхується і тим самим створюється натиск в системі.
Конструкція гідронасоса
|
№
поз.
|
Найменування деталі | Позначення | Кількість |
| 1 | Кришка задня | Н42.894.00.006 | 1 |
| 2 | Кільце | 065-070-30-2-3826 ГОСТ 9833-73 | 2 |
| 3 | Втулка опорна | Н42.894.02.010 | 1 |
| 4 | Корпус | Н42.894.00.001 | 1 |
| 5 | Манжета | Н42.894.00.008 | 2 |
| 6 | Кришка передня | Н42.894.00.005 | 1 |
| 7 | Манжета 1,2-16х30-2 | ГОСТ 8752-79 | 2 |
| 8 | Кільце | Н42.894.00.009 | 1 |
| 10 | Пластина | Н42.894.00.007 | 2 |
| 11 | Фланець НШ10-М | 1 | |
| 12 | Болт М8х30 | ГОСТ7798-70 | 16 |
| 13 | Шайба 8.65 | ГОСТ6402-70 | 16 |
| 14 | Ротор провідний | Н42.894.00.002 | 1 |
| 15 | Ротор ведений | Н42.894.00.003 | 1 |
Приєднувальні розміри гідронасосів
Так само варто відзначити, що шестерні насосу випускаються як праві (обертання валу за годинниковою стрілкою, якщо дивитися від приводу), так і ліві (обертання валу проти годинникової стрілки, якщо дивитися від приводу). В даному випадку якщо Ви переплутали напрям обертання насоса і підключили не вірно, практично відразу видавить ущільнювальний сальник і вузол працювати не буде. Детально про те, як визначити напрямок обертання валу, дивіться нижче.
Як самому визначити напрямок обертання валу насоса НШ?
 |
 |
Якщо Ви з якихось причин не можете побачити маркування насоса, то можете самостійно визначити напрямок обертання ведучого вала.

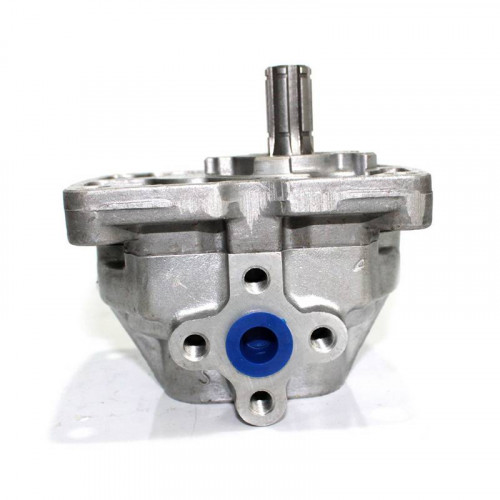

1) Встановлюємо НШ валом вгору, як на фото зверху.
2) Вхідний отвір (отвір, через яке відбувається подача робочої рідини) повертаємо на себе.
3) Якщо вал знаходиться зі зміщенням від центру в ліву сторону, то НШ правого обертання (якщо дивитися від приводу, то обертається за годинниковою стрілкою), якщо вал знаходиться праворуч від центру тоді НШ лівого обертання (якщо дивитися від приводу, то вал обертається проти годинникової стрілки).
