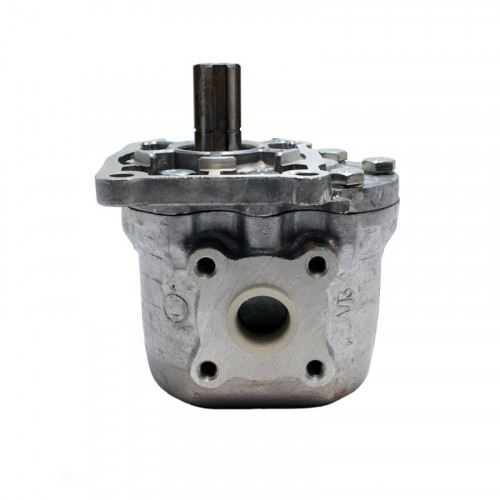

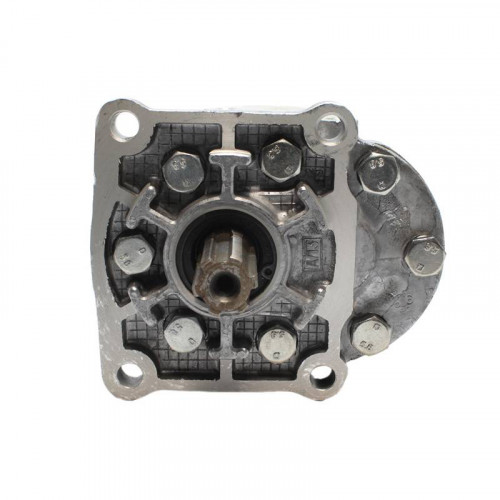

Насос шестеренний НШ 32 А-3Л (круглий) лівий ВЗТА (Вінниця)

Каталожный номер: НШ 32 А-3Л

Варіанти:

ВЗТА (Винница) новый

4305.00 грн.

Гидросила (Кировоград) новый

5617.50 грн.

4305.00 грн.

Мінімальне замовлення – 300 грн. При замовленні по телефону, для швидкої відповіді, дуже просимо вказувати інформацію з поля «Каталожний номер».

Відгуків немає | Написати відгук

Насос шестерневий НШ32 А-3Л круглий лівий

На нашому підприємстві широко представлені гідронасоси і гідродвигуни вітчизняних виробників, в даному випадку це продукція Вінницького заводу ВЗТА.

І вони мають наступні характеристики і застосування.

Насос шестерневий НШ32А-3 (круглий) лівий ВЗТА (Вінниця)
Особливості	ліве обертання
Каталоговий номер	НШ32А-3
Застосування	ТТ-4, Т-4А, ДТ-75, Т-90, Т-40, Т-150К, Т-130, Т-1701, ЛТЗ, ЮМЗ, Т284 М-С/АС, ЗІЛ-ММЗ, САЗ, ФАЗ, КАЗ-4540, КамАЗ, Нива, Єнісей, Кедр, Сибіряк
Кількість шліців	6
Аналоги	НШ32 А-3Л (ВЗТГ Вінницький завод тракторних гідроагрегатів)
Вага	6,4 кг
Стан	Новий
Гарантія	12 місяців

Технічні характеристики насоса НШ32А-3
Робочий об'єм, см³	31,7
Тиск номінальний, МПа	16
Тиск максимальний, МПа	21
Частота обертання номінальна, с^-1	40
Частота обертання максимальна, с^-1	60
Частота обертання мінімальна, с^-1	16
Номінальна подача, л/хв	68,6
Споживана потужність не більше, кВт	24

Призначення

Шестерні насоси призначені для нагнітання і подачі робочої рідини (найчастіше це мінеральне мастило) в гідрооб'ємну систему тракторів, комбайнів та іншої с/г техніки та вантажних автомобілів, а так само в виробничих системах (преса, підйомники, верстати і т.д.) Щоб визначити, який НШ Вам потрібно купити, можна відштовхнутися від його маркування.

Розшифровка гідронасосів НШ (насос шестерневий):

1) 10 - робочий об'єм, ми пропонуємо купити насоси НШ з робочими об'ємами 10, 16, 32, 50, 71, 100 см3, в даному випадку це 32 см3.

2) «М» Серія майстер, це розробка Гідросили, якщо ж ви купуєте продукцію ВЗТА то там буде стояти літера Д, або ж літера А, якщо гідронасос круглий. Починаючи з 1968 року і до недавніх пір на цих місцях стояли літери У або КК (уніфіковані). Пам'ятати потрібно, що всі ці варіанти взаємозамінні, різниця в внутрішніх ущільненнях, їх матеріалах і формах, тільки позначення У і КК вже не застосовуються.

3) В основному зараз на ринку представлені насоси з виконанням по тиску - «3» - номінальний тиск 16 МПа (160 атм), останнім часом Гідросила пропонує продукцію з виконанням «4», але на техніці їх використовувати немає ніякого сенсу, так як там тиск як був так і залишається постійним, і вони знаходять своє застосування в виробничих конструкціях.

4) Якщо стоїть літера Л, то значить насос лівого обертання, якщо немає літери «Л», т.є. нічого не стоїть - то він правого обертання.

5) Далі в наших випадках швидше за все будуть пропуски, так як клімат помірний, вал практично завжди 6 шліцьовий, а ущільнення NBR Україна.

Як працює шестерневий насос

принцип работы насосов нш

Принцип роботи досить простий: шліцьовий вал насоса отримує обертальний момент від спеціального ВВП трактора, автомобіля або іншої с/г техніки. Усередині корпусу, на цьому валу, встановлена провідна шестерня, яка входить в зачеплення з відомою шестернею, також всередині корпусу. Обертаються ці шестерні в напрямку від центру, тим самим в камері А створюється розрядження, рідина разом з западинами зубів шестерень переміщається по внутрішніх стінках корпусу і в камері Б створюється надлишковий тиск, рідина виштовхується і тим самим створюється натиск в системі.

З чого складається НШ-32А і НШ-50А круглі

Мал. Шестерневий круглий насос типу НШ-К:

А — в розібраному вигляді:

1 — кришка насоса; 2 - підтискуюча (рухлива) обойма; 3 - підшипникова обойма; 4 - шестерня ведена; 5 - манжета радіального підтискуча; 6 - манжета діаметром 39 мм; 7 - центруюча втулка; 8 - корпус; 9 - шестерня ведуча; 10 - болти з пружиними шайбами для кріплення кришки насоса: 11 - манжета діаметром 16 мм; 12 - манжета діаметром 29 мм, 13 - платик; 14 - кільце ущільнювача кришки насоса.

в — виточки під цапфи шестерень; г - отвір діаметром 6 мм; д - розточування діаметром 6 мм і глибиною 2 мм; е - косі отвори; ж - пази під платик; з - трикутні пази; і - отвір для кріплення насоса; к - отвір всмоктувальний (вхідний); л - канавка для відведення витоків; м - отвори під болти 10; н - оброблені площини для кріплення приєднувальних арматур; о - фаска широка; п - отвір 6 мм; р - отвір нагнітальний

Б — в зібраному вигляді:

1 — корпус; 2 - провідна шестерня; 3 - ведена шестерня; 4 - кришка насоса; 5 - підшипникова обойма; 6 - центруюча втулка; 7 - платик; 8 - ущільнююча манжета ведучого вала; 9 — опорне кільце манжети ведучого вала; 10 - пружинне кільце; 11 - гумове кругле кільце ущільнювача; 12 - опорна пластинка; 13 - підтискуюча (рухлива) обойма.

Приєднувальні розміри гидронасосов НШ-32А

Присоединительные размеры НШ-32А

Позначення розміру	Значення в мм
Размір А	138
Размір С	76
Размір Е	46
Размір D (вхід)	28
Размір D1 (вихід)	28
Размір Z x hmin	М8 х 14

Функціональні залежності

Так само варто відзначити, що шестерні насоса випускаються як праві (обертання валу за годинниковою стрілкою, якщо дивитися від приводу), так і ліві (обертання валу проти годинникової стрілки, якщо дивитися від приводу. Якщо Ви переплутали напрям обертання насоса і підключили не вірно, практично відразу видавить ущільнювальний сальник і вузол працювати не буде. Детально про те, як визначити напрямок обертання валу, дивіться нижче.

Як самому визначити напрямок обертання валу насоса НШ?

Якщо Ви з якихось причин не можете побачити маркування насоса, то можете самостійно визначити напрямок обертання ведучого вала.

1) Розташовуємо НШ валом вгору, як на фото зверху.

2) Вхідний отвір (отвір, через який відбувається подача робочої рідини) повертаємо на себе.

3) Якщо вал знаходиться зі зміщенням від центру в ліву сторін, то НШ правого обертання (якщо дивитися від приводу, то обертається за годинниковою стрілкою), якщо вал знаходиться праворуч від центру, тоді НШ лівого обертання (якщо дивитися від приводу, то вал обертається проти годинникової стрілки).

РЕКОМЕНДАЦІЇ ДО ЕКСПЛУАТАЦІЇ

Обов'язково дотримуйтеся лімітованого часу, щоб забезпечити тривалу і ефективну експлуатацію:

• Не більше 3000 годин для будівельної та промислової техніки.

• Не більше 1000 годин для міської техніки.

• Не більше 4000 годин для сільськогосподарської техніки.
