Принцип роботи досить простий: шліцьовий вал насоса отримує обертальний момент від спеціального ВВП трактора, автомобіля або іншої с/г техніки. Усередині корпусу, на цьому валу, встановлена ​​провідна шестерня, яка входить в зачеплення з відомою шестернею, також всередині корпусу. Обертаються ці шестерні в напрямку від центру, тим самим в камері А створюється розрядження, рідина разом з западинами зубів шестерень переміщається по внутрішніх стінках корпусу і в камері Б створюється надлишковий тиск, рідина виштовхується і тим самим створюється натиск в системі.

З чого складається НШ-32Д-3

Приєднувальні розміри гідронасосів НШ-32Д-3

Функціональні залежності

Так само варто відзначити, що шестерні насоса випускаються як праві (обертання валу за годинниковою стрілкою, якщо дивитися від приводу), так і ліві (обертання валу проти годинникової стрілки, якщо дивитися від приводу. Якщо Ви переплутали напрям обертання насоса і підключили не вірно, практично відразу видавить ущільнювальний сальник і вузол працювати не буде. Детально про те, як визначити напрямок обертання валу, дивіться нижче.

Як самому визначити напрямок обертання валу насоса НШ?

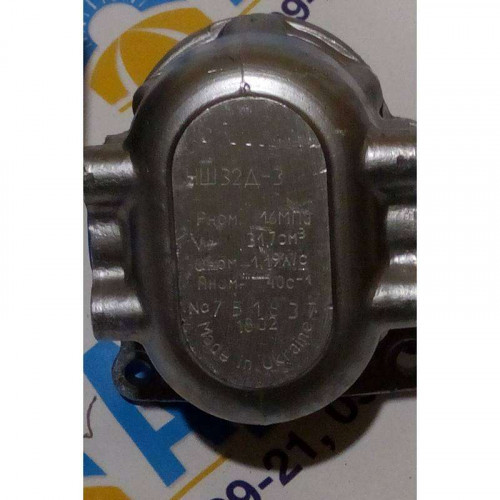

Якщо Ви з якихось причин не можете побачити маркування насоса, то можете самостійно визначити напрямок обертання ведучого вала.

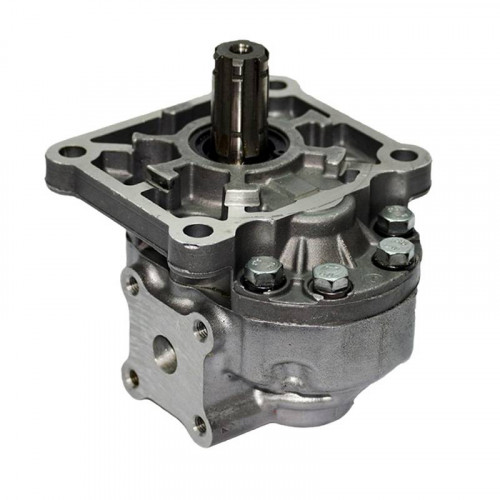

1) Розташовуємо НШ валом вгору, як на фото зверху.

2) Вхідний отвір (отвір, через який відбувається подача робочої рідини) повертаємо на себе.

3) Якщо вал знаходиться зі зміщенням від центру в ліву сторону, то НШ правого обертання (якщо дивитися від приводу, то обертається за годинниковою стрілкою), якщо вал знаходиться праворуч від центру, тоді НШ лівого обертання (якщо дивитися від приводу, то вал обертається проти годинникової стрілки).
