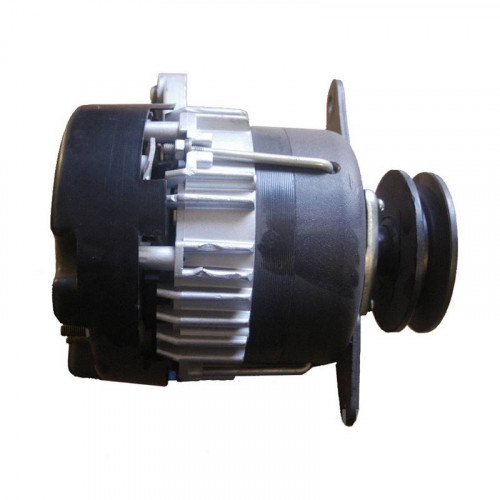

Генератор Т-150 Jubana 14В 1 кВт новий
Каталожный номер: Г960.3701
-
3500.00 грн.
Мінімальне замовлення – 300 грн. При замовленні по телефону, для швидкої відповіді, дуже просимо вказувати інформацію з поля «Каталожний номер».
Відгуків немає | Написати відгук
Генератор Т-150, СМД-60 Г960.3701 14В 1кВт |
|
| Каталоговий номер | Г960.3701 |
| Застосування | Т-150К, Т-130М, Т-10, 140, 170, комбайн ПСК-6 |
| Двигун | СМД-60, СМД-62, СМД-73, двигуни ХЗТД |
| Напруга, В | 14 |
|
Потужність, кВт |
1 |
| Струм, А | 72 |
|
Шків |
1 струмок |
|
Виробник |
Jubana - Літва |
|
Особливість |
Індукторний, самозбуджується, з шоколадкою, напрям обертання - правий, номінальна частота обертання 4500 об/хв |
|
Вага, кг |
6,2 |
|
Аналоги |
Г1000.10.1 |
|
Стан |
новий |
|
Гарантія |
12 місяців |
До складу генератора Г960.3701 (малюнок 1) входить статор (поз. 20), ротор (поз. 19), котушка збудження (поз. 10), передня (поз. 9) і задня (поз. 8) кришки, випрямний блок і приводний однострумковий шків (поз. 16). Для охолодження випрямляча служить крилатка (поз. 7), встановлена на валу (поз. 14) генератора. Випрямний блок включає в себе силовий випрямляч і додатковий, які змонтовані в одному корпусі, а також блок регулятора напруги з перемикачем (поз. 23) регулювання "зима-літо", встановлені на кришці (поз. 5) випрямляча.
Додатковий випрямляч, який має клему Д (поз. 2) постійного струму, запобігає розряд акумуляторної батареї (АК) на обмотку збудження генератора при непрацюючому двигуні. Клема Д використовується на двигунах, що мають прямий Стартерний запуск, для підключення реле блокування Стартера. На дизелях, що запускаються пусковим двигуном, клема Д повинна бути закрита ковпачком. Блок регулятора напруги включає в себе корпус (поз. 4) регулятора інтегрального пристрою з радіатором, резистор перемикача сезонної настройки, конденсатор, фільтр і резистор підживлення самозбудження генератора.
При підготовці до осінньо-зимового експлуатаційного періоду тратора Т-150 з двигуном СМД-60 перемикач сезонної настройки потрібно виставити в положення "З", при підготовці до весняно-літнього періоду - в положення "Л". При роботі без акумуляторної батареї перед експлуатацією генератор, якщо це необхідно, потрібно порушити короткочасною подачею напруги (при постійному струмі) не більше 13 В. При цьому до клеми "В" підключається "плюс" джерела постійного струму, а до "масі" - " мінус ". При неправильному підключенні живлення можлива несправність інтегрального регулятора напруги. Щоб уникнути поломки регулятора при проведенні на тракторі зварювальних робіт, необхідно відключити від виходів "В" і "Д" проводи.
Мал.1 — Генератор Г960.3701 трактора Т-150 (СМД-60)
1 –клема В постійного струму; 2 - клема Д постійного струму для блокування Стартера; 3 - кришка інтегрального пристрою; 4 - корпус інтегрального пристрою; 5 - кришка випрямляча; 6 - гвинт стяжний; 7, 12 - крилатки; 8 - кришка задня; 9 - кришка передня; 10 - котушка збудження; 11 - кришка підшипника; 13, 22 - підшипники; 14 - вал ротора; 15 - гайка; 16 - шків; 17 - втулка; 18 - обмотка котушки збудження; 19 - пакет ротора; 20 - пакет статора; 21 - обмотка статора; 23 - перемикач сезонного регулювання напруги.
