Водяний насос комбайна Дон-1500 із двигуном ЯМЗ-238 АК

Каталожный номер: 238-1307010

3400.00 грн.

Мінімальне замовлення – 300 грн. При замовленні по телефону, для швидкої відповіді, дуже просимо вказувати інформацію з поля «Каталожний номер».

Відгуків немає | Написати відгук

Водяний насос 238-1307010 (помпа) відцентрового типу служить для подачі охолоджуючої рідини до двигуна ЯМЗ-238АК комбайна Дон-1500, а також для відводу від нього тепла. Основними складовими частинами є - корпус, шків, крильчатка з лопатями, валик, підшипники і ущільнювальні деталі. У корпусі (поз.9) з кришкою (поз.17) в кулькових підшипниках (поз.6) обертається валик (поз.8). Валик отримує обертання від шківа (поз.1,2,3) і передає його на крильчатку (поз.15).

Крильчатка обертаючись, створює в водяний порожнини корпусу і кришки розрядження, через що лопаті, під тиском подають воду в равлик корпусу з подальшим нагнітанням в охолоджуючу систему. Водна і масляна робочі порожнини розділені встановленим всередині крильчатки сальниковим ущільненням, що складається з кільця (поз.11), гумової манжети (поз.12) з обоймами (поз.13,14) і пружини (поз.20). Помпа встановлюється на правій стінці кришки розподільної коробки.

Шків насоса отримує обертання через клиновий ремінь (поз.25) від шківа колінчастого вала двигуна. Для стабільної і тривалої експлуатації механізму потрібно своєчасно його розібрати, очистити від бруду і пилу, стежити за кількістю і чистотою мастила, а також не допускати витоків мастила і води. На знос торцевого ущільнення вказує витик з дренажу на корпусі помпи. Підшипники замінити в разі їх заклинювання. У разі ізносу або тріщин на лопатях крильчатки, стінках корпусу, прокладці зробити їх ремонт або заміну. В процесі роботи потрібно належним чином обслуговувати механізм, що дозволяє довго і надійно експлуатувати водяний насос.

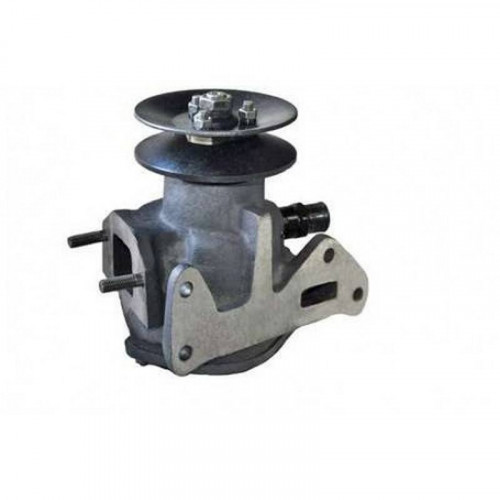

Водяний насос (помпа) ЯМЗ-238АК 238-1307010 (Дон-1500)
Застосування	Комбайни ДОН-1500
Двигун	ЯМЗ-238АК
Варіанти виконання	З шківом
Стан	Новий
Вага, кг	8
Гарантія	12 місяців

Насос водяний (помпа) 238-1307010 системи охолодження комбайна

Мал.1 — Насос водяний (помпа) 238-1307010 системи охолодження комбайна "Дон-1500»

1 - передня частина шківа; 2 - прокладки регулювальні; 3 - маточина з задньою частиною шківа; 4 - кільце запірне; 5 - розпірна втулка; 6 - кульковий підшипник; 7 - шпонка; 8 - валик; 9 - корпус насоса; 10 - кільце стопорне; 11 - кільце упроне; 12 - манжета торцевого ущільнення; 13 - обойма манжети велика; 14 - обойма манжети мала; 15 - крильчатка; 16 - шайба стопорная; 17 - кришка корпусу насоса; 18 - гайка колпачковая; 19 - кільце ущільнювача; 20 - пружина торцевого ущільнення; 21 - прокладка корпусу насоса; 22 - кільце; 23 - втулка корпусу; 24 - водоскидач валика; 25 - ремінь.

Відцентровий насос системи охолодження двигуна ЯМЗ-238АК, що встановлюється на комбайни «Дон-1500», розташований на бічній правій стінці кришки шестерень розподілу і прикріплений до неї шпильками з гайками. Стик з'єднання кришки і корпусу насоса ущільнений прокладкою, виконаної з пароніту. Насос приводиться в обертання через клиновий ремінь від шківа колінчастого вала двигуна. Ведений шків, розташований на передньому кінці валика насоса, роз'ємний, що дозволяє проводити регулювання натягу ременя.

1.Підшипник 6305-2шт.

2.Крильчатка (алюмінієва)-1шт.

3.Вал-1шт.

4.Втулка чавунна-1шт.

5.Кільце різ (34ХЗ)-1шт.

6.Комп.рем.236-1307001-1шт.

7.Кільце різ (87,5*3,6)-1шт.
