Компрессор пневматичний на ЗіЛ-130, Т-150, К-700 з розвантаженням

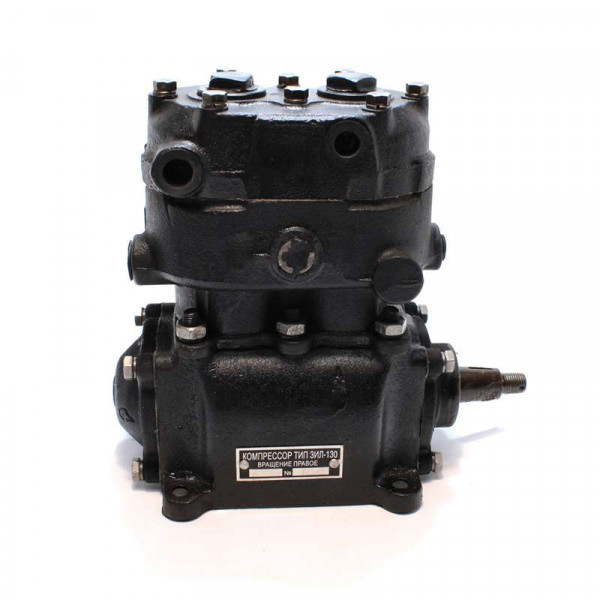

Поршневого типу, двосекційний повітряний компресор 130-3509015 здійснює нагнітання повітря в пневмосистему агрегату (Т-150, ЗіЛ-130, К-700). Встановлюється на двигун і приводиться в обертання від колінвала двигуна за допомогою клиноременої передачі. Надходження повітря в циліндри компресора відбувається через пластинчаті впускні клапани з повітряного фільтра. Далі повітря стискається поршнями і витісняється в пневмосистему через нагнітальні клапани, які розташовані в голівці циліндрів.



Якщо тиск повітря в пневмосистемі перевищує 7,65 кгс/см2, то відбувається спрацьовування регулятора тиску. При цьому повітря надходить в розвантажувальний канал, піднімаючи плунжери впускних клапанів і відкриваючи впускні клапани двох циліндрів. В результаті цього відбувається вільне переміщення повітря по циліндрах і припинення його подавання в пневматичну систему. При зниженні тиску повітря в системі до 6,0 кгс/см2 відбувається випуск повітря з-під плунжеров регулятором тиску в атмосферу. Плунжери під впливом пружин опускаються, клапани впускні повертаються на свої місця, компресор нагнітає повітря в пневмосистему.
