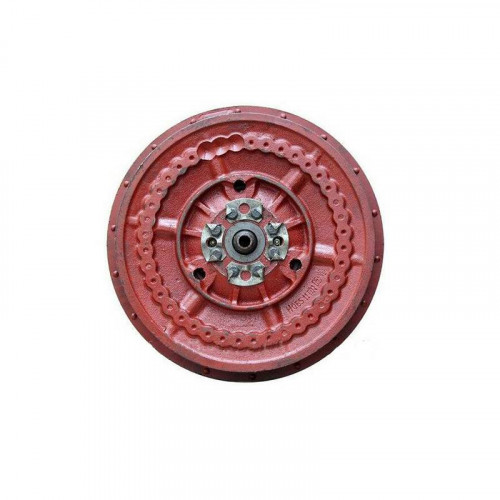

Варіатор ходу комбайна Нива (ходовий варіатор старого зразка) новий

ВАРІАТОР ХОДУ 44-12-1 АБО 54-12Б (ХОДОВИЙ ВАРІАТОР СТАРОГО ЗРАЗКА) являє собою великий складальний вузол глобально складається з рухомої і нерухомої частини. Встановлюється в трансмісії комбайнів Нива СК-5м і служить для плавної безступінчатим передачі обертального моменту від коробки до коліс, а також для зміни швидкості обертання коліс, і як наслідок прискорення або уповільнення комбайна. На відміну від блоку шківів варіатора ходу нового зразка, який управляється гідравлікою, цей механічний. Принцип роботи досить простий: між ведучим і веденим варіаторами натягнуті ремені, саме вони передають обертальний момент. На провідному вариаторі є можливість видаляти або наближати рухливу тарілку до центру, в залежності від цього ремінь клиновий ремінь або наближається до осі обертання або віддаляється від неї. Разом з цим, рухома частина веденого варіатора, долаючи опір пружини, також змінює своє положення, тим самим змінюється частота обертання веденого барабана.Коли на провідному шківі ремінь розміщується на максимальній ширині, то на відомому шківі - на мінімальній і навпаки.
