Водяний насос 18Н-13С2 (помпа) відцентрового типу служить для подачі охолоджуючої рідини до водяної сорочці циліндра дизеля трактора ДТ-75 і комбайна Нива, а також для відводу від нього тепла. Основними складовими частинами є - корпус, шків, крильчатка з лопатями, валик, підшипники і ущільнювальні деталі. У корпусі (поз.1) з кришкою (поз.13) на кулькових підшипниках (поз.8) встановлено вал насоса (поз.3). Вал отримує обертання від шківа і передає його на крильчатку (поз.12). Крильчатка обертаючись, створює в водяний порожнини корпусу і кришки розрядження, через що лопаті під тиском подають воду в равлик корпусу з подальшим нагнітанням в систему охолодження.
Підшипники ущільнюються манжетами (поз.7) і змащуються мастилом через маслянку (поз.9). Водяна і масляна робочі порожнини розділені ущільнювальною шайбою (поз.19) з текстоліту, що притискається до опорної втулки (поз.10) манжетою з обоймою (поз.18,17) і пружиною (поз.16). Помпа встановлюється на передньому фланці блоку циліндрів. Насос отримує обертання через клінореміну передачу від колінвала ДВС. Для стабільної і тривалої експлуатації механізму потрібно своєчасно його розібрати, очистити від бруду і пилу, стежити за кількістю і чистотою мастила, а також не допускати витоків мастила і води. Підшипники замінити в разі їх заклинювання. У разі ізносу або тріщин на лопатях крильчатки, стінках корпусу, прокладці зробити їх ремонт або заміну. В процесі роботи потрібно належним чином обслуговувати механізм, що дозволяє довго і надійно експлуатувати водяний насос.
Водяний насос (помпа) СМД-18 (18Н-13С2)
Застосування
Комбайни Нива, трактора ДТ-75
Двигун
СМД-18..22
Варіанти виконання
без шківа, без «пічки»
Стан
Новий
Вага, кг
10
Гарантія
12 місяців
Дизельний двигун СМД-18 має примусову систему охолодження закритого типу, охолоджувальною рідиною в якій є вода. Циркуляція води здійснюється за допомогою насоса 18Н-13С2 відцентрового типу, який об'єднаний в один вузол з вентилятором і змонтований на передньому торці блоку циліндрів.

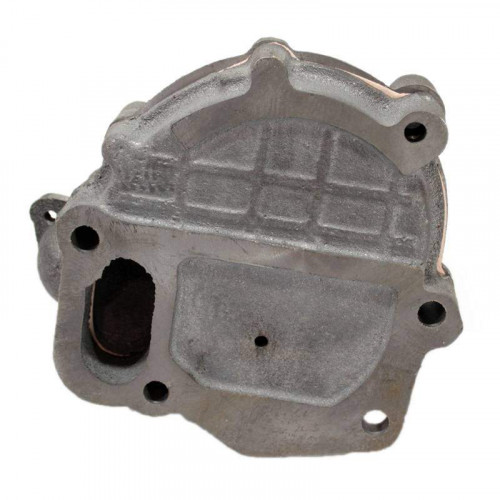

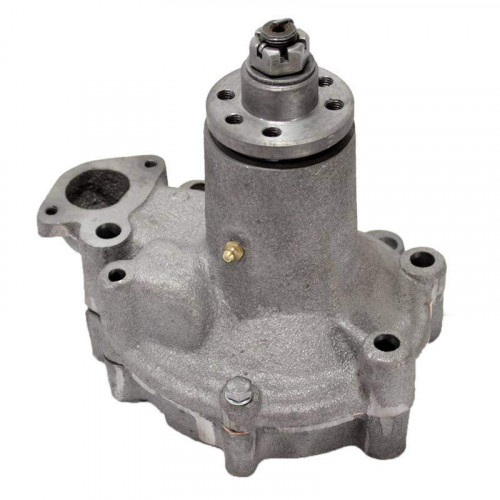

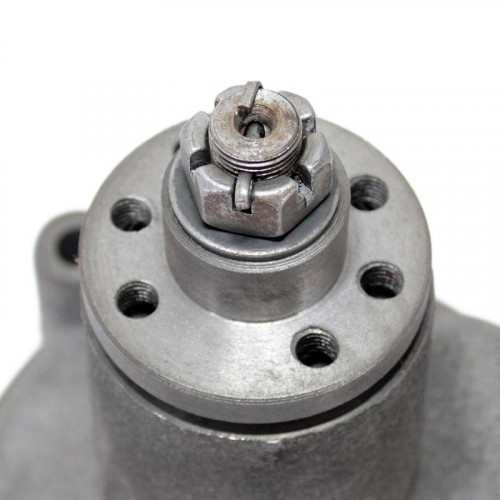

Водяний насос (помпа) 18Н-13С2 системи охолодження двигуна СМД-18
