Щока шатуна зовнішня комбайнів ДОН-1500, Нива СК-5М

Опис і технічні характеристики

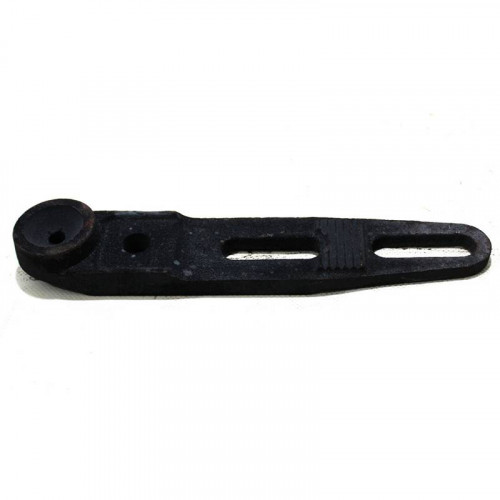

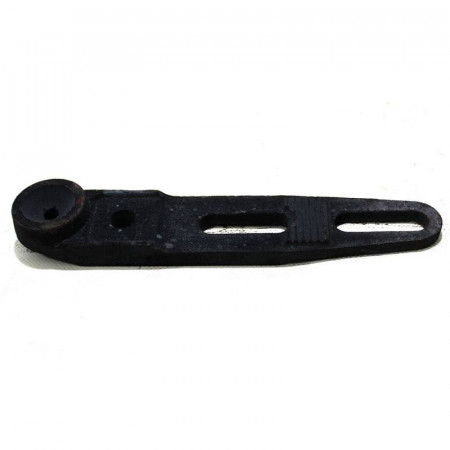

Щока шатуна під маслянку це лита плоска довгаста деталь із закругленими кінцями. З одного боку розташовані два кріпильних паза і майданчик з поперечної рискою між ними. З іншого боку розташовано кріпильний отвір і циліндрична бобишка з обробленою півсферою, в якій є отвір для установки маслянки. Ця деталь входить до складу коромисла жатки комбайна ДОН-1500 виробництва Ростовського заводу сільгоспмашин. Щока шатуна Н.069.01.016-03 спільно з щокою шатуна Н.069.01.016-02 і двома рейками кріпляться болтами до шатуна. Щоки, закріплені на шатуне, за допомогою кульового шарніра з'єднуються з коромислом. Шатун з щоками з'єднує кривошип і коромисло, а також здійснює складний рух в двох площинах.
