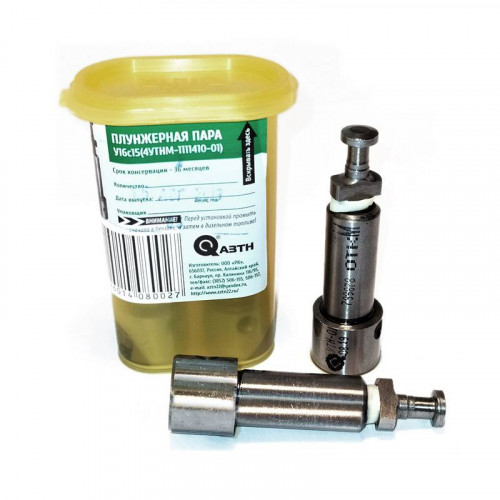

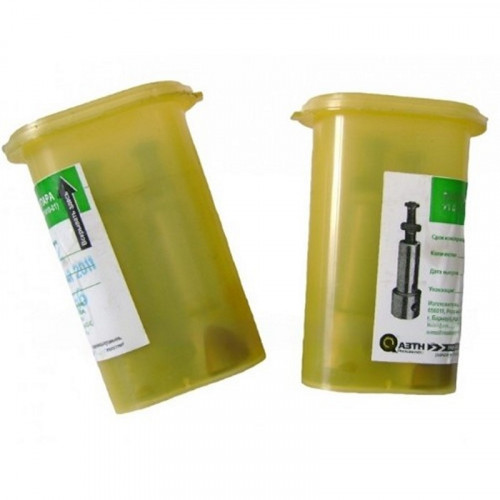

Плунжерна пара МТЗ, ЮМЗ, Т-40 (комплект 4 шт.) АЗПІ

Плунжерная пара 4УТНМ-1111410-01 - це основний елемент паливного насоса високого тиску, який складається з двох деталей - плунжера (поз.13) і втулки (поз.12), між якими є мінімальний зазор. Служить для дозованої подачі і розподілу палива в циліндрі двигуна під потрібним тиском в певний момент. Плунжер (поршень) зворотно-поступально рухається у втулці (циліндрі) з отворами (поз.4,5) і здійснює нагнітання з подальшим всмоктуванням ПММ. Є прецизійної парою деталей, яка здатна забезпечувати високий тиск упорскування палива одночасно з рухливістю плунжера у втулці. Встановлюється в верхній частині корпусу насоса. Для стабільної і тривалої експлуатації механізму потрібне використання тільки якісного пального, виключаючи попадання води і пилу. Провести заміну або ремонт в разі виявлення дефектів. Регулювальні і ремонтні заходи повинні проводитися навченим персоналом на відповідному обладнанні. В процесі роботи потрібно належним чином обслуговувати механізм, використання якісного ДТ, що дозволяє довго і надійно експлуатувати даний виріб.

Мал.1 — Плунжерна пара 4УТНМ-1111410-01 (МТЗ, ЮМЗ, Т-40)

1 – стягнуючий гвинт; 2 - поворотна гільза; 3 - зубчастий вінець; 4 - всмоктувальне вікно; 5 - перепускне вікно; 6 - ущільнення; 7 - штуцер; 8 - упор пружини нагнітального клапана; 9 - пружина нагнітального клапана; 10 - сідло нагнітального клапана; 11 - нагнітальний клапан; 12 - втулка; 13 - плунжер; 14 - рейка; 15 - верхня тарілка пружини плунжера; 16 - пружина плунжера; 17 - нижня тарілка пружини плунжера.
