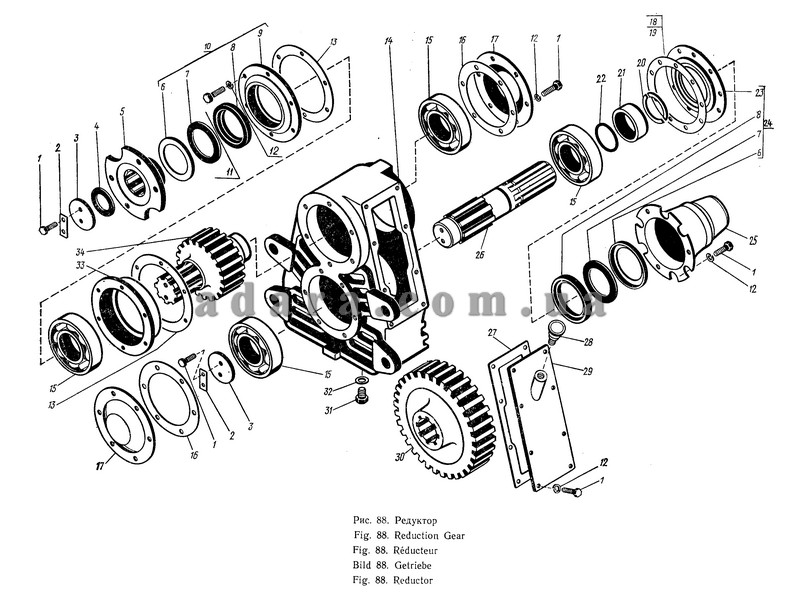

Схема односкоростного редуктора механизма отбора мощности К-701 и К-700А

Номер позиции

Наименование

Каталожный номер

Количество деталей в тракторе К-701

Количество деталей в тракторе К-700
  Редуктор односкоростной трактора К-701 701.42.02.000 1 -
  Редуктор односкоростной трактора К-700А 700A.42.02.000-1 - 1
30 Шестерня 701.42.02.017 1 -
  Шестерня 700.42.02.017-1 - 1
34 Вал-шестерня 701.42.02.018 1 -
  Вал-шестерня 700.42.02.018-1 - 1
26 Вал 701.42.02.019 1 -
  Вал 700.42.02.074-1 - 1
29 Крышка 700.42.02.040-2 1 1
28 Сапун 700.42.02.050 1 1
24 Крышка 700.42.02.060 1 1
25 Кожух 700.42.02.080 1 1
10 Крышка 700.42.02.090 1 1
23 Крышка 700.42.02.011 1 1
9 Крышка 700.42.02.011-1 1 1
6 Корпус 700.42.02.013 2 2
3 Шайба 700.42.02.016 2 2
33 Стакан 700.42.02.019-1 1 1
14 Корпус 700.42.02.025-1 1 1
17 Крышка 700.42.02.026 2 2
21 Втулка 700.42.02.027-1 1 1
5 Фланец 700.42.02.028-1 1
4 Кольцо 700.42.02.029 1 1
13 Прокладка 700.42.02.034-1 2 2
16 Прокладка 700.42.02.035-1 2 2
27 Прокладка 700.42.02.036-1 1 1
20 Полукольцо 700.42.02.037-1 2 2
2 Планка 700.42.02.047 2 2
18 Прокладка 700.42.02.048-01 5 5
19 Прокладка 700.42.02.048-02 5 5
7 Кольцо 700А.42.30.026 2 2
31 Пробка 700А.14.05.021-01 2 2
1 Болт М8Х20 33 33
11 Болт М8ХЗО 6 6
22 Кольцо У-55Х50-3 1 1
15 Подшипник 311 4 4
32 Прокладка ФТ12х18х1,5 2 2
8 Манжета 1,1-70Х95-3 2 2
12 Шайба 8.65Г 35 35
