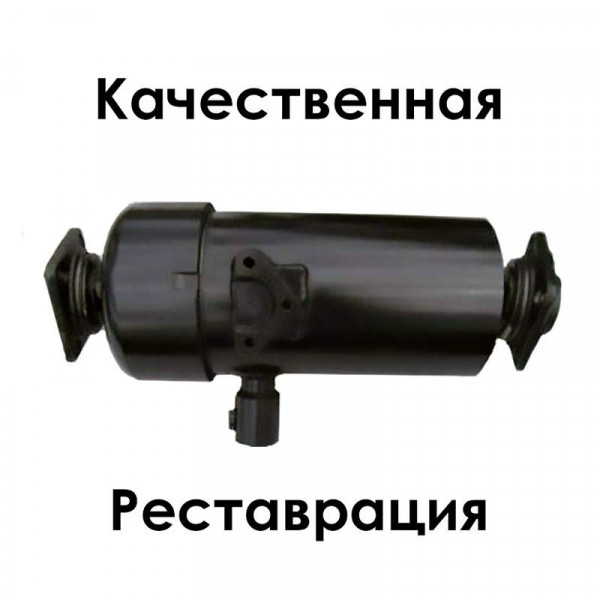

Гидроцилиндр подъема кузова ЗИЛ с шарами под площадки 5-ти штоковый (реставрированный)

Гидроцилиндр 554-8603010 представляет собой телескопический плунжерный цилиндр одностороннего действия, состоящий из цилиндра, пяти штоков, крышки, двух осей со сферами, уплотнений и двух площадок. Цилиндр и пять штоков собраны по принципу телескопа - корпус одного цилиндра служит штоком другому. К наружному корпусу цилиндра приварен патрубок, а в четырех штоках просверлены отверстия для подачи масла.

Масло поочередно подается в рабочие полости, создается давление и начинается последовательное выдвижение штоков. После сброса давления штоки складываются под весом прицепа. К корпусу цилиндра также приварен фланец с пазом и тремя резьбовыми отверстиями. Гидроцилиндр соединяется с площадками сферическими шарнирными опорами D=50 мм. На площадках установлены масленки для подачи смазки к опорам.

Крепится к кузову и раме автомобиля двумя площадками, имеющими по 4-е крепежные отверстия. Используется в конструкциях, где цилиндр должен иметь небольшие размеры в исходном состоянии, а в рабочем - обеспечивать большой ход штока.

Служит для подъема кузова грузовых автомобилей ЗИЛ.
