Гидрораспределитель К-700, К-701

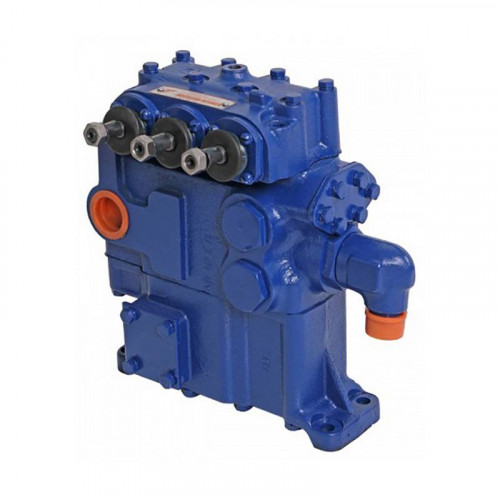

Гидрораспределитель Р160-3/1-222 – это устройство направляющей гидроаппаратуры тракторов К-700, К-701, которое предназначено для управления потоками рабочей жидкости, то есть распределение потока при подаче от насоса в силовой гидроцилиндр, слив масла в бак, а также сброс давления при перегрузке.

Основными элементами являются – независимые друг от друга золотники (3 шт.), предохранительный и перепускной клапаны. Управляется из кабины механически - рычагами, которые передвигают золотники в четыре положения. «Нейтральное» – работа не совершается, масло перетекает в бак, «подъем с фиксацией» – происходит передвижение поршня со штоком и соответственно подъем навесного оборудования, «опускание с фиксацией» - происходит втягивание поршня со штоком, а также опускание и заглубление навесного оборудования, «плавающее с фиксацией» – масло подается одновременно в две полости цилиндра, что позволяет копировать рельеф почвы. В нейтральное положение золотник возвращается автоматически при подъеме и опускании, а из плавающего – только принудительно. Для стабильной и продолжительной эксплуатации механизма требуется периодическая промывка или замена фильтров, а также необходим контроль состояния гидравлического масла.

В случае обнаружения дефектов произвести замену механизма или его ремонт. В процессе работы требуется надлежащее обслуживание механизма, что позволяет долго и надежно эксплуатировать данное изделие.

Расшифровка обозначения Р160-3/1-222

Габаритные и присоединительные размеры  гидрораспределителя Р160-3/1-222

Гидрораспределитель Р-160-3/1-222 представляет собой трехзолотниковый узел, четырехпозиционный, с фиксированием рукояток в рабочем положении. Управляет основными и выносными силовыми цилиндрами, автоматически переключает систему на холостой ход после завершения рабочей операции и предохраняет гидросистему агрегата от перегрузок. Гидрораспределитель состоит из корпуса (поз. 37), верхней (поз. 39) и нижней (поз. 32) крышек, трех золотников (поз. 40), имеющих устройства фиксации и автовозврата, механизма ручного управления золотниками, перепускного (поз. 49) и вспомогательного клапана.

1, 38 — крышки; 2 — колпачок; 3, 18 — прокладки; 4, 23, 28, 64 — гайки; 5, 29, 36 — угольники; 6, 52 — регулировочный винт; 7, 9 — штуцер; 8, 44, 48, 58, 61 — пружины; 10, 33, 42 — направляющие; 11, 47, 56 — шарики; 12, 16, 27, 45 — уплотнительные кольца; 13, 50 — седло клапана; 14, 15, 54 — болты; 17 — кольцо; 19, 41 — фланец; 20 — шары; 21 — рукоятка; 22 — шпонка; 24 — чехол; 25 — рычаг; 26, 30, 46, 62 — пробки; 31 — труба; 32 — нижняя крышка; 34 — гнездо клапана; 35 — сетчатый фильтр; 37 — корпус; 39 — верхняя крышка; 40 — золотники; 43 — пята; 49 — перепускной клапан; 51 — штифт; 53 — бустер; 55 — гильза золотника; 57, 59 — стакан; 60 — втулка фиксатора; 63 — обойма фиксатора; А, Б — вход масла; В — выход масла.
