Гидрораспределитель ЭО-2621А, ЭО-2101, ЭО-2301 Гидросила

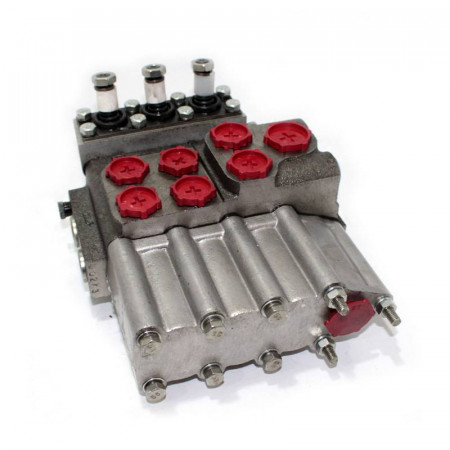

Гидрораспределитель Р80-3/1-444 – это устройство направляющей гидроаппаратуры экскаваторов ЭО-2621А, ЭО-2101, ЭО-2301, которое предназначено для управления потоками рабочей жидкости, то есть распределение потока при подаче от насоса в силовой гидроцилиндр, перелив масла в бак при отсутствии нагрузки, а также сброс давления при перегрузке.

Основными составляющими являются – три независимые друг от друга золотника (поз.2), предохранительный (поз.16) и перепускной (поз.3) клапаны, рычаги (поз.15), корпус (поз.14), а также крышки (поз.1,5). Управляется из кабины механически – рукоятками рычагов, которые передвигают золотники в трех положения. «Нейтральное» – работа не совершается, масло перетекает в бак, «подъем без фиксации» – происходит перемещение поршня цилиндра со штоком и соответственно подъем навесного оборудования, «опускание без фиксации» - происходит втягивание поршня со штоком, а также опускание и заглубление навесного оборудования. В нейтральное положение золотник возвращается в автоматическом режиме при подъеме и опускании (после снятия руки с рукоятки управления).

Для стабильной и продолжительной эксплуатации механизма требуется периодическая промывка или замена фильтров, а также необходим контроль состояния гидравлического масла. В случае обнаружения дефектов произвести замену механизма или его ремонт. В процессе работы требуется надлежащее обслуживание механизма, что позволяет долго и надежно эксплуатировать данное изделие.

Расшифровка обозначения Р80-3/1-444

Габаритные и присоединительные размеры  Гидрораспределителя Р80-3/1-444

Гидрораспределитель Р-80-3/1-444 состоит из корпуса (на рисунке поз. 14), крышек (поз. 1, 5), трех золотников (поз. 2), перепускного (поз. 3) и предохранительного (поз. 16) клапанов, сферических рычагов (поз. 15) и других деталей. Каждый золотник имеет устройство автоматического возврата в нейтральное положение золотника из фиксированных положений «Опускание» и «Подъем». Данное устройство включает в себя гильзу (поз. 10), конусный клапан (поз. 12), гнездо (поз. 11) клапана, пружину (поз. 13) и бустер (поз. 9). Канал А при нейтральном положении золотников перекрыт. Рабочая жидкость (масло) из полости нагнетания Б не поступает в полость бустера (поз. 9), поскольку конусный клапан (поз. 12) под воздействием пружины (поз. 13) закрыт.

В положении «Подъем» происходит соединение канала А и канала управления В, который связан с нагнетательной полостью клапана (поз. 16) предохранительного. Масло из полости Б через отверстие гильзы (поз. 10) направляется в полость Г клапана (поз. 12), а через дроссельное отверстие – в другую полость клапана. В момент начала открытия клапана (поз. 16) происходит дросселирование масла и снижение давления в канале А; при этом в полостях Б, Г давление не меняется, поскольку закрыт перепускной клапан (поз. 3). Клапан (поз. 12), сжимая пружину (поз. 13), перемещается и открывает в гнезде (поз. 11) отверстие, через которое из полостей Г, Б масло идет в полость бустера (поз. 9), перемещая его с фиксатором (поз. 19) и освобождая золотник. Под действием пружины (поз. 6) он возвращается в нейтральное положение, при этом гидросистема разгружается от давления.

При положении распределителя Р-80-3/1-444 «Опускание» канал А соединяется со сливом (полость нижней крышки), поэтому движение клапана (поз. 12) и освобождение фиксации золотника осуществляется при низком давлении. Когда не работает насос, возврат золотников в нейтральное положение осуществляется вручную. Для предотвращения перегрузок гидравлической системы в гидрораспределителе смонтирован предохранительный клапан (поз. 16), который регулируется на давление срабатывания регулировочным винтом (поз. 17). Винт стопорится гайкой и закрывается защитным колпачком (поз. 18).

1 – нижняя крышка;  2 – золотник;  3 – перепускной клапан;  4 – пружина фиксатора;  5 – верхняя крышка;  6 – пружина золотника;  7 – обойма фиксатора;  8 – шарик;  9 – бустер;  10 – гильза;  11 – гнездо клапана;  12 – клапан;  13 – пружина клапана;  14 – корпус;  15 – сферический рычаг;  16 – предохранительный клапан;  17 – регулировочный винт предохранительного клапана;  18 – колпачок;  19 – фиксатор;  А, Б, В и Г – нагнетательные полости, каналы.
