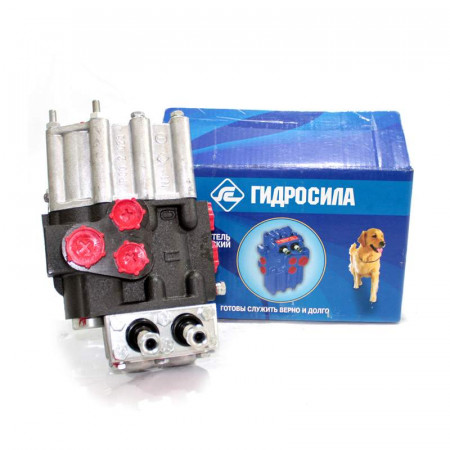

Гидрораспределитель на тракторы Т-25, Т-16, ХТЗ, Гидросила-МЗТГ

Гидрораспределитель Р80-3/1-22 – это устройство направляющей гидроаппаратуры трактора Т-25, Т-16, ХТЗ, которое предназначено для управления потоками рабочей жидкости, то есть распределение потока при подаче от насоса в силовой гидроцилиндр, слив масла в бак, а также сброс давления при перегрузке.

Основными элементами являются – независимые друг от друга золотники (2 шт.), предохранительный и перепускной клапаны. Управляется из кабины механически - рычагами, которые передвигают золотники в четыре положения. «Нейтральное» – работа не совершается, масло перетекает в бак, «подъем» – происходит перемещение поршня со штоком и соответственно подъем навесного оборудования, «принудительное опускание» - происходит втягивание поршня со штоком, а также опускание и заглубление навесного оборудования, «плавающее» – масло подается одновременно в две полости цилиндра, что позволяет копировать рельеф почвы. В нейтральное положение золотник возвращается в автоматическом режиме при подъеме и опускании, а из плавающего положения – только принудительно. Для стабильной и продолжительной эксплуатации механизма требуется периодическая промывка или замена фильтров, а также необходим контроль состояния гидравлического масла.

В случае обнаружения дефектов произвести замену механизма или его ремонт. В процессе работы требуется надлежащее обслуживание механизма, что позволяет долго и надежно эксплуатировать данное изделие.

Расшифровка обозначения Р80-3/1-22

Гидрораспределитель Р-80-3/1-22 является механизмом, который управляет силовыми цилиндрами гидравлической системы агрегата. Золотники (на рисунке поз. 2) гидрораспределителя могут находиться в четырех положениях: 1-“Нейтральное”; 2-“Подъем”; 3-“Принудительное опускание”; 4-“Плавающее”. При последнем положении обеспечивается свободное перемещение поршня гидроцилиндра. В первых трех положениях золотники фиксируются при помощи шариковых устройств фиксации.

Все золотники оснащены автоматическим устройством, которое возвращает их в положение “Нейтральное” из положения “Подъем” или “Принудительное опускание” после того, как закончится рабочий ход поршня гидроцилиндра. Считается нормальным давление гидросистемы, не превышающее 70 кгс/см2. Когда все золотники находятся в нейтральном положении, масло через перепускной клапан (поз. 9) гидрораспределителя от насоса поступает на слив.

Золотники (поз. 2), клапан (поз. 25) предохранительный и клапан (поз. 9) перепускной установлены в одном корпусе. В крышке (поз. 19) смонтированы рычаги (поз. 15) управления золотниками, уплотненные резиновыми кольцами (поз. 17).

Для того, чтобы сохранялась чистота контактных поверхностей уплотнений, их снаружи защищают колпаками-пыльниками (поз. 14). Автоматические устройства золотников, а также шариковые устройства фиксации находятся в нижней крышке (поз. 12) распределителей Р-80-3/1-22. От насоса рабочая жидкость подводится к корпусу (поз. 1) распределителя с присоединенными к нему подводящими маслопроводами гидроцилиндров. К нижней крышке подведена сливная магистраль.

Для обеспечения нормальной работы гидрораспределителя, а также и других узлов и механизмов гидросистемы агрегата, масло должно подвергаться тщательной фильтрации. Загрязнение масла может привести к засорению автоматических устройств золотников, предохранительного и перепускного клапана, что приведет к нарушению нормальной и стабильной работы гидрораспределителя и всей гидросистемы в целом.
