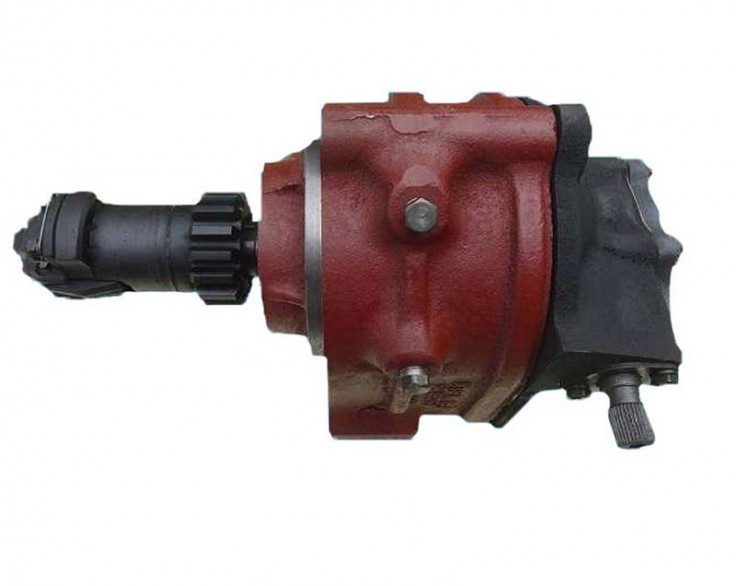

Редуктор пускового двигателя РПД СМД-14, СМД-18

Для удобства просмотра таблиц, переверните ваш телефон в горизонтальное положение

Редуктор РПД-1.000М представляет собой узел, в чугунном корпусе (поз.26) с крышкой (поз.3) смонтированы – вращающийся на подшипниках вал (поз.23), шестерни (поз.9,14), муфта включения с рычагом, механизм вывода шестерни и другие комплектующие. Принцип работы заключается в следующем – промежуточная шестерня ПД постоянно зацеплена с шестерней (поз.9) и соединена заклепками с ведущим барабаном (поз.24) фрикционной муфты.

Управление происходит из кабины тракториста. Рычаг (поз.36) через систему механизмов сдвигает нажимной диск (поз.30), который сдавливает диски ведущие (поз.27) и ведомые (поз.6). Вместе с дисками вращается обойма с роликами, расположенными в ее пазах. Ролики (поз.8) перемещаются и закрепляют обойму на валу (поз.23). Следовательно, передаются обороты от ПД к дизелю и его запуск. Когда дизель начнет работу и его скорость вращения превысит скорость, передаваемую РПД, сработает автоматический механизм выключения и шестерня (поз.14) выйдет из контакта с ободом маховика.

Муфта сцепления выключается обратным перемещением рычага (поз.36). Для надежной эксплуатации необходимо периодически проверять состояние зубчатых передач, дисков сцепления, подшипников, уплотнителей - в случае их сильного износа необходимо произвести замену. А также проводить проверку и регулировку (при необходимости) хода шестерни в зацеплении с маховиком, муфт сцепления и обгона, хода рычага включения. Для смазки подвижных соединений используется дизельное масло, заливаемое в корпус. Проверять количество и чистоту масла в корпусе (при необходимости произвести доливку чистого или его замену).

Рис.1 – Редуктор пускового двигателя (РПД) СМД-14, СМД-18 (РПД-1.000М)

1 – крышка подшипника;  2 – упор неподвижный;  3 – крышка корпуса редуктора;  4 – упор подвижный;  5 – ступица;  6 – диски ведомые;  7 – диск упорный;  8 – ролик;  9 – шестерня муфты сцепления редуктора;  10 – шариковый подшипник;  11 – манжета;  12 – втулка манжеты;  13 – пружина толкателя;  14 – шестерня пусковая;  15 – шайба специальная;  16 – болт специальный;  17 – груз;  18 – ось груза;  19 – держатель;  20 – болт;  21 – толкатель;  22 – пружина толкателя;  23 – вал редуктора;  24 – барабан ведущий;  25 – пробка контрольного отверстия;  26 – корпус редуктора;  27 – диски ведущие;  28 – пробка сливного отверстия;  29 – втулка специальная;  30 – диск нажимной;  31 – валик рычага с червячной шестерней;  32, 33 – шариковые подшипники;  34 – валик включения с червячной шестерней;  35 – шариковый подшипник;  36 – наружный рычаг включения редуктора;  37 – крышка валика рычага;  38 – кольцо уплотнительное.
