Пусковой механизм П-350, дублер

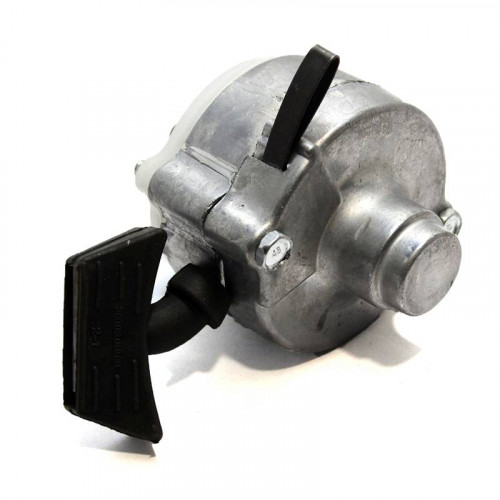

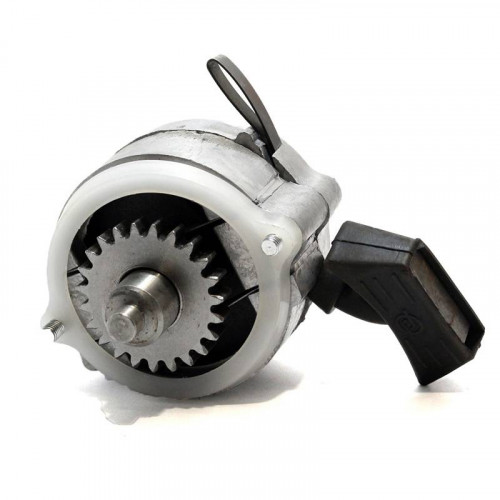

Пусковой дублер (кикстартер) - это устройство для механического запуска пускового двигателя. Изделие состоит из корпуса (поз.9) с крышкой (поз.7), в которых на подшипниках (поз.18) располагается вал (поз.7). В его состав также входят барабан (поз.6) с намотанным тросом (поз.11) и рукояткой (поз.2), шестерня (поз.4), пружины (поз.8) и другие детали.

В случае неисправности стартера или аккумулятора пусковой двигатель заводится вручную пусковым дублером, для чего необходимо рывком потянуть за рукоятку (поз.2) и вытянуть трос (поз.11), который вращает вал (поз.3) с шестерней (поз.4). Назад в корпус трос затянется обратным вращением вала, которое создает пружина (поз.8).

Продолжать до начала работы ПД. Отличается простотой конструкции и минимальным количеством элементов. Для стабильной и продолжительной эксплуатации механизма требуется своевременно его разобрать, очистить от грязи и пыли. Подшипники смазать или заменить в случае их заклинивания. В процессе работы требуется надлежащее обслуживание механизма, что позволяет его долго и надежно эксплуатировать.

1 – Пусковой механизм, 2 – рукоятка, 3 – вал, 4 – шестерня, 5 – пружина тормозная, 6 – барабан, 7 – крышка, 8 – пружина, 9 – корпус, 10 – диск, 11 – трос, 12 – корпус тормозной пружины, 13 - шайба замковая, 14 – кольцо запорное, 15 – пружина демпфера, 16 – гайка, 17 – штифт, 18 – подшипник.
