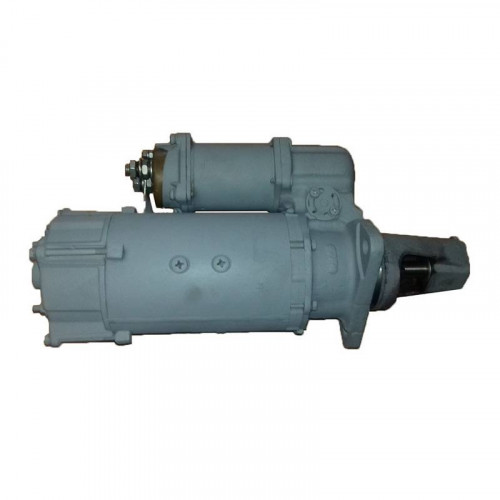

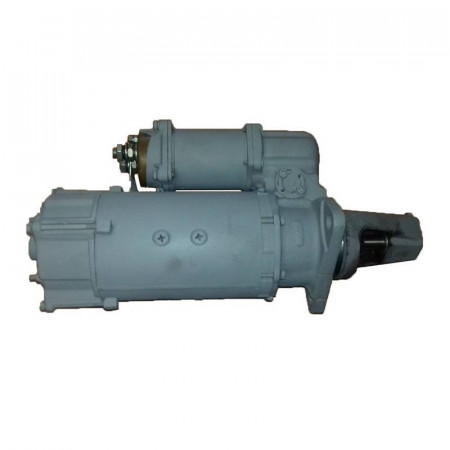

Стартер ДТ-75,СК-5 НИВА, СМД 14-24 (24В, 8,2 кВт, Z=11), Новый
Каталожный номер: 3202.3708000
Вариант:
Реставрация
9000.00 грн.
Новый 7,7 кВт
5040.00 грн.
Новый
17000.00 грн.
-
17000.00 грн.
Минимальный заказ - 300 грн. При заказе по телефону, для быстрого ответа, очень просим указывать информацию из поля «Каталожный номер»
Отзывов нет | Написать отзыв
Стартер СТ 3202-3708 Нива СК 5-М не редукторный |
|
| Каталожный номер | 32002.3708 |
| Применяемость | Комбайны Нива СК-5М |
| Двигатель | СМД-14, СМД-18, СМД-22, СМД-24, и их модификации |
| Напряжение, В | 24 |
|
Мощность, кВт |
8,2 |
| Количество зубьев шестерни | 10 зубьев |
|
Модуль шестерни |
3.75 |
|
Крутящий момент на литр двигателя, Нм |
6,4 |
|
Потребляемый ток удерживающей обмотки, А |
11,5 |
|
Номинальное количество оборотов (об/мин) |
1000-1300 |
|
Беспрерывное время работы, сек |
10-11 |
|
Повторный запуск, мин |
2 |
|
Угол зацепления шестерни, ° |
20 |
|
Емкость аккумулятора АКБ, А·ч |
180 |
|
Диаметр статора (гильзы), мм |
120 |
|
Потребляемый ток втягивающей обмотки, А |
180 |
|
Мощность пусковая, кВт |
8,2 |
|
Крутящий момент движения, Нм |
16 |
|
Направление вращения |
правое |
|
Аналог |
СТ100.3708, Jubana СМД |
|
Вес, кг |
26 |
|
Состояние |
реставрированный, периодически появляются в продаже новые стартера СТ100-3708 с хранения, о наличии в данный момент уточняйте у менеджера |
|
Гарантия |
6 месяцев |
Стартер СТ3202-3708 используется на двигателях СМД-14, СМД-18, СМД-20..22 комбайнов СК-5 «Нива» и относится к группе стартеров с дистанционным управлением. Электромагнит стартера состоит из корпуса, четырех катушек и четырех полюсных башмаков, которые образуют обмотку возбуждения стартера. Вал якоря осуществляет вращение в бронзовых втулках, к которым через масленки подводится смазка. Вал имеет резьбу, по которой при включении стартера передвигается приводная шестерня. Крышка прикреплена к корпусу болтами. В крышке выполнены окна для доступа к щеткам, которые закрыты защитной лентой с прокладкой. Щеткодержатели смонтированы на диске, который называется траверсой. В каждом щеткодержателе размещено по две щетки, которые изготовлены из сплава МГСО.
Реле стартера Нива состоит из соединительного звена, винта, якорька, стержня, подвижного контакта, сердечника, втягивающей и удерживающей обмоток, главных клемм и клеммы обмоток. Приводной механизм включает в себя наружный рычаг, валик рычага с возвратной пружиной, внутренний рычаг, стакан с пружиной, упорную шайбу, ведущую гайку с пружиной, шестерню привода, упорное кольцо, шплинт, корпус и опорный диск.
При втягивании якоря реле происходит поворот наружного рычага и передвижение стакана пальцем внутреннего рычага. В этот же момент происходит касание упорной шайбы торца приводной шестерни, пружина при этом сжимается. Благодаря этому происходит смягчение ударов при включении. Ведущая гайка тоже сжимает свою пружину, а потом поворачивается по резьбе под давлением стакана, начиная передвигать шестерню. Движение приводной шестерни ограничено упорным кольцом, установленным на валу якоря и закрепленным с помощью шплинта. После входа шестерни в зацепление подвижный контакт реле замыкает главные клеммы и якорь начинает вращение. После пуска дизеля СМД в результате возросших оборотов начинается свинчивание шестерни с резьбы вала якоря и ее возвращение в первоначальное положение.
