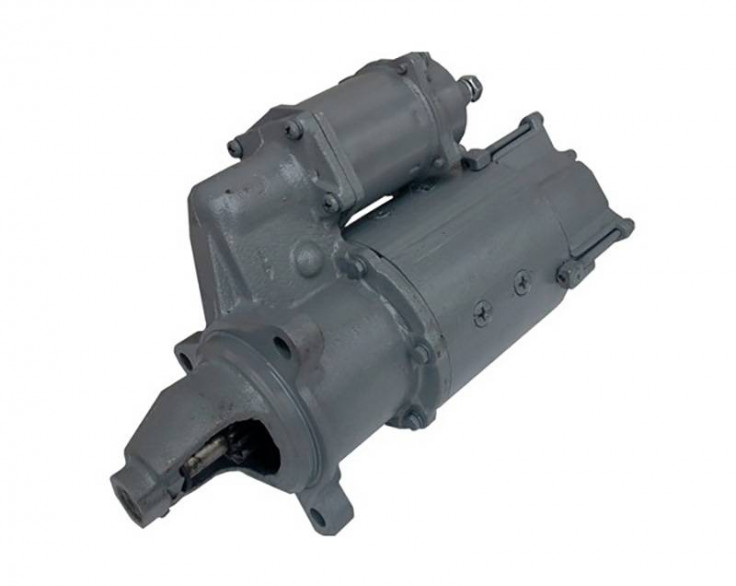

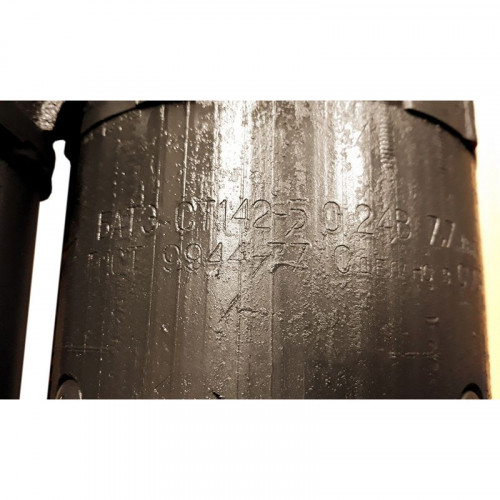

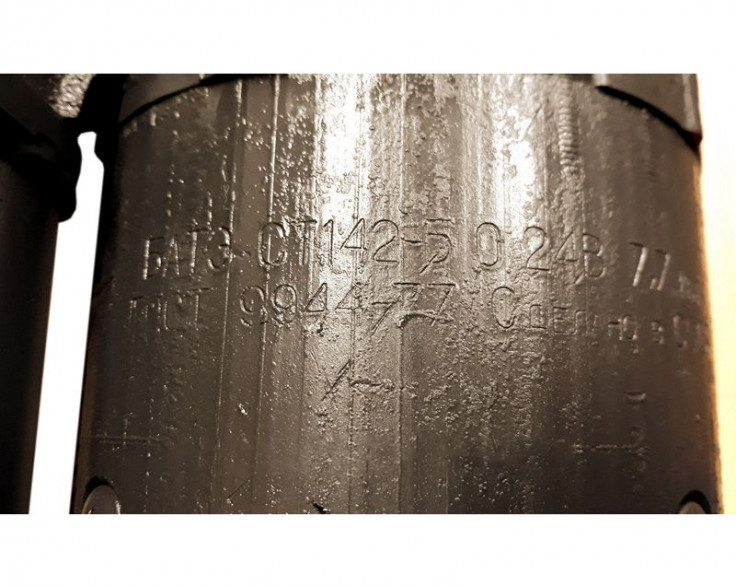

Стартер КамАЗ Z=10 8,2 КВТ (выр-во БАТЭ) аналоги AZJ3367 "Искра" AZJ3436 реставрированный

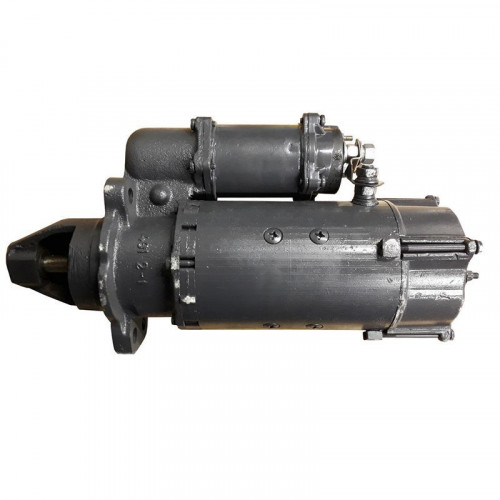

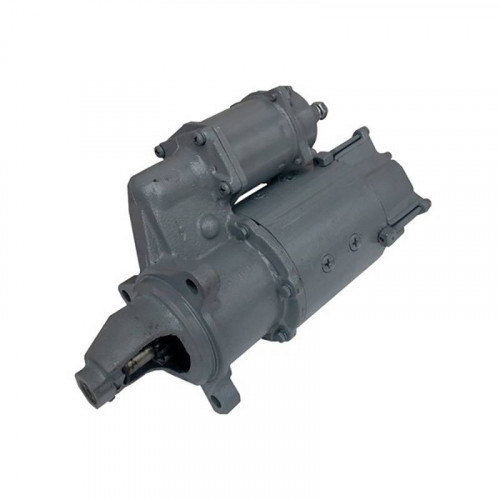

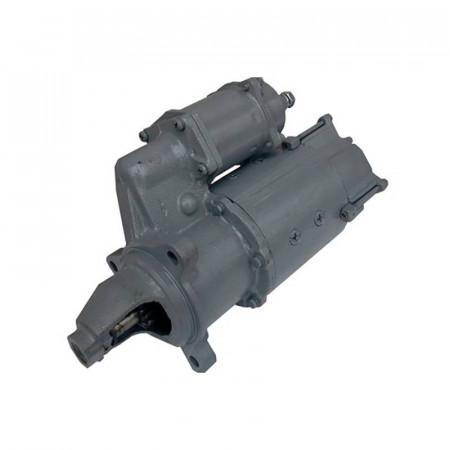

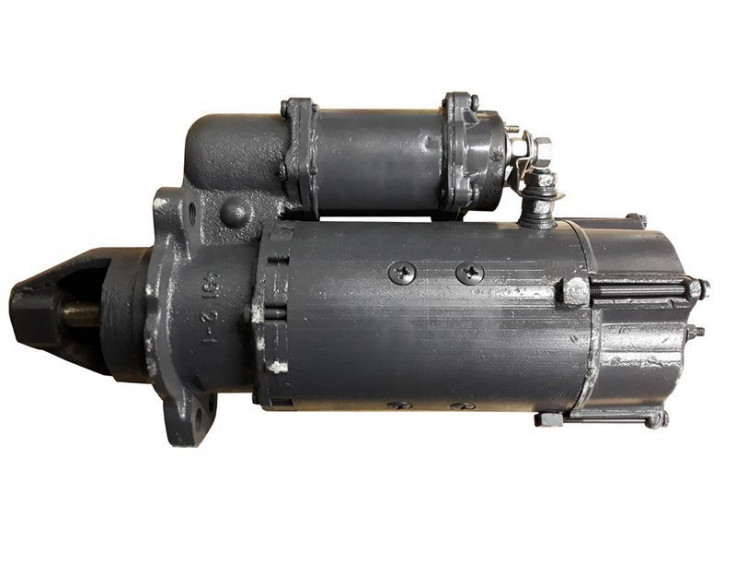

На автомобилях КамАЗ применяется стартер СТ142Б2-3708000 (рисунок 1), представляющий собой электродвигатель с тяговым реле и приводным механизмом. Тип возбуждения стартера – последовательный; крепление стартера – фланцевое, с помощью трех болтов и шпильки. Герметичное исполнение стартера практически полностью исключает попадание внутрь влаги, грязи и других посторонних веществ.



Тяговое реле (поз. 9) при прохождении тока вводит принудительно приводную шестерню (поз. 14) в зацепление с венцом маховика коленвала, при этом замыкая контакты цепи питания стартера. В этот момент якорь (поз. 7) начинает вращение, чем приводит в действие венец маховика через приводную шестерню. После того, как двигатель начинает самостоятельную работу, зацепление пары шестерня – маховик разобщается.



Главной отличительной чертой данного стартера СТ142Б2 является наличие механизма привода с муфтой свободного хода храпового типа. В корпусе привода находятся ведущая и ведомая полумуфты, направляющая втулка, пружина и механизм разъединения полумуфт. Детали привода смонтированы на направляющей втулке и имеют прямые шлицы по внутреннему и винтовые по наружному диаметрам.



Ведомая полумуфта с приводной шестерней выполнены как единый узел. Вращение этого узла обеспечивают две самосмазывающиеся втулки, изготовленные из графитизированного томпака и запрессованные в ведомую полумуфту. Включение стартера КамАЗ осуществляется дистанционно при повороте ключа в замке зажигания по направлению вращения часовой стрелки. При этом положение ключа остается нефиксированным и он должен отпускаться сразу после запуска двигателя. Обе крышки стартера (поз. 1, 15), а также промежуточный подшипник выполнены с масляными резервуарами с фильцами, которые пропитаны турбинным маслом и закрыты герметичными заглушками.
